工业铝型材框架双层作业操作台结构设计

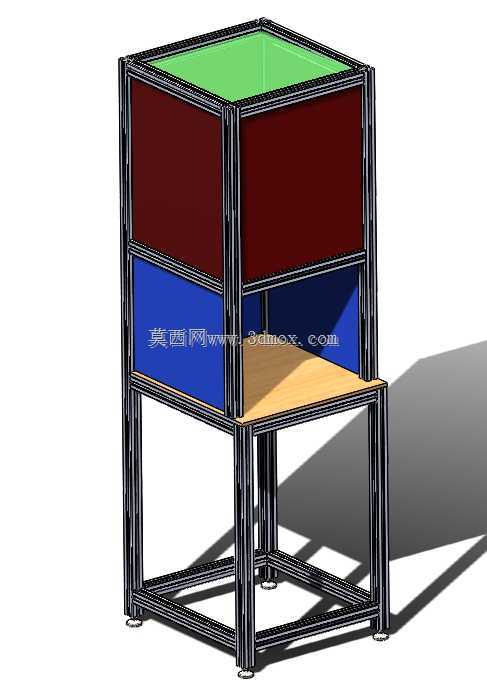

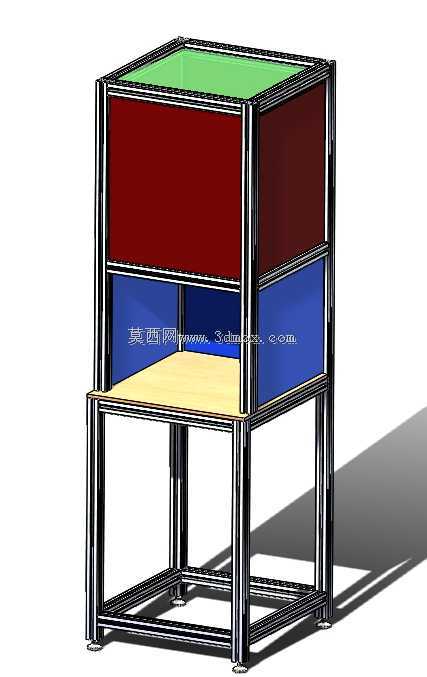

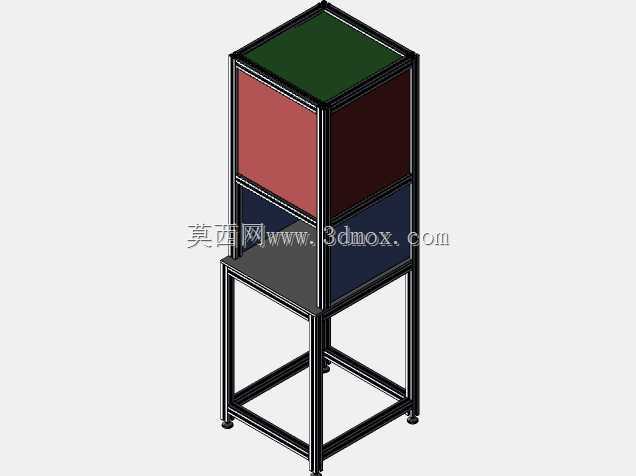

　　这款双层铝型材作业台的结构设计，核心围绕车间生产工位的实际作业需求展开，在电子组装、小型零部件检维修、实验室试样操作、轻工产品包装工位等场景中都能适配，区别于传统焊接钢制工作台，铝型材框架的模块化属性让它的后期改造、移位调整成本大幅降低，不需要动火焊接作业，仅用标准紧固件就能完成拆装重组。从结构分层来看，下层预留的敞开式空间主要用于放置待加工工件周转箱、常用工具收纳盒或者小型气动工具的气源处理组件，作业时操作人员无需频繁转身取放物料，能有效缩短作业动作半径，减少无效动作耗时；中层的浅色操作台面采用平整的高密度板材铺设，边缘和铝型材框架齐平，没有突出的棱角避免剐蹭工件或者操作人员衣物，台面的承重设计按照常规工位200kg均布载荷校核，

　　放置小型台钳、电子秤、组装治具都不会出现台面挠曲变形；上层的封闭围挡结构，三面采用彩色挡板封闭，顶部预留平整的置物平面，既可以放置作业指导书文件夹、小型照明灯具，也能阻挡作业过程中产生的细小碎屑飞溅到工位后方的通道区域，围挡的高度经过人机工程校核，不会遮挡操作人员坐姿作业时的前方视线，同时能对台面上的小型零件起到围挡防掉落的作用。框架主体采用标准工业铝型材搭建，型材的槽口统一朝向内侧，既方便后期加装线槽、气源接头、挂板等附件，也能避免外侧槽口积灰难以清理，型材连接位置采用内置角件加螺栓锁紧的方式，连接强度满足日常作业的晃动、冲击载荷要求，底部的框架支脚位置预留了脚轮或者可调脚杯的安装接口，用户可以根据工位是否需要移动，

　　选择安装万向带刹车脚轮或者防滑可调脚杯，安装脚杯时可以通过调整脚杯高度，适应车间地面不平整的情况，保证整个台面处于水平状态，避免台面上的圆形工件、量具出现滑移。设计过程中特意将各层的高度差做了区分，中层操作面的高度距离地面控制在750mm-800mm区间，适配多数成年人坐姿作业的肘部高度，长时间操作不会出现手臂悬空疲劳的问题；上层围挡的底部距离中层台面的高度留足了400mm的操作空间，即使放置高度较高的治具也不会出现干涉，框架整体的外轮廓尺寸控制在长800mm、宽600mm、高1200mm的常规工位边界内，既不会占用过多的车间通道面积，也能保证单工位的作业操作空间足够，多个同类型工作台并排摆放时，

　　侧面的铝型材可以通过槽口内置连接件直接拼接，快速组成流水线作业工位组。挡板部分采用不同颜色区分，一方面可以根据车间的定置管理要求，用颜色标识不同功能的作业工位，比如质检工位用蓝色挡板、返修工位用红色挡板，方便车间现场管理快速识别工位属性；另一方面挡板采用插装式设计，直接嵌入铝型材的槽口内，不需要额外打孔固定，后期如果挡板出现污损或者需要更换颜色，直接抽出更换即可，维护成本极低。整个框架的所有外露端面都加装了塑料端盖，避免铝型材的切割毛刺外露划伤人员，所有连接螺栓的头部都隐藏在型材槽口内，没有突出的金属部件，整个作业台的外表面没有尖锐凸起，符合车间作业的安全要求。在实际使用场景中，这类铝型材工作台还可以根据具体的作业需求，在侧面加装工具挂板、电源插座排、照明支架、废料滑槽等附件，所有附件都可以通过型材槽口的T型螺栓固定，不需要对原有框架做破坏性改动，适配不同行业的工位定制需求，相比定制的焊接工作台，交付周期更短，结构调整的灵活性更高，同时铝型材表面的阳极氧化层耐油污、耐腐蚀，日常清理只需要用抹布擦拭即可，适合车间多油污、多粉尘的作业环境。
