螺旋缓冲导向机构运动结构设计

　　这套螺旋缓冲导向机构，核心应用场景集中在小行程往复缓冲工位，常见于轻载自动化装配线的末端挡停、小型检测设备的探头缓冲支撑、消费电子组装治具的压头缓冲环节，区别于常规圆柱螺旋弹簧的直向缓冲，该结构采用变径螺旋轨道配合上下端导向座的设计，能在缓冲行程中实现小幅周向转动，适配需要压合过程带微旋转导向的装配工序，比如带卡扣的塑胶壳体压装，直压容易出现卡扣卡滞，带微旋转的缓冲压合能让卡扣顺着导向斜面滑入装配位，降低压装不良率。

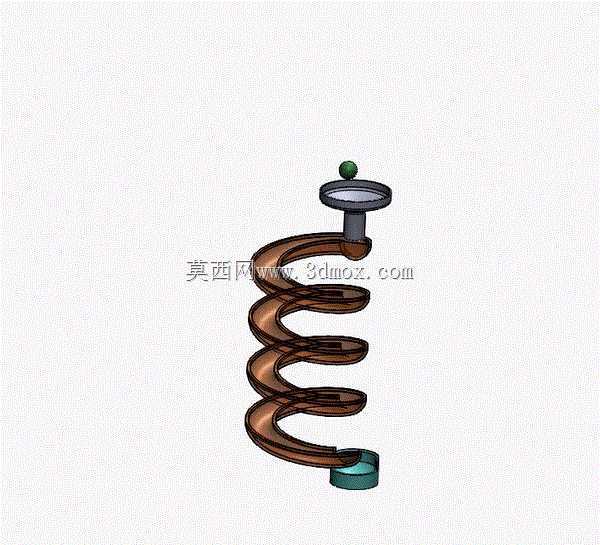

　　从功能特性来看，上端的压头采用圆盘式承压面设计，接触面做了沉台限位，能兼容直径10-25mm范围内的压头连接件安装，压头下方的导向轴与螺旋轨道的上端套筒做间隙配合，配合间隙控制在0.02-0.05mm之间，既保证上下滑动的顺畅度，又避免压合过程出现径向晃动；螺旋主体采用等螺距变曲率的螺旋带结构，螺旋升角控制在12度，这个角度是经过反复验证的，压下行程每增加1mm，周向转动角度约为8度，刚好满足多数卡扣类零件压装的导向旋转需求，不会因为旋转角度过大导致零件表面刮花，也不会因为角度过小起不到导向对位的作用。下端的固定座采用沉孔式安装结构，预留了两个M3的安装螺丝孔，安装基准面平面度要求控制在0.01mm以内，保证整个机构安装后不会出现偏斜，避免螺旋带在运动过程中出现卡滞。

　　设计思路上，最初的方案是采用普通圆柱弹簧加独立旋转轴的结构，但是实际测试中发现，弹簧的压缩和旋转轴的转动是两个独立运动，容易出现旋转动作滞后于压合动作的问题，压头接触零件后才开始旋转，反而容易蹭伤零件表面；后来调整为一体化螺旋轨道结构，把弹性缓冲和周向导向两个功能集成在同一个螺旋构件上，压头受力下压时，螺旋带自身的弹性变形会同步带动上端压头做定角度旋转，动作完全同步，没有滞后间隙。螺旋带的厚度设计为1.5mm，宽度3mm，采用65Mn材质的话，最大缓冲行程可以达到12mm，额定缓冲载荷在15-25N之间，适配轻载压装工位的载荷需求，如果需要更大载荷，可以把螺旋带厚度调整到2mm，额定载荷能提升到40N左右，对应最大行程会缩短到9mm，设计时可以根据实际工位的载荷和行程需求调整参数。

　　安装边界方面，整个机构完全收缩时的总高度为38mm，完全弹出时的总高度为50mm，最大外径为22mm，安装时需要在安装板上预留直径25mm的安装过孔，下端固定座的安装孔中心距为18mm，和常规小型治具的安装孔位通用，不需要额外做安装板的定制改造；上端压头的顶部预留了一个直径4mm的定位凸台，用来安装硅胶压头或者尼龙压头，避免硬接触刮伤被装配零件的表面。运动过程中，螺旋带的变形是均匀的，不会出现普通弹簧压缩时的侧向弯曲问题，因为螺旋带本身的螺旋轨迹就是运动导向轨迹，每一段螺旋带在压缩时都沿着自身的曲率方向变形，径向偏移量可以控制在0.1mm以内，不需要额外加装直线导向轴就能保证运动的直线度，能大幅缩小整个缓冲机构的安装占用空间，对于安装空间局促的小型自动化治具来说非常友好。

　　在实际应用中，这套机构还可以用在小型翻盖设备的阻尼缓冲环节，比如小型检测仪器的翻盖开合，把螺旋机构的两端分别连接翻盖和设备基座，翻盖开合过程中螺旋带的弹性变形能提供均匀的阻尼感，同时配合微旋转动作，让翻盖的开合手感更顺滑，不会出现普通弹簧铰链的顿挫感。需要注意的是，该结构不适合重载冲击场景，因为螺旋带的截面尺寸较小，重载冲击下容易出现永久变形，使用时要确保工位的最大冲击载荷不超过机构的额定载荷，必要时可以在螺旋机构外侧加装限位柱，限制最大压下行程，避免螺旋带被压并导致塑性变形。
