双铝型材对接用槽式连接固定件

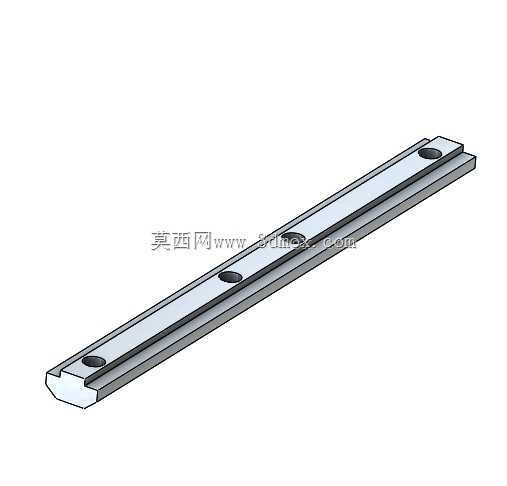

　　在工业铝型材框架搭建的各类场景中，两根同规格铝型材的直线对接是极为常见的装配需求，无论是自动化设备的机架延伸、输送线的导轨梁加长，还是防护围栏的横杆续接，都需要可靠的连接构件来保证拼接后的型材整体直线度、连接强度与装配便利性，这款槽式连接固定件正是针对这类需求设计的内嵌式对接构件。不同于外置式的角码或连接板会突出型材表面影响后续附件安装，该连接件采用完全嵌入铝型材内置槽腔的安装方式，装配完成后整个连接结构完全隐藏在型材内部，不会占用型材外部的安装空间，也不会破坏型材框架的整体外观平整度，对于有外装钣金护板、透明防护板需求的设备框架而言，这种内嵌结构能避免外置连接件带来的干涉问题。从结构设计来看，该连接件整体为长条形等截面结构，截面轮廓与对应规格铝型材的内置槽腔完全匹配，安装时可直接从型材端部的槽口滑入，无需对铝型材做额外的铣削、钻孔加工，仅需在型材对接位置的对应槽位预加工安装孔，通过紧定螺钉即可完成连接件与两根型材的锁紧固定。连接件本体上均匀分布的多个沉头安装孔，可保证锁紧螺钉完全沉入连接件表面，不会在滑入型材槽腔时出现卡滞，同时多点位的锁紧设计能让两根型材的对接端面均匀受力，避免单点锁紧带来的型材端面错位、拼接后直线度超差的问题。在实际选型应用中，需要注意该连接件的适配边界：其截面尺寸严格匹配对应型号铝型材的槽腔宽度与深度，无法跨规格适配不同槽型的铝型材，安装前需确认对接的两根铝型材为同一系列、同一槽宽规格，

　　同时要保证两根型材的对接端面切割垂直度控制在0.1mm以内，避免对接后出现拼接缝隙过大、整体直线度不达标的情况。连接件的长度设计覆盖了两根型材对接位置的足够嵌合长度，每一侧嵌入型材内腔的长度都经过力学验证，能承受常规铝型材框架在静载、常规动载下的拉拔、弯曲载荷，不会出现对接位置松脱、变形的问题。在设备机架的实际装配流程中，使用该连接件进行铝型材直线对接的工序十分简便：先将连接件滑入第一根铝型材的槽腔，调整位置让连接件的一半长度留在型材外部，依次锁紧该侧的紧定螺钉完成连接件与第一根型材的固定，再将第二根铝型材的槽腔对准外露的连接件部分滑入，推紧两根型材的对接端面后锁紧另一侧的紧定螺钉，即可完成两根型材的直线对接，整个过程无需复杂工装，

　　单人即可快速完成装配，相比传统的钻孔攻丝外接板的连接方式，能节省至少60%的装配工时，同时连接后的型材框架整体刚性更优，因为内嵌式的连接结构让受力点位于型材的截面中性层位置，受弯时的应力分布更均匀，不会出现外置连接板连接时的应力集中问题。在输送线导轨梁的加长应用中，这种内嵌连接件的优势更为明显：输送线的导轨梁对直线度要求极高，外置连接板的连接方式容易在对接位置出现台阶，影响输送滑块的顺畅运行，而该内嵌连接件装配后，两根型材的上表面、侧导向面可以做到完全齐平，对接缝隙可控制在0.05mm以内，完全满足直线导轨、输送滑块的运行要求，不会出现滑块在对接位置卡顿、磨损加剧的问题。在防护围栏的横杆对接场景中，

　　隐藏式的连接结构能让围栏的横杆外观无突出连接件，整体更整洁美观，同时连接强度完全满足防护围栏的抗冲击要求，不会因人员倚靠、物料碰撞出现对接位置松脱的情况。设计该类连接件时，核心的考量点在于截面与型材槽腔的配合公差：配合间隙过大会导致装配后两根型材出现径向晃动，直线度无法保证；配合间隙过小则会导致滑入装配时阻力过大，甚至无法顺利插入型材槽腔，因此该连接件的截面尺寸公差严格控制在0.02mm以内，既保证装配时的顺畅度，又能将装配后的径向晃动量控制在允许范围内。同时连接件上的安装孔位置与铝型材槽道的螺钉锁紧槽位置严格对应，锁紧螺钉拧紧后可直接顶在型材槽道的锁紧面上，提供足够的锁紧力，避免连接件在型材槽腔内出现窜动。
