双段铝型材拼接用槽内置连接组件

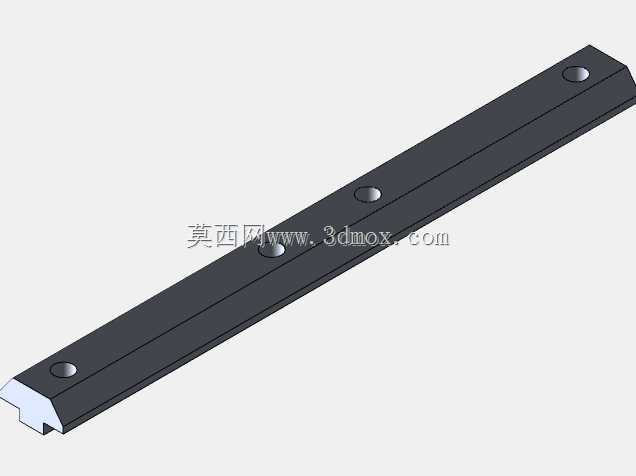

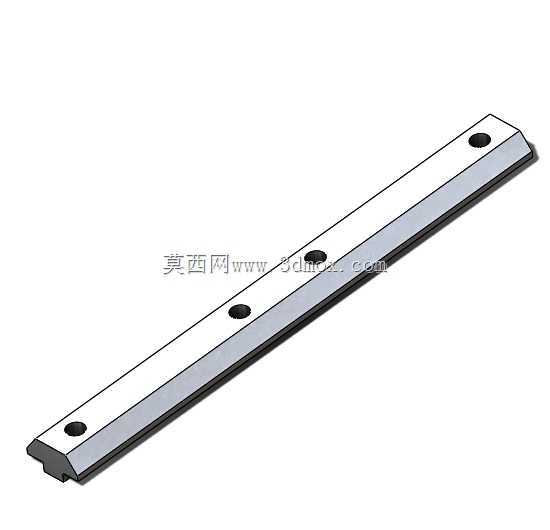

　　在工业铝型材框架搭建的各类场景中，单根型材的长度往往无法覆盖大跨度机架、长距离输送线导轨基座、大型设备防护栏的尺寸需求，这时候就需要可靠的拼接连接件来实现两段同规格铝型材的直线对接，这款内置式连接组件就是针对这类需求设计的结构件。不同于外露式的角码、外连接板会占用型材外侧安装空间、破坏框架外观平整度，这款连接件完全嵌入铝型材的内置槽道内，安装完成后不会在型材外表面突出任何结构，既可以保证型材外表面的平整性，方便后续在型材外侧安装板材、传感器支架、输送导轨等附件，也能让拼接后的框架外观更简洁规整，尤其适合对外观整洁度有要求的设备外罩、洁净区设备机架搭建。从结构设计来看，这款连接件采用长条形整体式基体，

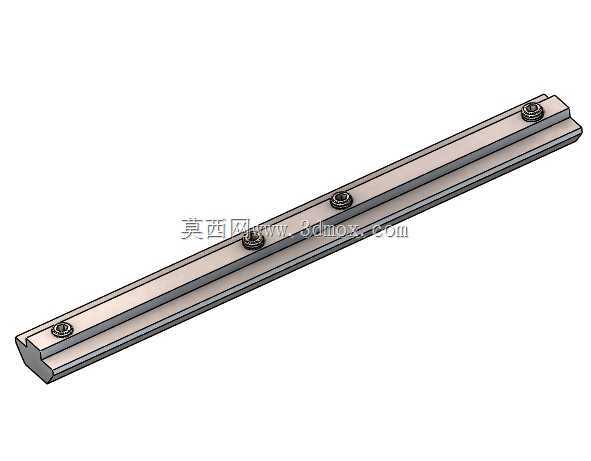

　　基体的截面轮廓完全匹配对应规格铝型材的槽道内腔尺寸，安装时可以直接滑入型材槽内，不需要对铝型材做额外的打孔、铣削加工，只需要在两段待对接的型材端部槽内分别滑入连接件的两端，再通过基体上均匀分布的紧定螺钉锁紧，就能实现两段型材的刚性固定。紧定螺钉的端部设计有适配型材槽道内防滑齿纹的结构，拧紧后螺钉端部会紧紧压合在型材槽道的内壁定位槽上，避免连接件在槽内发生滑动偏移，保证拼接后的两段型材不会出现轴向窜动。在安装边界上，这款连接件的总长度覆盖了两段型材对接位置的两侧受力区域，四个紧定螺钉分别布置在对接缝的两侧，每侧两个螺钉形成对称受力结构，相比单螺钉固定的短连接件，这种布局可以大幅提升拼接位置的抗弯折能力，当框架承受侧向载荷、

　　上方放置较重设备部件时，拼接位置不会出现明显的挠度变形，也不会因为长期受载出现对接缝错位的问题。实际应用中，这类连接件常被用在自动化生产线的型材机架加长、大型设备安全围栏的直线段拼接、铝型材材质的工作台台面支撑梁加长、输送线的铝型材导轨对接等场景，相比采用焊接方式拼接铝型材，这种机械连接的方式不需要做表面氧化层的焊后处理，安装完成后可以直接使用，也方便后期框架的拆解调整，当产线布局需要改动时，只需要拧松紧定螺钉就能拆分两段型材，不会破坏型材本身的结构，型材可以重复利用。设计这款连接件的时候，需要严格匹配对应型号铝型材的槽道内部尺寸，基体的厚度要和槽道的内部间隙保持合理的公差配合，既要保证连接件可以顺畅滑入槽道，不会出现卡滞，

　　也要避免间隙过大导致拼接后两段型材出现径向的晃动。紧定螺钉的安装位置需要经过受力核算，距离型材端部的距离不能过近，避免锁紧时螺钉的作用力导致型材端部槽道出现变形，同时螺钉的间距也要符合型材的受力特性，保证载荷可以均匀传递到两段型材上，不会出现应力集中在对接缝位置的情况。在实际选型使用时，需要根据所用铝型材的槽型规格匹配对应尺寸的连接件，不同系列的铝型材槽道宽度、内部深度都有差异，不能跨规格混用，否则会出现安装不上或者锁紧后连接强度不足的问题。安装过程中需要先将连接件滑入其中一段型材的槽道内，调整位置让连接件的一半长度留在型材外侧，再将另一段型材的槽道对准连接件外露的部分滑入，让两段型材的端面完全贴合后，再按照对角顺序逐个拧紧紧定螺钉，保证每个螺钉的锁紧力矩一致，避免因为锁紧力不均匀导致两段型材对接出现错位、拼接后直线度超差的问题。这种内置连接的方式相比外置连接件，还能避免连接位置积灰，在食品加工、医药生产这类有洁净要求的场景中，平整的外表面没有突出的连接结构，不会残留清洁死角，更符合这类场景的卫生要求。同时因为连接件隐藏在槽道内部，也不会和安装在型材外侧的移动部件产生干涉，比如在铝型材作为直线导轨的应用中，滑块沿着型材表面移动时，不会被外置的连接部件挡住行程，可以最大化利用型材的有效安装长度。
