自行车制动性能测试专用装夹工装结构

　　这套自行车制动装夹结构，主要面向自行车整车及制动系统零部件的台架测试场景使用，在自行车生产企业的质检环节、第三方检测机构的制动性能验证工位，以及制动组件研发阶段的样件测试环节都能适配。日常使用中，它的核心作用是将自行车的制动操纵端、制动执行端按照实车装配的相对位置完成刚性固定，模拟实车骑行时的制动受力状态，避免测试过程中样件出现位移、窜动，保证制动力度、制动行程、制动衰减等测试数据的准确性，排除装夹不稳定带来的测试误差。

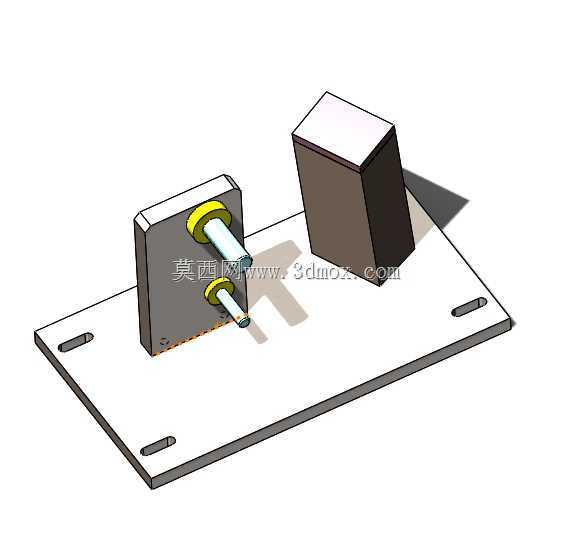

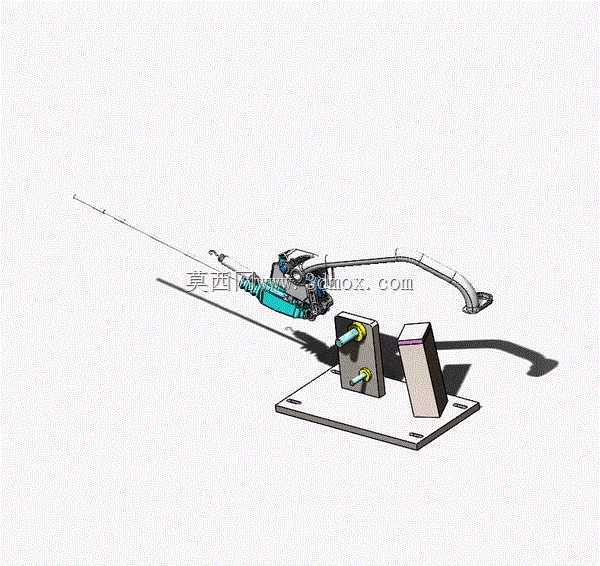

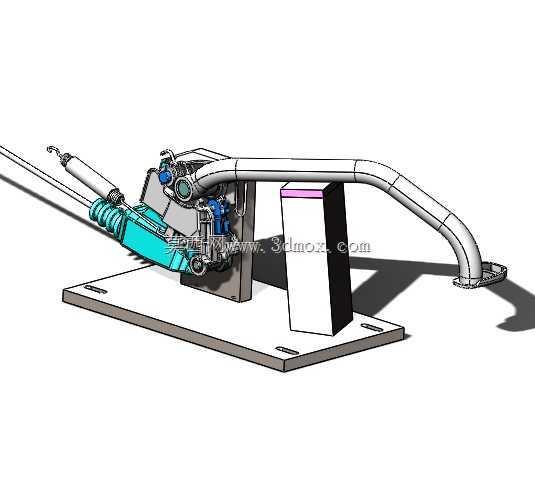

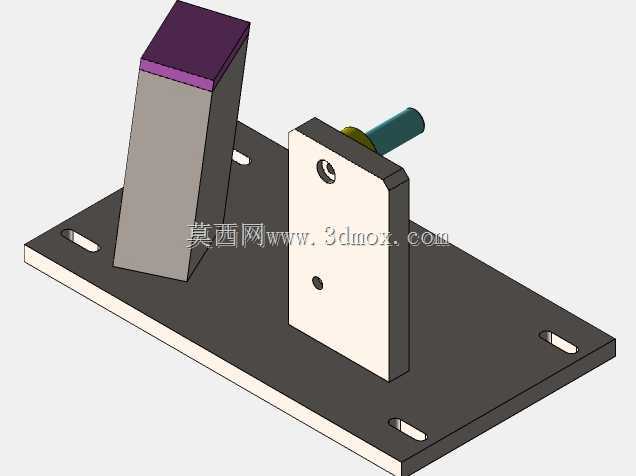

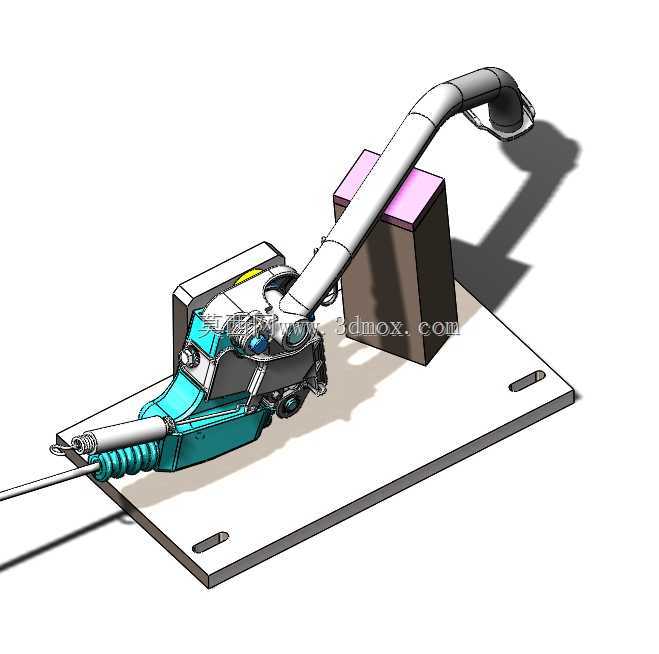

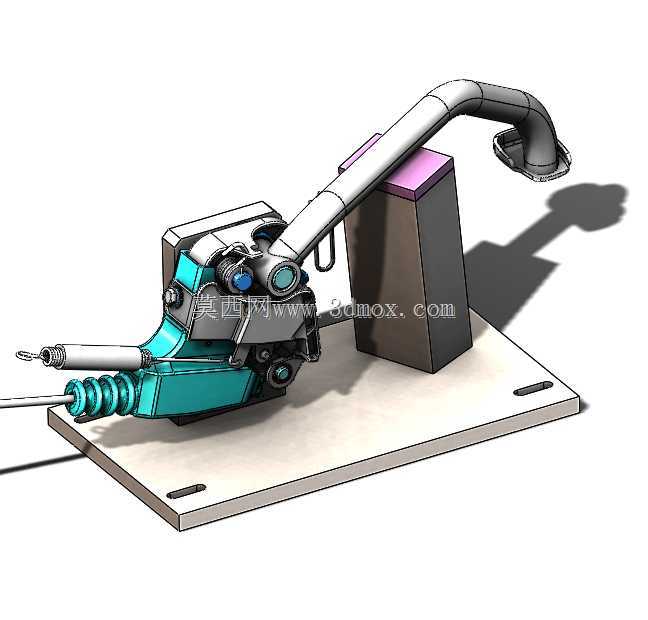

　　从结构功能来看，整套工装分为底座支撑、定位装夹、模拟固定三个功能模块。底座采用带安装腰型孔的平板结构，腰型孔的排布覆盖了不同轮径、不同轴距自行车的装夹位置调整需求，不需要额外加工转接板就能适配从12寸儿童自行车到29寸山地车的制动组件装夹，底座的厚度经过受力校核，在施加最大1200N模拟制动力的工况下，平面变形量控制在0.1mm以内，不会因为底座形变影响测试精度。定位装夹模块设置了两组可调式压紧组件，压紧头采用包胶结构，既可以保证足够的压紧力避免样件滑脱，又不会刮伤自行车架的表面涂装，压紧组件的立柱高度可以在150mm到320mm区间内无级调整，适配不同管径、不同安装高度的自行车前叉、后上叉装夹需求，锁紧方式采用快拆扳把结构，装夹样件时不需要反复拧动螺栓，单人就能在1分钟内完成单组样件的装夹固定，大幅提升测试工位的换件效率。模拟固定模块则是用来固定自行车的刹把、刹车线管走线位置，完全复刻实车上线管的弯曲半径、走线角度，避免因为走线角度偏差导致的刹车手感、制动力传递误差，让台架测试的数据和实车路试的结果匹配度达到95%以上。

　　设计过程中，首先梳理了不同类型自行车制动系统的装夹边界，涵盖了圈刹、碟刹、吊刹等常见民用自行车制动结构的安装尺寸，避免工装只能适配单一类型制动组件的问题。在结构布局上，将受力较大的压紧模块布置在底座的加强筋对应位置，让装夹产生的反作用力直接通过底座传递到测试台架的安装面，减少结构件的受力弯矩，延长工装的长期使用寿命。走线模拟座的位置特意预留了多组安装孔位，可以根据不同车型的刹把安装角度调整固定位置，还原不同车型的骑行握持角度下的制动操纵状态。

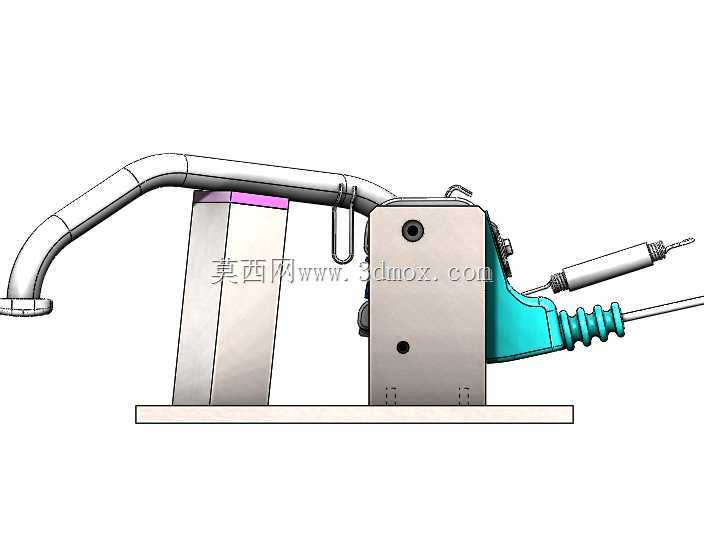

　　安装边界方面，整套工装的底座长宽尺寸为420mm*280mm，可以直接固定在标准的工业铝型材测试台架上，也可以通过底部的T型槽螺栓固定在铸铁平台上，整体高度不超过220mm，不会和测试台架上的制动力施加机构、位移传感器等检测部件产生运动干涉。压紧组件调整到最高位置时，整体最高点距离底座平面320mm，满足大尺寸山地车、 fatbike（胖胎自行车）的车架装夹空间需求；调整到最低位置时，装夹中心距离底座平面仅80mm，可以适配小轮径折叠车、儿童自行车的低位置车架装夹。所有活动调整部位都设置了刻度标识，操作人员在切换测试样件时，可以直接参照刻度快速调整到对应位置，不需要反复测量找正，进一步压缩测试准备时间。

　　在实际使用场景中，这套工装除了用于制动性能的耐久测试、制动力测试之外，还可以配合环境箱使用，完成高低温环境下的制动性能衰减测试，工装所有金属部件都做了防锈处理，在-40℃到80℃的环境温度区间内不会出现结构卡滞、锈蚀失效的问题，非金属的包胶压紧头也选用了耐高低温的材质，不会因为环境温度变化出现硬化、粘连样件的情况。针对碟刹制动系统的测试，工装还预留了碟刹安装座的模拟接口，可以直接固定标准规格的碟刹卡钳，不需要额外转接就可以完成卡钳本身的性能测试，拓展了工装的使用范围。
