立式夹持旋转纺纱作业工装结构

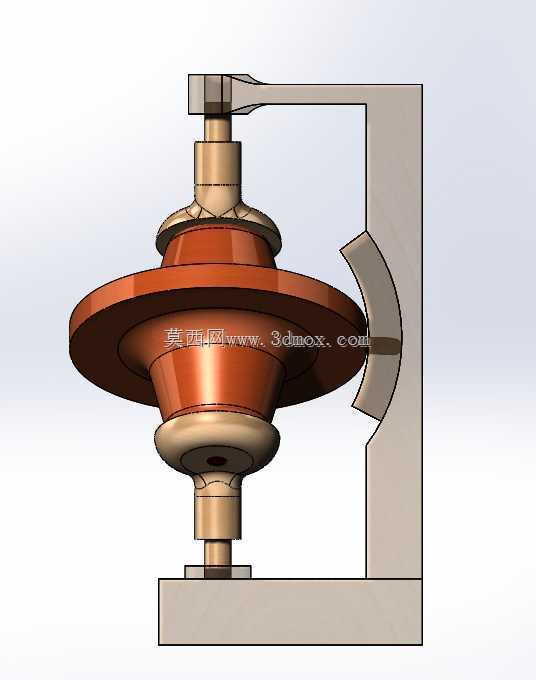

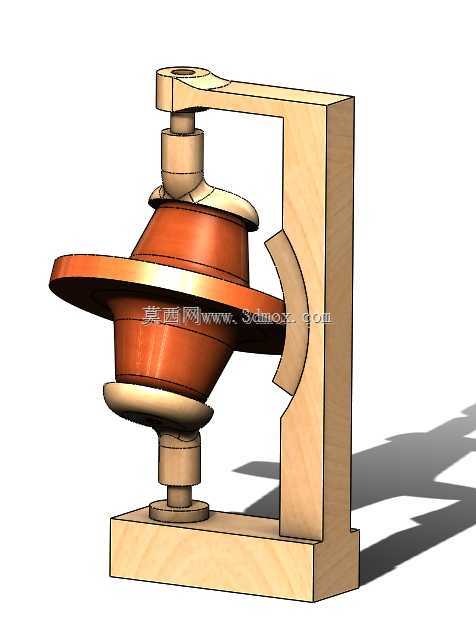

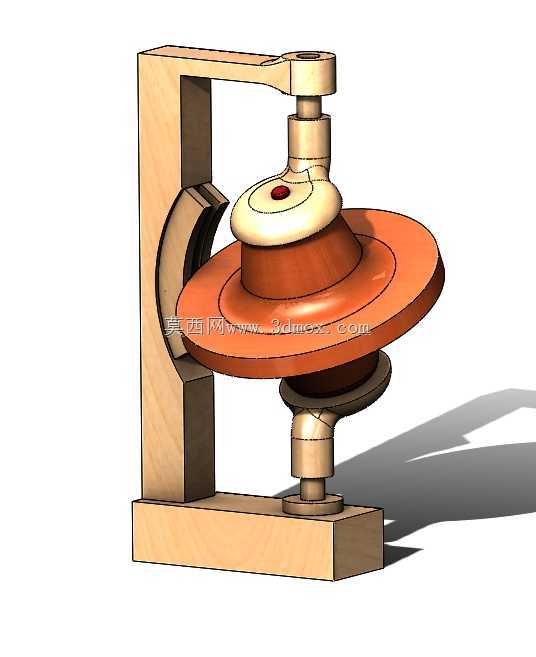

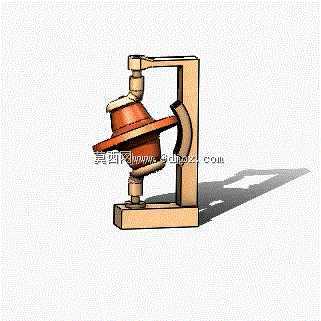

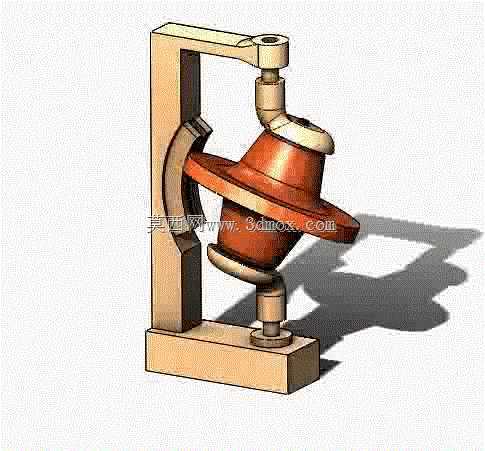

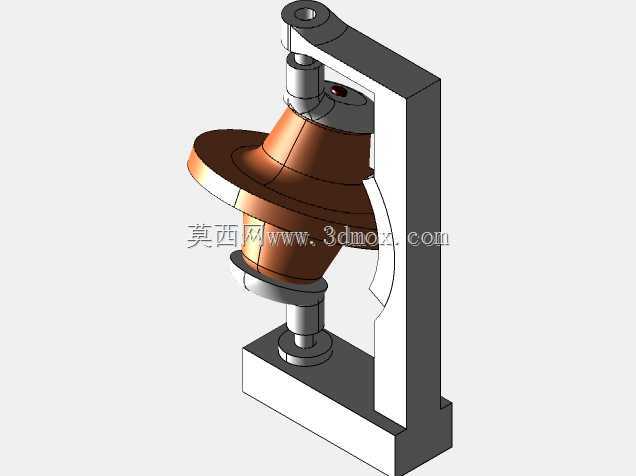

　　这套立式夹持旋转结构，主要面向小型纺纱工序的样品试制、手工纺纱辅助作业场景，在纺织实验室、非遗传统纺纱技艺工作室、小型纤维加工工坊中，可替代纯手工握持纱线卷装的作业方式，降低长时间手持操作的劳动强度，同时保证纺纱过程中纤维捻接的张力稳定性。从实际作业需求出发，结构采用C型立式龙门框架作为承载主体，底部设置整块矩形安装基座，可直接通过螺栓固定在木质或金属工作台面上，基座的安装孔位按照常规工作台T型槽间距设计，无需额外加工转接板即可完成固定，整体安装占用的台面边界尺寸控制在长180mm、宽120mm范围内，不会过多占用作业台的操作空间，适配多数小型工坊的工作台布局。上下两端的夹持头采用同轴对顶设计，下夹持头固定在基座顶面的支撑柱上，

　　上夹持头通过可调压杆连接在C型框架的上横梁处，可根据待加工纱线卷装的高度调整压杆的伸出长度，适配高度在60mm到120mm之间的不同规格纱锭，夹持头的接触端采用圆弧面设计，与纱锭两端的锥形定位槽匹配，夹持后不会出现径向窜动，同时保证纱锭可绕轴线顺畅旋转。侧面设置的弧形导向件是整个结构的核心功能部件，其弧形工作面的曲率与纱锭最大旋转外径匹配，作业时引出的纱线可沿着弧形导向件的工作面滑动，避免纱线在牵引过程中与框架棱角接触出现勾丝、断纱问题，导向件的安装位置可沿着框架立柱的滑槽进行上下调整，匹配不同直径纱锭的出线高度，保证纱线牵引角度始终处于15度到30度的合理区间，减少捻接过程中的张力波动。设计过程中优先考虑了作业的操作便捷性，

　　上夹持头的压杆采用弹簧顶紧结构，更换纱锭时只需向上抬起压杆即可取出旧纱锭、放入新纱锭，松开压杆后弹簧自动提供合适的顶紧力，无需额外锁紧操作，单手即可完成纱锭更换，适配连续作业的节奏。整个结构的运动部件仅保留夹持头的旋转副，无复杂传动结构，日常维护只需定期在夹持头的旋转轴处加注少量润滑脂即可，无需专业人员进行调试维护，适合非设备专业的纺纱操作人员使用。从结构刚性角度考量，C型框架的立柱截面采用矩形加厚设计，在夹持头顶紧力达到50N时，框架的最大变形量控制在0.02mm以内，不会因为夹持力过大出现框架前倾变形，保证上下夹持头的同轴度始终维持在0.1mm以内，避免纱锭旋转过程中出现跳动导致的纱线张力不均。在实际纺纱作业中，

　　操作人员可将待加工的纤维条固定在纱锭上，牵引纱线经过侧面弧形导向件后连接到捻线机构，纺纱过程中纱锭随着纱线的牵引自动旋转，持续输出纤维，相比纯手持纱锭的作业方式，纱线的捻度均匀度可提升30%以上，同时操作人员无需持续握持纱锭，可将精力集中在纤维捻接的质量控制上，有效降低长时间作业的手部疲劳。结构的所有外露棱角均做了R2以上的圆角处理，避免作业过程中剐蹭操作人员的手部，符合小型作业工装的安全设计要求，框架表面采用木质层压板或硬质阳极氧化铝合金材质制作，重量控制在1.2kg以内，既保证了足够的结构刚性，也方便根据作业需求随时挪动位置，适配不同的作业台面布局。
