费斯托DSNU系列25缸径250行程圆形气缸

　　在轻工装配、电子制造、食品包装这类对气动元件安装空间有严格限制的自动化产线场景里，这类小缸径长行程圆形气缸的应用占比一直不低。不同于大推力重型气缸多用于冲压、顶升这类重载工位，25毫米缸径的规格刚好匹配轻载直线往复驱动的需求，250毫米的行程长度，能够覆盖多数短距离移载、工位推送、夹具松紧、挡料定位的动作行程要求，不需要额外加装行程放大机构就能满足工位动作的位移需求。

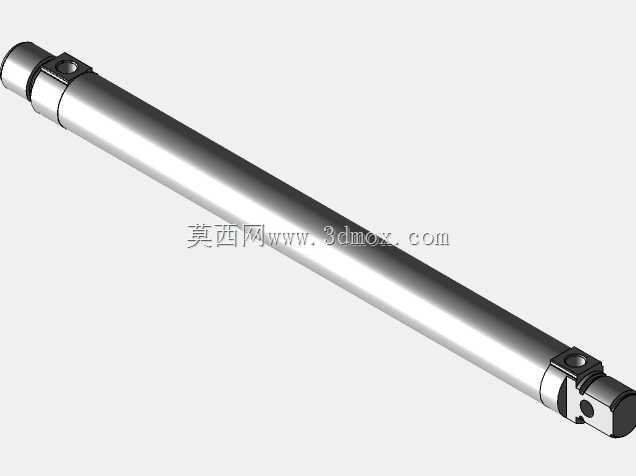

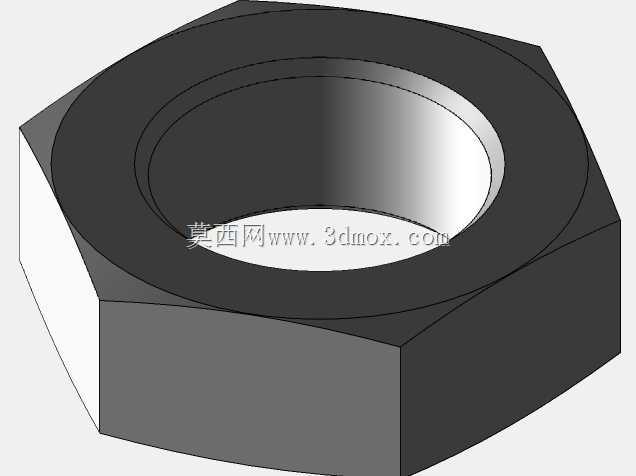

　　从实际选型适配的角度看，这类圆形气缸的筒身采用光滑圆柱结构，相比方形型材气缸，在狭窄安装空间里的布局灵活性更高，不管是直接通过筒身两端的安装螺纹固定，还是搭配配套的脚架、法兰、耳轴安装件，都能快速适配不同设备的安装位，不会因为型材棱角的干涉问题导致安装空间预留不足。气缸的活塞杆做了表面硬化处理，日常运行中能够抵御一般工况下的粉尘、轻微切削液溅射带来的磨损，配合端部的缓冲结构，在活塞运行到行程端点时不会产生刚性撞击，既能够降低工位运行的噪音，也能延长气缸本身的密封件使用寿命，减少产线日常维护的备件更换频率。

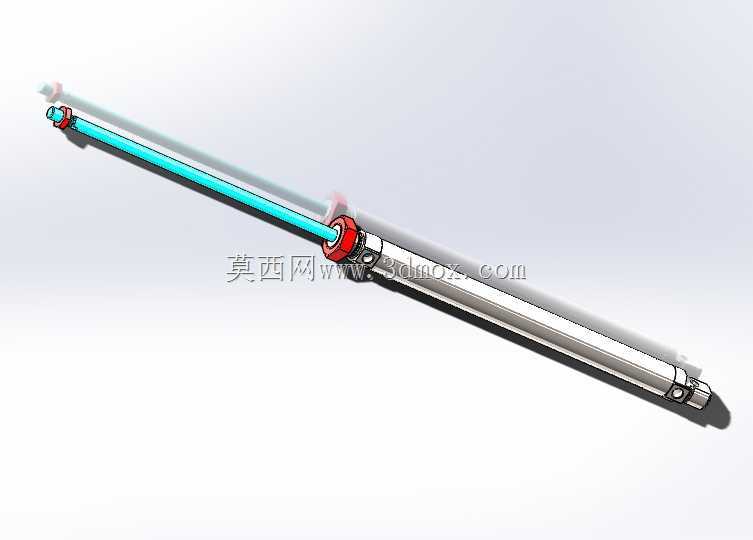

　　做三维建模的时候，首先要明确这类标准气动元件的尺寸边界：缸筒的外径要和实际选型样本的参数完全匹配，避免后续做设备装配时出现缸筒和周边走线、其他机构的干涉；活塞杆的伸出长度要严格对应250毫米的额定行程，同时要预留出端部安装接头的装配空间，不管是装Y型接头、I型接头还是浮动接头，都要在装配模型里留出对应的安装尺寸，不能只做气缸本体的模型而忽略端部附件的装配余量。另外气缸两端的气口位置、螺纹规格也要和实物一致，后续做气管布线的时候，才能准确规划气管的走线路径，避免出现气口和安装支架干涉、气管弯折半径不足的问题。

　　从功能特性上来说，这类标准气缸属于气动系统里的末端执行元件，通过压缩空气的压力推动活塞做直线运动，相比电动推杆，它的响应速度更快，在频繁往复动作的工位上运行稳定性更好，不需要额外做复杂的伺服参数调试，搭配普通的五通电磁阀就能实现简单的伸出、缩回动作控制，对于动作逻辑简单的工位来说，整体的方案成本更低，维护门槛也不高，现场运维人员只需要定期检查气路密封性、更换磨损的密封件就能保证设备正常运行。

　　很多刚接触结构设计的工程师做设备布局的时候，容易忽略气缸的行程余量，只按实际需要的推送距离选行程，结果实际装配后因为零件加工误差、机构累计间隙，导致气缸推不到位或者行程超限损坏。这个250毫米行程的规格，在实际选型时通常会预留10毫米左右的行程余量，建模的时候也要把这个余量对应的活塞活动空间考虑进去，不能把活塞的位置卡死在行程极限点，要给实际调试留出调整空间。另外气缸的磁性开关安装槽位也要在模型里准确还原，这类圆形气缸的磁性开关通常是通过抱箍固定在缸筒外壁，建模时要预留出抱箍的安装空间，避免后续装磁性开关的时候和旁边的机构产生干涉，导致开关无法固定到准确的磁感应位置，出现工位信号误判的问题。

　　在不同的应用场景里，这类气缸的安装方式也有区别：比如在皮带线的挡料工位，通常用法兰安装在皮带线的侧方，活塞杆伸出时挡住工装板，缩回时放行；在小型装配工位的夹具上，会用耳轴安装的方式，让气缸能够随夹具的摆动角度小幅调整，避免活塞杆受径向力导致密封件过早磨损；在一些轻载移载的小滑台上，会直接把气缸筒身固定在滑台的型材侧面，活塞杆连接滑台滑块，带动滑块做直线往复运动，这种安装方式对缸筒的直线度要求较高，建模时要保证缸筒轴线和滑台导轨的平行度，避免运行时出现卡滞。
