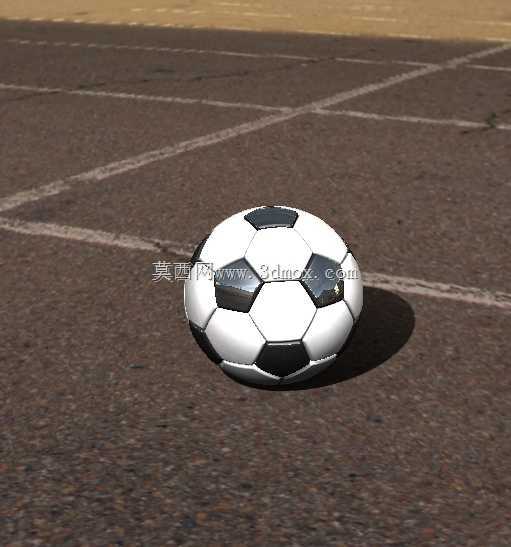

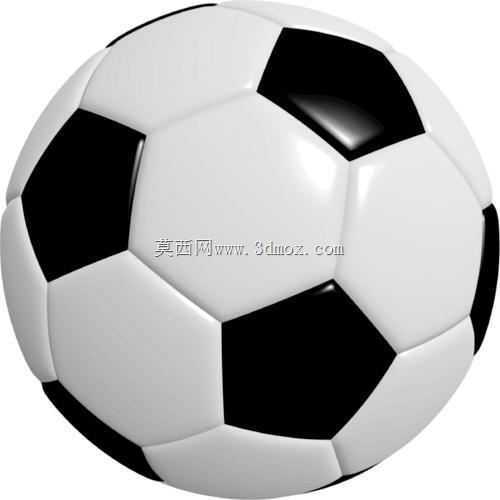

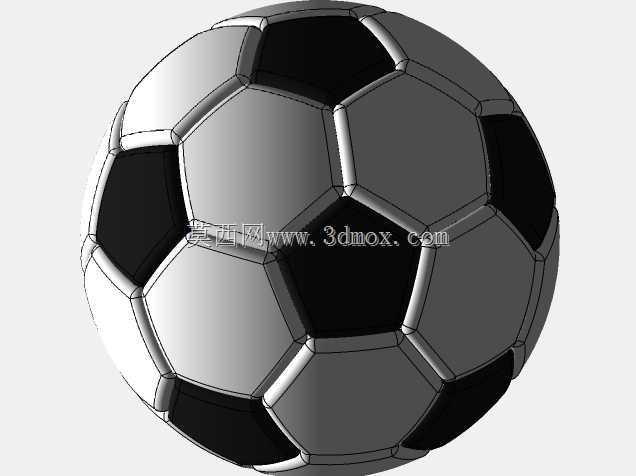

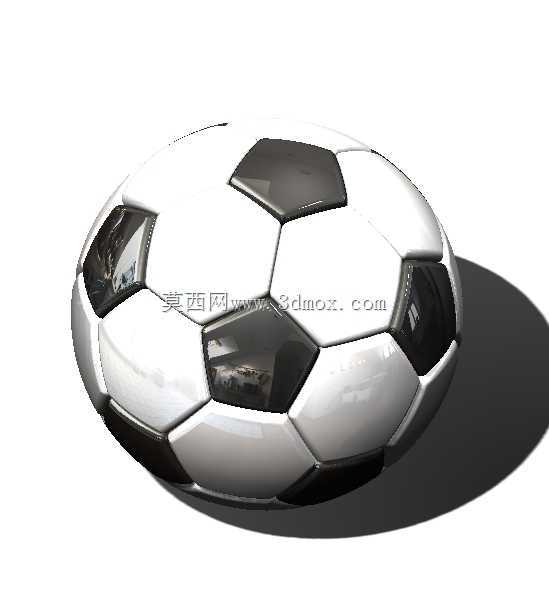

经典黑白拼接足球外观结构三维设计

　　做球类产品结构设计的同行大多清楚，足球这类球面拼接构件的建模难点，从来不是画个球体加贴图那么简单，核心要解决的是多块异形球皮的曲面拟合、拼接缝的均匀过渡、球面曲率连续一致性的问题，这个模型刚好把传统经典足球的结构逻辑还原得很到位。先从实际应用场景说，这类足球三维模型，一方面可以作为体育用品生产环节的结构验证基础，用于开模前的球皮裁切尺寸校验、拼接位置公差校核，避免实际生产中出现球皮拉伸过度、拼接错位导致的球面不圆、弹跳方向不稳定的问题；另一方面也可以用于运动场景的仿真动画搭建、体育场馆的可视化展示素材，甚至是青少年科创教学中讲解球面几何、多面体拼接原理的演示载体。

　　从产品功能特性来看，经典足球采用的正五边形与正六边形拼接结构，本身就是经过近百年实际使用验证的成熟方案，12块正五边形球皮搭配20块正六边形球皮的组合，能够在不产生曲面褶皱的前提下完整包覆球面，每一块球皮的边缘曲率都经过精准计算，拼接后整个球体的圆度误差可以控制在运动器材要求的公差范围内，保证足球在滚动、弹跳、受冲击时的受力均匀性，不会因为局部结构突变出现运动轨迹偏移的问题。这个模型在曲面构建时，没有采用简单的平面贴图模拟拼接缝，而是按照实际球皮的拼接逻辑，给每一块五边形、六边形球皮做了独立的曲面加厚，拼接位置预留了和实际生产一致的缝合间隙，球面的纹理质感也匹配常规PU材质足球的表面摩擦特性，还原了真实足球的表面触感对应的结构特征。

　　说到设计思路，做这类球面拼接模型，第一步要先确定球体的基准直径，常规成人比赛用足球的直径基准在220mm左右，建模时先以球心为原点建立基准坐标系，先定位第一块正五边形球皮的空间位置，通过球面投影的方式把平面正五边形的顶点映射到基准球面上，再根据相邻边的角度关系，依次排布周围的五块正六边形球皮，逐块完成所有球皮的曲面拟合，过程中要反复校验每一块球皮的边缘边长一致性，避免出现相邻球皮边缘长度不匹配导致的拼接缝隙不均问题。很多新手做这类模型容易犯的错误是直接在平面上画好多边形再弯曲包覆到球面上，最后会发现靠近球面两极位置的球皮拉伸变形严重，拼接缝宽窄不一，这个模型采用的是球面直接构建曲面片的方式，每一块球皮的曲面都是基于球面曲率生成的，从根源上避免了拉伸变形的问题。

　　再说到外形尺寸与安装边界，这里的安装边界其实对应足球生产环节的装配边界，整个球体的最大外径按照标准5号足球的尺寸设定，所有球皮的拼接缝深度控制在1.2mm左右，和实际足球的缝合凸起高度一致，球皮的厚度设定为3mm，匹配常规PU足球的皮层厚度参数，在做后续的结构仿真时，这个尺寸边界可以直接导入受力分析模块，模拟足球受冲击时的皮层变形量、拼接位置的受力集中情况，给材料选型、缝合工艺参数调整提供数据参考。如果是用于展示场景，这个模型的曲面质量足够支撑高分辨率渲染，不管是做户外球场的场景搭配，还是做产品宣传的动画演示，都不会出现曲面破面、曲率断层的问题。另外在建模过程中，所有的曲面片都做了参数化关联，如果需要调整足球尺寸做不同号数的产品，比如4号青少年用球、3号儿童用球，只需要修改基准球体的直径参数，所有球皮的曲面会自动跟随更新，不需要重新逐块构建，能大幅缩短同系列产品的建模周期。很多同行做球类建模时容易忽略球面的切线连续性，导致渲染时出现明显的拼接棱线，这个模型在每两块相邻球皮的拼接位置都做了G2连续过渡，不管是实体显示还是渲染输出，球面的光影过渡都是均匀自然的，完全符合工业级建模的精度要求。
