工业框架用4040系列槽式铝挤型材结构

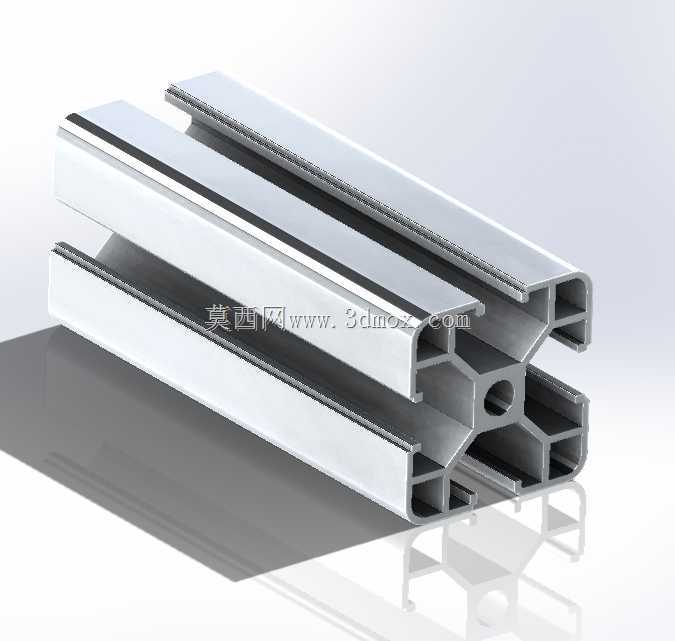

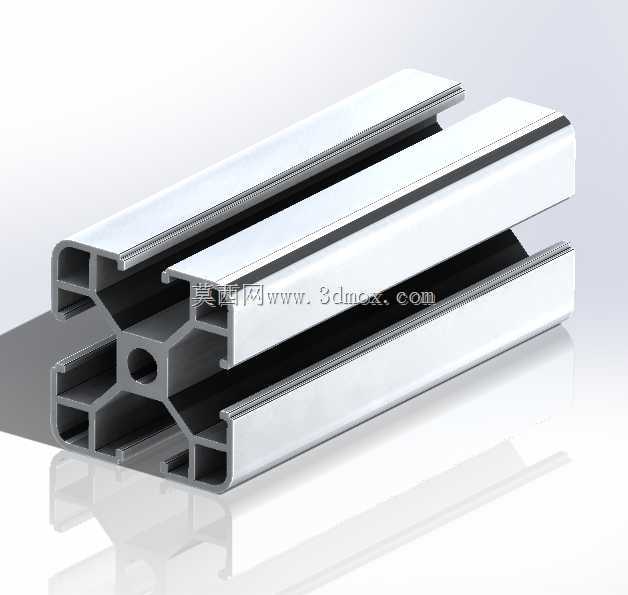

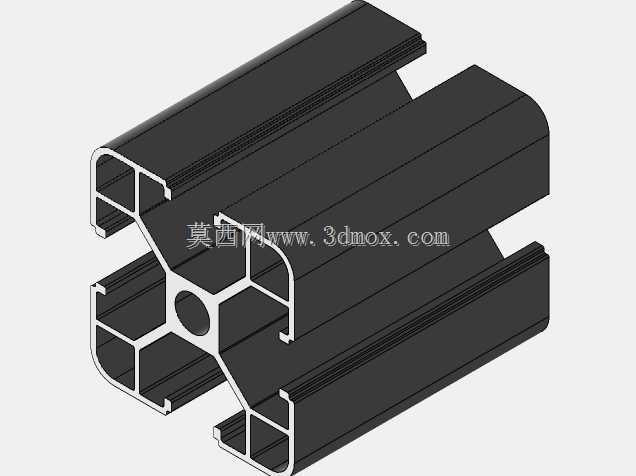

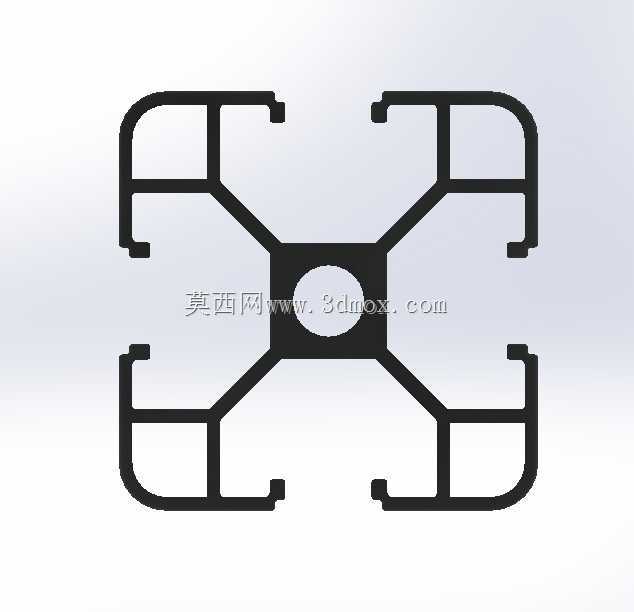

　　这款槽式铝挤型材是自动化设备机架、工业流水线护围、检测设备台架搭建场景中应用极广的基础结构件，日常做设备改型、非标机架设计时，这类型材的选型直接决定了整套框架的装配效率、负载冗余与后期改造成本。从截面结构来看，型材采用四槽对称布局，中心设置带通孔的加强筋结构，四个边角做圆弧过渡处理，既避免装配时锐边划伤操作人员，也能在型材拼接时减少应力集中点，适配多方向的连接装配需求。

　　实际选型应用中，这类40系列型材的外轮廓尺寸严格控制在40mm×40mm的标准边界，槽口尺寸适配行业通用的T型螺栓、弹性螺母等紧固件，不需要额外在型材本体上打孔攻丝，所有连接点位都可以通过槽内预装紧固件实现位置可调，这也是铝型材框架相比焊接钢结构机架最核心的优势——整套设备搭建完成后，如果后续需要加装传感器、走线槽、防护门板，只需要松开对应位置的紧固件调整安装点位即可，不会对型材本体造成不可逆的损伤。

　　从设计思路层面拆解，这款型材的壁厚设置兼顾了轻量化与结构强度，日常应用中，单根型材作为竖直支撑柱时，搭配对应的角码、端面连接板，可以承载中等负载的设备台面，比如小型检测仪器的安装台、流水线侧边的工装挂架、设备外围的安全防护栏框架都可以直接选用；如果是大跨度的水平横梁场景，也可以通过两根型材拼接加装加强块的方式提升抗弯性能，不需要重新开模定制特殊规格的型材，大幅降低非标设计的物料成本与交付周期。

　　型材的槽道设计除了满足紧固件安装需求外，还可以直接嵌入密封条、有机玻璃板、钣金门板等附件，做设备的封闭护罩时不需要额外设计安装压条，槽道内部还可以布设设备的气管、信号线，将走线完全隐藏在型材槽内，既提升整套设备的外观整洁度，也能避免生产现场的碎屑、切削液溅到线缆上造成老化加速。中心位置的通孔设计，一方面是作为型材挤压生产时的工艺减重孔，降低型材本身的米重，减少原材料成本，另一方面也可以穿入整根的接地线缆，将整套铝型材框架连通做等电位接地，满足工业设备的电气安全要求，不需要在每段型材上额外打孔接接地端子。

　　在实际装配边界上，这款型材的端面连接可以适配标准的40系列端面连接板、脚轮安装座、可调脚杯接口，底部安装脚杯时调节范围可以覆盖常规车间地面的不平整误差，不需要额外做地基找平；如果是需要移动的设备框架，直接在端面连接板上安装对应规格的脚轮即可，连接孔位完全通用，不需要二次加工。型材的拼接角件也采用标准配套规格，90度直角连接时只需要将角件嵌入两侧型材的槽道内，拧紧螺栓即可完成固定，装配效率相比焊接钢结构提升数倍，而且装配完成后如果发现尺寸误差，还可以松开螺栓微调位置，不会像焊接结构那样一旦焊死就无法调整。

　　日常做三维建模时，这类标准型材不需要从零开始绘制截面，只需要按照实际选型的规格调用对应截面草图，拉伸对应长度即可，建模时需要注意预留槽道内紧固件的安装空间，尤其是相邻两根型材垂直连接时，要避免角件安装位置和其他附件的安装点位出现干涉，同时要提前核算每段型材的下料长度，考虑角件本身的厚度占用尺寸，避免下料后出现装配间隙过大或者无法拼接的问题。另外在做型材表面处理选型时，常规工业场景选用标准银白阳极氧化即可，氧化膜厚度满足耐磨、防腐蚀要求，如果是洁净车间应用场景，也可以选用喷砂氧化的表面处理，减少表面积尘，方便日常清洁维护。

　　在设备框架的受力设计上，这类型材的截面惯性矩参数可以直接查型材选型手册，做横梁设计时要根据负载重量核算挠度，确保横梁在满载情况下的挠度控制在允许范围内，避免出现台面晃动、设备运行精度受影响的问题；如果是高负载的竖直支撑场景，还可以在型材中心通孔内穿入钢制加强棒，进一步提升支撑柱的抗压强度，不需要更换更大规格的型材，兼顾结构强度与框架的整体外观尺寸。
