欧标2020槽型工业铝挤压型材结构

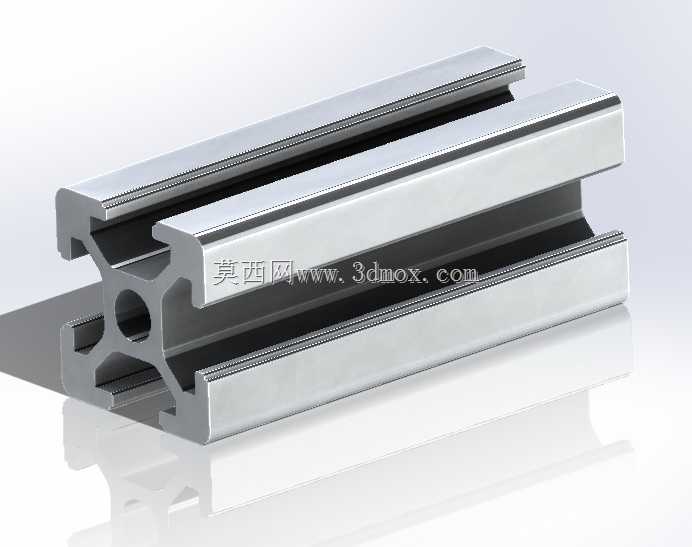

　　这款槽型铝挤压构件是轻型工业装备机架搭建场景里的常用基础构件，日常在桌面级小型自动化测试台、3D打印设备主体框架、实验室小型工装夹具承载台、电子产线轻型物料接驳导轨架的搭建中应用频次极高。从截面结构来看，构件采用双侧对称开槽设计，槽口尺寸适配通用T型螺栓、弹性螺母等标准装配紧固件，不需要额外在型材本体上攻丝或者焊接，仅靠配套连接件就能完成多方向的拼接组装，后期调整机架布局、增减功能附件的时候，只需要松开对应位置的紧固件就能移位重构，相比传统方管焊接机架，拆装调整的效率提升非常明显，也不会产生焊接变形、焊疤打磨的额外工序。

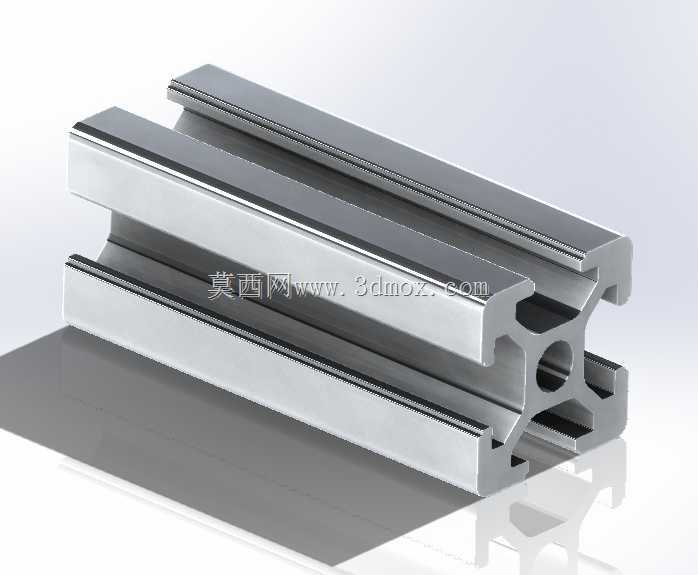

　　构件的核心承载基体采用对称式空腔加加强筋布局，中心位置设置圆形通孔，既可以作为穿线通道走设备的控制线缆、气路软管，也能在需要高强度拼接的时候穿入圆钢棒提升整体机架的抗扭刚性，四个边角位置的加强筋结构在控制整体重量的前提下，有效提升了截面的抗弯截面模量，在20mm的截面尺寸规格下，能够满足垂直方向每米跨度不超过15kg的静载承载需求，完全覆盖轻型设备机架的载荷要求。

　　从安装边界来看，这款型材的截面外形尺寸为20mm×20mm，单侧槽口的深度和宽度适配M4、M5规格的标准T型紧固件，槽口边缘做了微小的倒角处理，既可以避免装配的时候刮伤操作人员手部，也能让紧固件的头部顺利滑入槽内，不会出现卡滞。型材的外表面做了阳极氧化处理，表面形成的致密氧化层可以抵御日常车间环境里的弱酸弱碱腐蚀，也不容易在日常拆装过程中留下划痕，长期使用也能保持外观整洁，不需要额外做表面喷涂处理。

　　在实际选型应用的时候，这款型材适合搭建载荷不大、对机架尺寸精度要求较高的轻型结构，比如小型视觉检测设备的相机安装支架、产线边的小型物料放置台、实验室的测试样件承载架，拼接的时候可以搭配对应的角槽连接件、端面连接板、脚轮安装座等标准配件，不需要单独加工定制连接结构，能大幅缩短设备的设计和组装周期。设计建模的时候，需要注意槽口的尺寸公差控制，槽道的直线度要保证每米长度内的弯曲度不超过0.5mm，不然紧固件在槽内滑动的时候会出现卡滞，影响装配效率；中心通孔的同轴度也要控制在合理范围内，穿线或者穿加强钢棒的时候才不会出现阻滞。另外型材两端的端面切割要保证垂直度，多根型材拼接成直角框架的时候，连接端面才能完全贴合，不会出现拼接缝隙，影响机架的整体刚性和外观平整度。

　　不同于重型铝型材的厚壁设计，这款20规格的轻型型材壁厚控制在合理区间，在满足轻型承载需求的前提下尽可能降低了自身重量，单米重量较轻，人工搬运、组装的时候不需要借助起重设备，单人就能完成整台小型设备机架的搭建工作。在实际设备改造场景中，如果原有设备需要新增传感器安装位、小型操作平台，只需要截取对应长度的该款型材，通过抱座式连接件固定在原有机架上即可，不需要对原有设备结构做破坏性改动，适配性非常强。槽道内部的空间除了穿装紧固件，还可以嵌入密封条、有机玻璃板或者钣金封板，搭建完成的机架可以直接在槽内安装防护面板，不需要额外做面板安装的固定结构，进一步简化了防护结构的设计流程。
