紧凑型方形气动执行元件结构设计

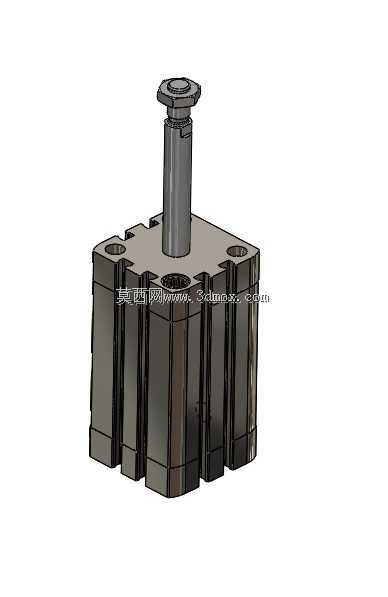

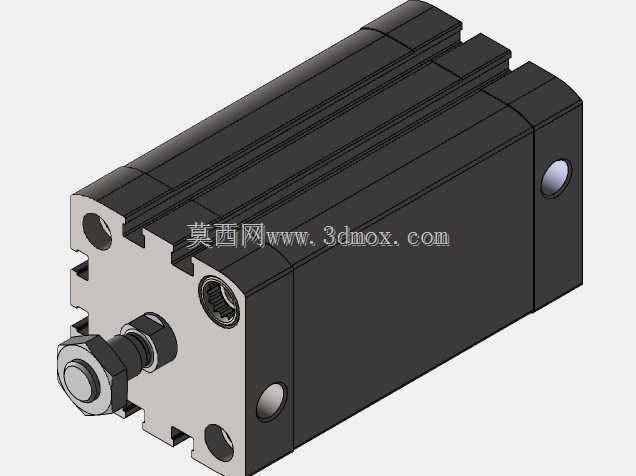

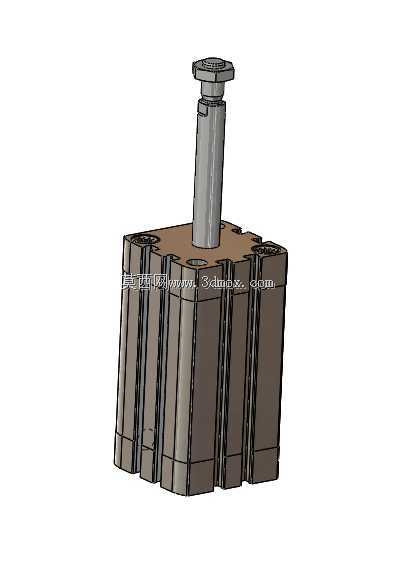

　　在自动化产线的工装夹具、轻载工位推送、小型工件顶升这类安装空间局促的应用场景里，薄型方形气动执行元件的选型占比一直很高，这类元件不需要额外的安装支架，本体即可直接贴合设备安装面固定，能大幅压缩工位的整体占用空间，适配电子装配、小件分拣、包装线辅助定位这类对空间利用率要求严苛的工位。这款方形气动执行元件采用多腔体集成的方形本体结构，区别于传统圆形气缸的筒状结构，方形本体的四个侧边均预留了标准安装孔位，既可以从底部端面通过沉头孔锁附在安装基板上，也可以从侧面通过通孔配合螺栓固定在立式安装板上，甚至可以多缸并排紧密贴合安装，不需要预留额外的操作间隙，在多工位同步顶升、多点位同步夹紧的设计场景里，能将安装排布的空间占用压缩到最小。

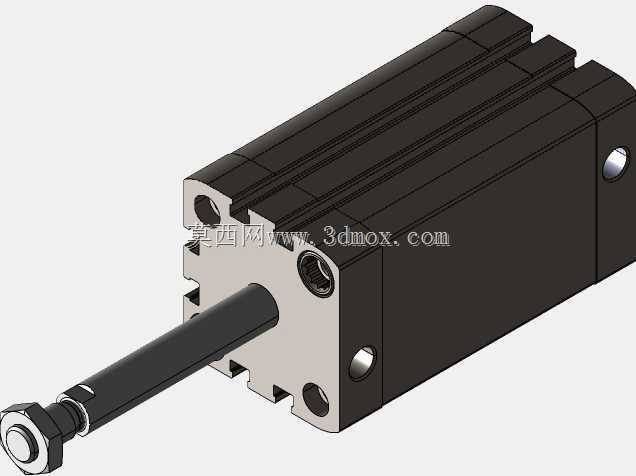

　　从结构设计逻辑来看，这款执行元件的活塞杆采用前置导向结构，活塞杆伸出端集成了耐磨导向环，能承受一定程度的侧向负载，避免活塞杆伸出过程中出现偏磨、卡滞的问题，适配轻载场景下的小角度偏载受力，不需要额外搭配外置导向轴就能满足常规工位的使用需求，能减少设计环节的零件配套数量，降低整体装配复杂度。本体的端盖与缸体采用一体式铆压密封结构，没有额外的外露紧固件，整体外观规整，没有突出的结构棱角，在洁净车间、食品包装这类对设备外观整洁度有要求的场景里，不容易积灰积料，日常清洁维护的难度更低。气路接口布置在本体的侧端面，接口位置与安装面保持足够的安全距离，接气管之后不会干涉本体的固定安装，也不会和相邻排布的其他元件产生管路干涉，

　　设计时不需要额外预留管路弯折的空间，进一步提升了空间利用率。从安装边界来看，这款执行元件的本体外形为规整方形，所有安装孔位的位置度公差控制在±0.02mm范围内，设计安装板时只需要按照孔位坐标加工对应的螺纹孔或者沉头孔即可，不需要额外做避让槽或者让位结构，安装时直接贴合锁附就能保证活塞杆的运行垂直度，降低装配调试的难度。活塞杆的顶端采用标准外螺纹连接结构，配套了锁紧螺母，可以根据实际工位的行程需求安装不同类型的执行接头，比如浮动接头、压头、推板等配件，不需要对活塞杆端部做二次加工，适配不同的末端执行需求。在实际工况使用中，这类执行元件的运行速度可以通过进气节流阀做平滑调节，伸出和缩回的动作响应速度快，

　　动作重复定位精度能满足常规自动化工位的定位要求，在工件到位阻挡、工装夹具夹紧、小型工件移栽顶升这类场景里，相比电动执行元件成本更低，维护更简单，相比传统圆形气缸安装更便捷，空间占用更小。设计这类元件的三维模型时，需要重点关注安装孔位的相对位置精度、活塞杆与本体端面的垂直度、气路接口的螺纹规格与深度，所有配合面的尺寸公差需要符合气动元件的通用设计标准，保证模型导入装配体之后，能直接和配套的安装板、接头、管路配件做虚拟装配验证，提前排查安装干涉、孔位错位、行程不足这类设计问题，减少实际加工装配阶段的整改成本。另外，本体的壁厚设计需要满足额定工作压力下的强度要求，在保证整体重量轻量化的同时，避免长期承压出现缸体变形的问题，密封槽的尺寸设计需要匹配对应规格的密封圈，保证动密封和静密封的可靠性，减少长期运行过程中的漏气风险。
