这款可移动立式工业温控设备的壳体结构设计,首先要匹配车间局部工位降温、临时作业点温控、设备旁辅助散热这类灵活部署的场景需求,区别于固定安装的中央空调末端,它不需要提前布设风管、冷凝水管路,能随生产工位调整随时移位,这也是底部配置四个万向脚轮的核心原因——脚轮安装位直接做在壳体底部的加强折边上,每个安装点都预留了螺栓过孔与定位凸台,避免长期推移后连接位松动,脚轮选用带刹车的款式,到位后可以锁止防止设备滑动。

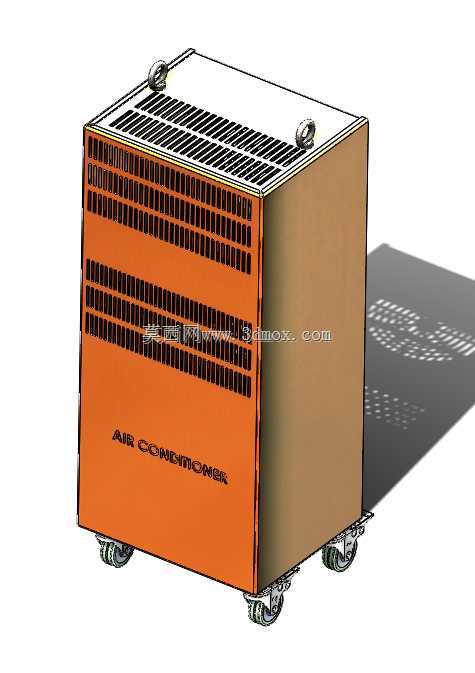

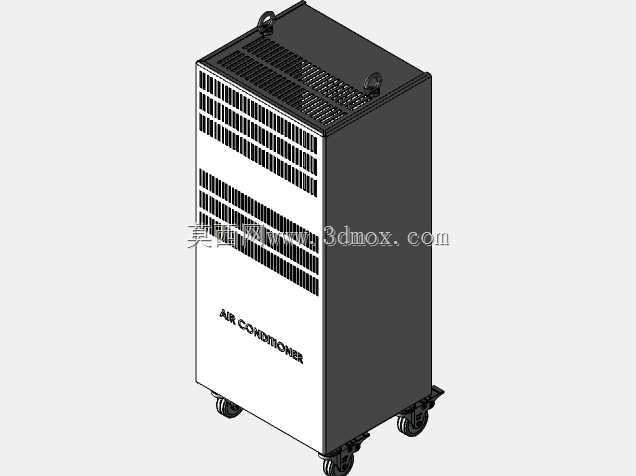

从壳体结构来看,整体采用立方型框架承载,外覆钣金面板,正面的格栅区域是回风与出风的核心通道,格栅条做了等距排布的冲压成型,既保证足够的通风通流面积,又能避免大尺寸杂物进入机组内部损伤换热芯体与风机部件,顶部同样设置了通风格栅,对应机组内部上置的风机排风路径,让换热后的气流能顺畅导出,不会在壳体内部形成涡流增加风阻。顶部预留的两个吊环安装位,是为了应对设备跨区域转运时的吊装需求,当场地不适合推移、或者需要上下楼层转运时,可以直接通过吊环起吊,不用额外捆绑壳体,避免吊装过程中挤压变形钣金面板。

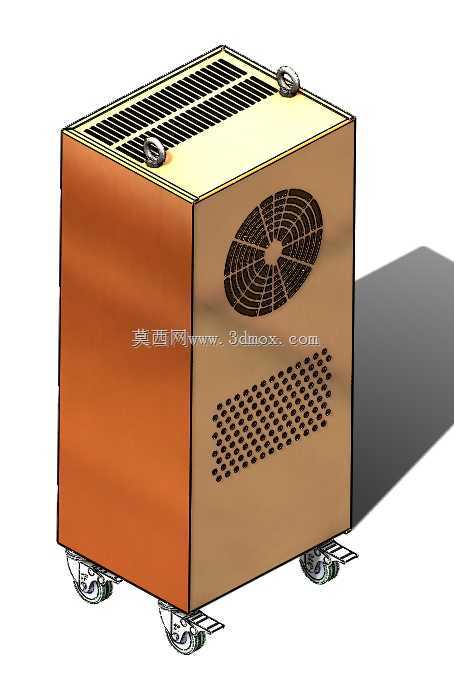

面板的设计上,正面做了平整的标识印刷区域,用来标注设备类型与操作提示,侧面采用整幅平板钣金结构,一方面减少拼接缝隙降低漏风概率,另一方面平整的侧面可以贴附运维记录标识,也方便后续加装控制按钮、接线端口等拓展部件,所有面板的拼接处都做了折边咬合结构,不用外露的紧固件就能保证连接强度,同时让外表面更整洁,减少积灰死角,适配工业车间多粉尘的使用环境,日常清洁只需要擦拭外表面即可。
设计过程中首先核算了内部部件的安装空间:下部预留了压缩机与冷凝水接水盘的安装位,中部是换热器与风机的安装腔,上部预留了电气控制元件的安装区域,所有内部安装位都在壳体框架上做了对应的安装螺柱定位,组装时不需要现场配钻,能直接将内部部件固定在框架上,减少装配工时。外形尺寸上控制在单人可推移的范围内,宽度与深度都控制在0.8米以内,高度不超过1.2米,既能保证内部有足够的换热空间,又不会因为体积过大影响车间通道通行,安装边界上不需要预留额外的固定安装空间,只需要保证周边0.3米范围内无遮挡,保证进排风通畅即可,设备就位后接电就能投入使用,不需要复杂的安装调试流程。
从结构强度角度考虑,壳体框架采用折弯型材焊接成型,所有转角处都做了三角加强筋,避免推移或者吊装时出现框架变形,面板采用1.2mm厚的冷轧钢板,冲压成型后做喷塑处理,防锈耐刮,能适应车间内的磕碰、油污等复杂环境。格栅区域的冲压间隙控制在5mm,既保证通风效率,又能防止操作人员误触内部运转部件,满足设备安全防护的要求。底部的脚轮安装位做了双层钢板叠焊加强,因为设备整体重量接近百公斤,四个脚轮的承载余量都按单轮50kg选型,保证长期推移不会出现轮架变形、脱落的问题。
