四缸发动机排气歧管结构设计

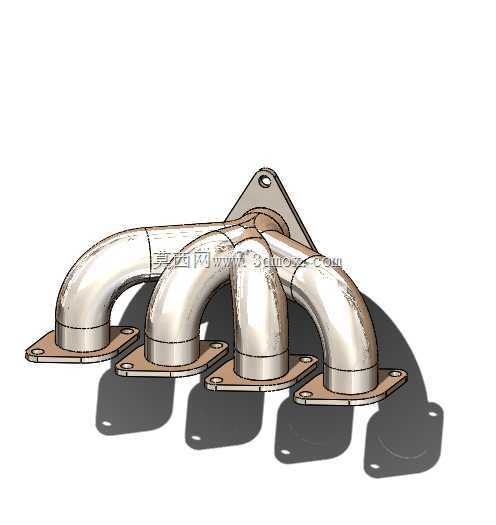

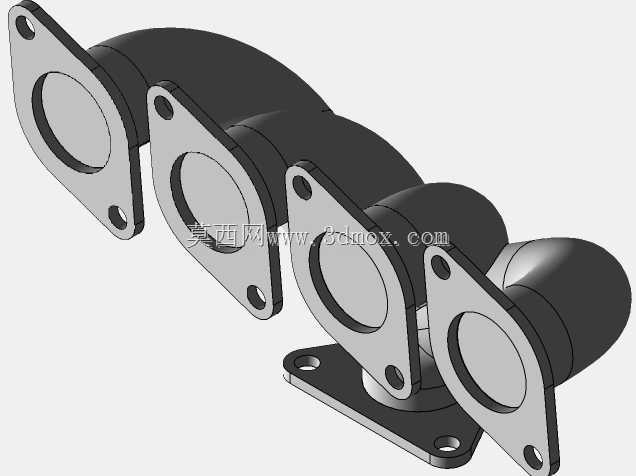

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出曲线、排放控制效果产生连锁影响。这款四缸机型配套的排气歧管，采用四支路等长化设计思路，四个独立的弯管支路分别对应直列四缸发动机的四个排气口，各支路的弯曲弧度、通径变化经过反复校核，尽可能降低各缸排气的干涉效应，避免相邻气缸排气过程中出现的气流倒灌、排气残留问题，保证每个气缸的排气冲程都能顺畅将燃烧后的废气导出，减少气缸内的残余废气量，为下一循环的进气充量提升创造条件。从安装边界来看，歧管的四个进气端均采用带螺栓孔的法兰安装面，

　　法兰面的平面度公差需要控制在0.1mm以内，保证与气缸盖排气侧结合面的密封性能，避免高温高压废气泄漏；每个法兰上设置两个对称分布的安装孔，孔位精度按照IT7级公差控制，确保装配时能够顺利对位，不会出现安装应力导致的歧管变形、密封垫压合不均问题。歧管的出气端汇聚为一个统一的连接法兰，用于对接三元催化器或者涡轮增压器的进气口，法兰的安装孔位、通径尺寸匹配主流小排量四缸发动机的后处理接口规格，具备一定的通用适配性。管路部分采用大曲率半径的弯管结构，避免出现直角弯折导致的排气阻力激增，弯管的壁厚根据排气温度场分布做差异化设计，靠近气缸盖的高温段壁厚适当增加，提升抗热变形、抗热疲劳能力，中段和汇聚段在保证结构强度的前提下适当优化壁厚，

　　控制整体重量，降低发动机外围附件的总质量。在实际装车应用场景中，这类排气歧管多用于1.5L-2.0L排量的直列四缸自然吸气或低增压汽油机，适配家用乘用车、轻型商用车辆的动力总成，工作过程中需要承受800-950℃的持续高温，以及发动机启停过程中产生的交变热应力，因此结构设计时在各支路的弯折处预留了微小的热变形补偿余量，避免长期热循环后出现管路开裂、法兰翘曲等失效问题。从建模逻辑来看，这款歧管的建模过程先基于气缸盖排气口的坐标点确定各支路的中心线路径，通过样条曲线拟合出顺滑的管路走向，再以中心线路径为引导做扫掠生成管路基体，之后在两端添加法兰结构，对管路与法兰的结合位置做圆角过渡处理，降低应力集中系数；

　　建模过程中同步校核了各支路的长度差，将四个支路的长度偏差控制在2%以内，保证各缸排气到达出气端的时间差尽可能小，提升排气脉冲的利用效率，对于自然吸气机型而言，合理的歧管长度设计还能利用排气脉冲的负压效应提升气缸的扫气效果，进一步优化充气效率。在装配关系上，这款歧管安装时需要在进气法兰与气缸盖之间加装金属复合密封垫，螺栓按照规定的扭矩顺序分步拧紧，避免法兰面受力不均；歧管的上部设置有独立的安装吊耳，通过螺栓与发动机缸体上的支架连接，为歧管提供额外的支撑点，降低发动机运行过程中振动对歧管连接部位的冲击，避免长期振动导致的螺栓松动、密封失效问题。歧管的管路内壁做顺滑化处理，没有突兀的台阶或者凸起，减少排气气流的沿程阻力，降低排气背压，而排气背压的降低能够直接减少发动机的排气泵气损失，对于提升燃油经济性、降低高转速区间的动力衰减有明显作用。针对排气过程中的气流噪声问题，管路的曲率变化经过优化，避免气流在管路内部形成紊流、涡旋，降低排气噪声的产生，从源头减少排气系统的降噪压力，减少后续消声器的设计复杂度。
