发动机弯管式排气连接管路结构设计

　　这款排气连接管路主要应用在小排量内燃发动机的排气输出端，承担着将气缸燃烧后产生的高温废气从排气歧管出口导向后续排气处理单元的核心作用，是发动机进排气系统里不可缺少的连接部件，直接影响发动机的排气背压、废气排出效率，甚至会关联到整机的动力输出表现与排放达标水平。在实际装车场景中，这类弯管结构需要适配发动机舱内局促的布置空间，既要避让周边的线束、冷却管路、发动机悬置结构，还要保证气流在管内流动时的阻力处于合理区间，避免出现排气不畅导致的气缸内残余废气量过高，影响下一个工作循环的进气充量。

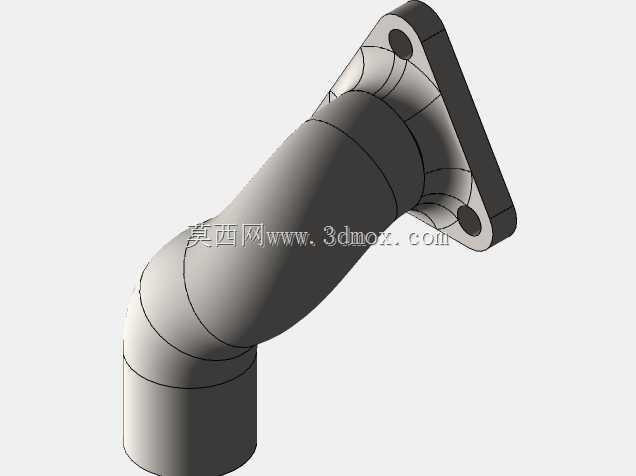

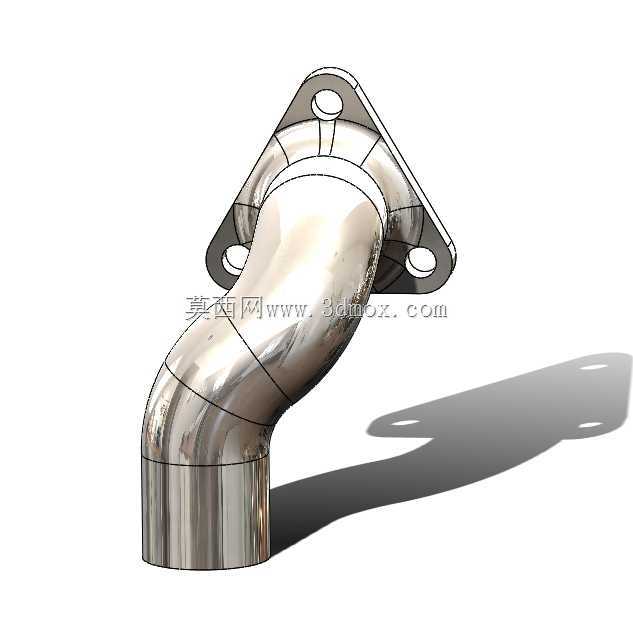

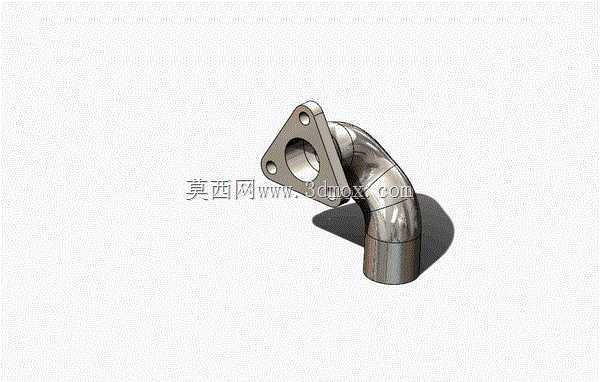

　　从结构设计逻辑来看，这款弯管采用了一体化的弯扭成型思路，没有采用多段焊接拼接的结构，能有效减少焊缝位置的高温漏气风险，同时降低管内气流的局部紊流概率。进气端采用三角布置的三孔法兰结构，安装面做了精加工平面处理，能够和排气歧管的出口端面紧密贴合，配合密封垫片使用时可以承受排气行程的脉冲压力，不会出现高温气体泄漏的问题。法兰上的三个安装孔位置度公差控制在0.1mm以内，能够保证现场装配时螺栓可以顺利穿入，不会出现强制装配导致的法兰面翘曲、密封失效问题。弯管段的曲率半径经过气流仿真优化，没有出现过小的弯折角度，避免废气在弯折位置形成涡流区，减少排气阻力的同时，也能降低高速气流冲击管壁产生的振动噪声。

　　在安装边界的考量上，这款弯管的整体轴向长度适配常规紧凑型动力单元的舱内布置，出气端的圆柱段直径和下游的三元催化器、消音器前段的接口尺寸匹配，不需要额外做变径转接。管壁厚度选取了兼顾耐热性能与结构强度的规格，能够承受发动机长时间高负荷运行时的排气高温，不会出现高温蠕变导致的管路变形问题。管路表面的金属质感处理也考虑了实际使用中的耐腐蚀需求，能够抵御排气过程中产生的冷凝水、少量酸性物质的侵蚀，延长部件的使用寿命。

　　在实际工程应用里，这类排气连接管的设计还要兼顾振动解耦的需求，因为发动机运行过程中会产生持续的宽频振动，如果管路刚性过强，很容易把振动传递到车身侧，引发驾乘舱的NVH问题，这款弯管的弯折角度设计也在一定程度上利用了管体自身的弹性形变，吸收部分发动机传递过来的振动，减少对后续排气系统的硬连接冲击。同时，法兰端的安装孔设计也预留了合理的公差带，能够抵消发动机运行过程中产生的少量位移，避免安装螺栓出现剪切断裂的问题。对于三维建模从业者来说，这类管路的建模过程需要重点关注中心线的曲率连续性，保证弯管段的壁厚均匀，法兰端的安装孔位要和对接的歧管接口完全匹配，同时要预留出密封垫片的压缩空间，不能出现安装面干涉的问题。在做装配校验的时候，还要模拟发动机在悬置上的极限跳动位置，确认弯管在全工况位移下都不会和周边部件发生磕碰摩擦，避免长期使用过程中出现管壁磨穿的故障。
