工业级二氧化碳激光发生装置结构设计

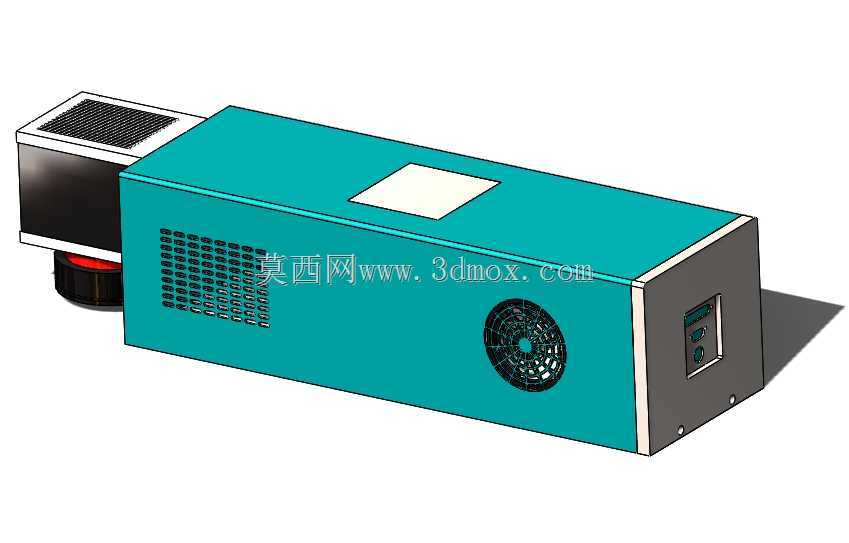

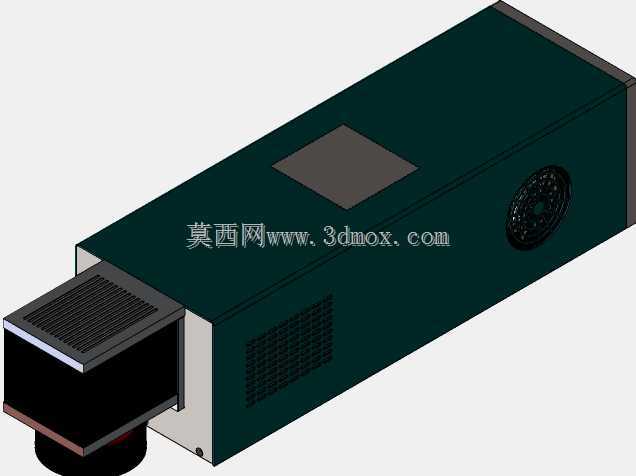

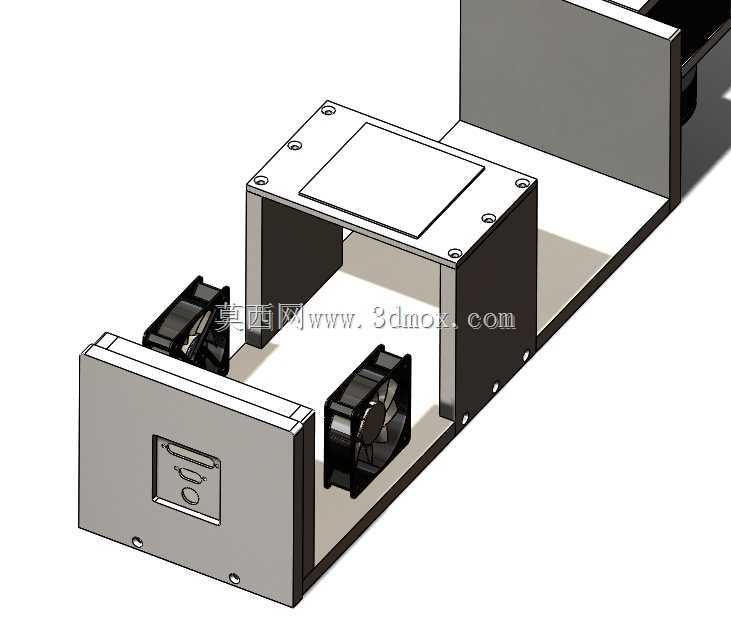

　　在工业激光加工产线的布局规划中，激光源作为整套加工系统的核心能量输出单元，其结构设计的合理性直接决定了整套设备的运行稳定性与加工精度上限，这套二氧化碳激光发生装置的三维结构，完全围绕工业现场长时间连续作业的实际需求展开设计，适配激光打标、非金属材料切割、焊接辅助预热等多类加工场景。从实际安装适配的角度来看，该装置采用长方体一体化壳体结构，主体壳体的长宽高比例经过多轮现场安装验证，既能够容纳内部谐振腔、冷却回路、驱动电源板等核心组件，又能适配市面上多数主流激光加工设备的安装仓尺寸，安装边界预留了足够的紧固件孔位，侧面与端面的安装孔位采用对称式布局，支持卧式吊装、侧装、平台平放三种安装方式，

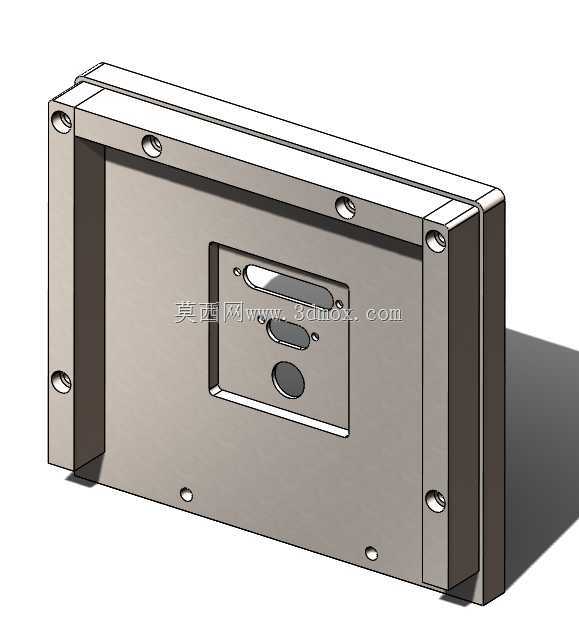

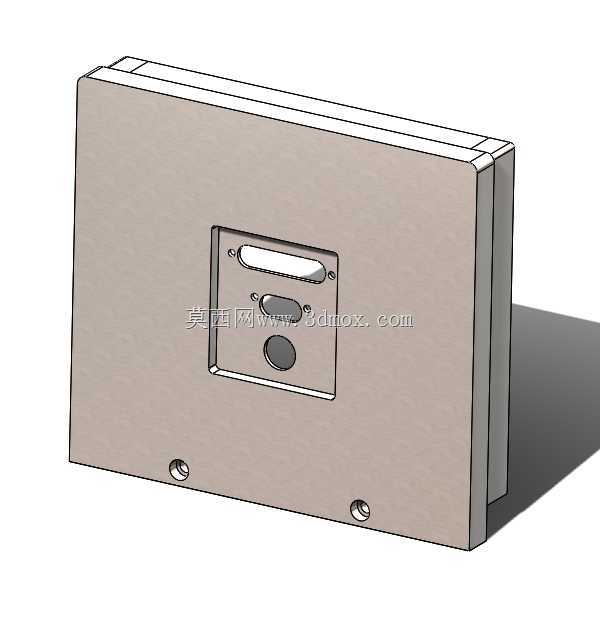

　　不需要额外设计转接支架就能直接适配多数现有设备的安装位，降低了设备改造的结构设计工作量。装置的散热结构设计完全贴合工业车间的连续运行需求，侧端面配置大尺寸轴流风扇安装位，侧面壳体排布矩阵式通风散热孔，进风与出风的风道走向完全避开内部核心光学组件的安装区域，既能够保证长时间满功率运行时内部热量快速排出，又能避免车间内的粉尘、加工碎屑随气流直吹光学镜片，减少日常运维的镜片清洁频次。装置一端延伸出的激光输出头模块，采用独立的隔振结构与主体壳体连接，输出端的接口尺寸符合行业通用的激光光路接驳标准，能够直接对接振镜扫描系统、固定光路传输组件等下游部件，不需要额外加工转接法兰。壳体端面预留的控制接口与电源接口采用下沉式布局，

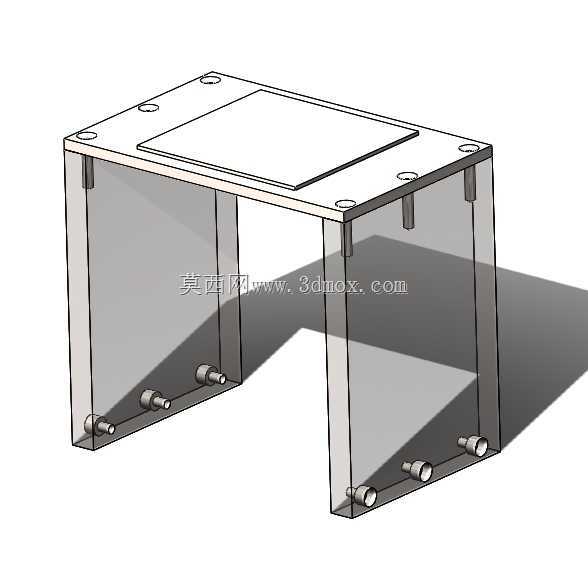

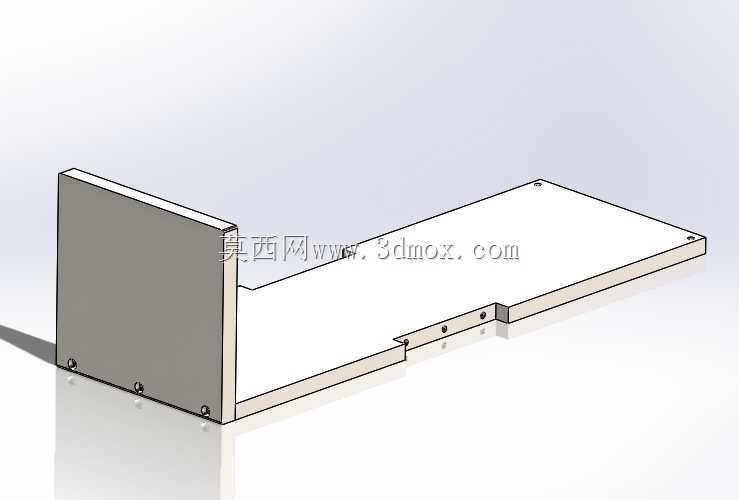

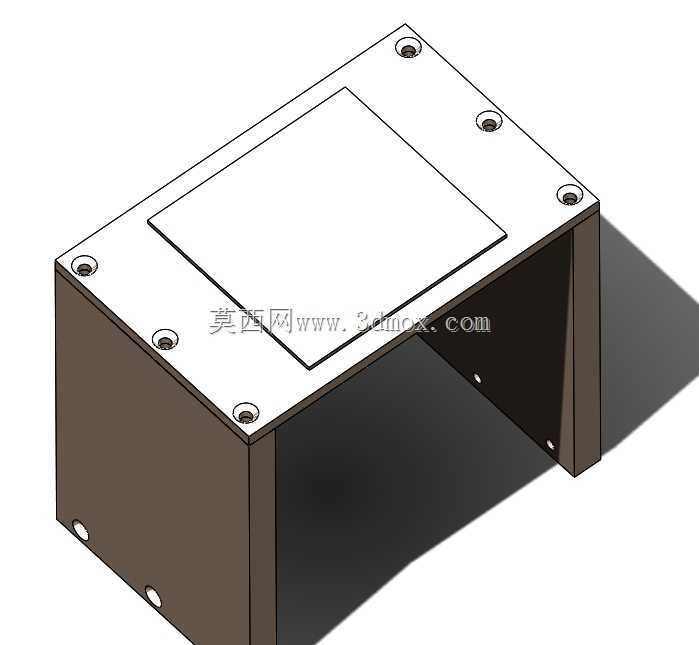

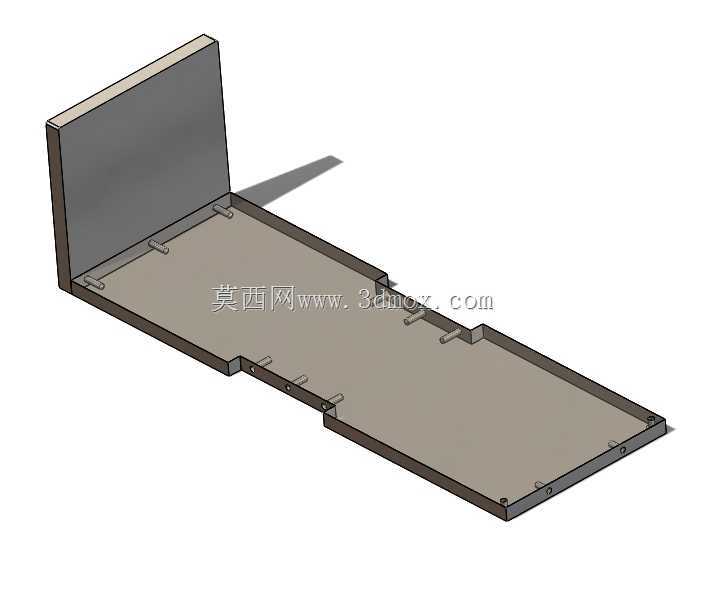

　　接口周边设计有走线防护凸台，能够避免现场布线时线缆弯折过度导致的接触不良，同时也能防止加工过程中飞溅的碎屑直接磕碰接口端子。从结构设计的思路来看，整套装置的壳体采用分块拼接式结构，上盖板、侧端板、主体框架均为独立可拆结构，日常维护时不需要完全拆解整套装置，仅需拆卸对应位置的盖板就能完成内部组件的检修、镜片擦拭、冷却回路检查等操作，大幅缩短了设备停机维护的时间。壳体表面的散热孔排布经过流体仿真验证，在保证通风面积的前提下，孔位的尺寸设计能够阻挡直径1mm以上的加工碎屑进入壳体内部，适配金属加工、木材加工、塑胶加工等多类存在粉尘飞溅的生产场景。装置底部预留的接地端子安装位，符合工业电气安全的布线要求，能够直接对接车间设备的接地系统，

　　避免静电积累对内部精密驱动电路造成干扰。在实际产线应用中，这类二氧化碳激光源主要负责输出稳定波长的红外激光，通过配套的光路传输系统将能量传导至加工点位，完成亚克力、木材、皮革、塑胶等非金属材料的切割、打标、雕刻作业，也可用于金属材料焊接前的表面预热处理，相比其他类型的激光发生装置，二氧化碳激光源的光电转换效率更高，对非金属材料的能量吸收适配性更好，在包装印刷、工艺礼品加工、电子元器件打标等领域有着广泛的应用。这套三维结构完整还原了装置的所有安装特征、接口位置、散热布局，结构工程师在做整套激光加工设备的布局设计时，可以直接调取该模型进行安装干涉检查、布线空间预留、散热风道匹配，不需要再手动测绘激光源的外形尺寸，能够大幅缩短整套设备的研发设计周期，也能提前规避安装过程中可能出现的孔位不匹配、空间不足等问题。装置内部的组件安装位预留了合理的走线空间，高压驱动部分与光学谐振腔部分采用分隔式腔体设计，既能够避免电磁干扰对激光输出稳定性造成影响，也能防止高压部分的异常发热传导至光学组件，保证激光输出功率的长时间稳定性。
