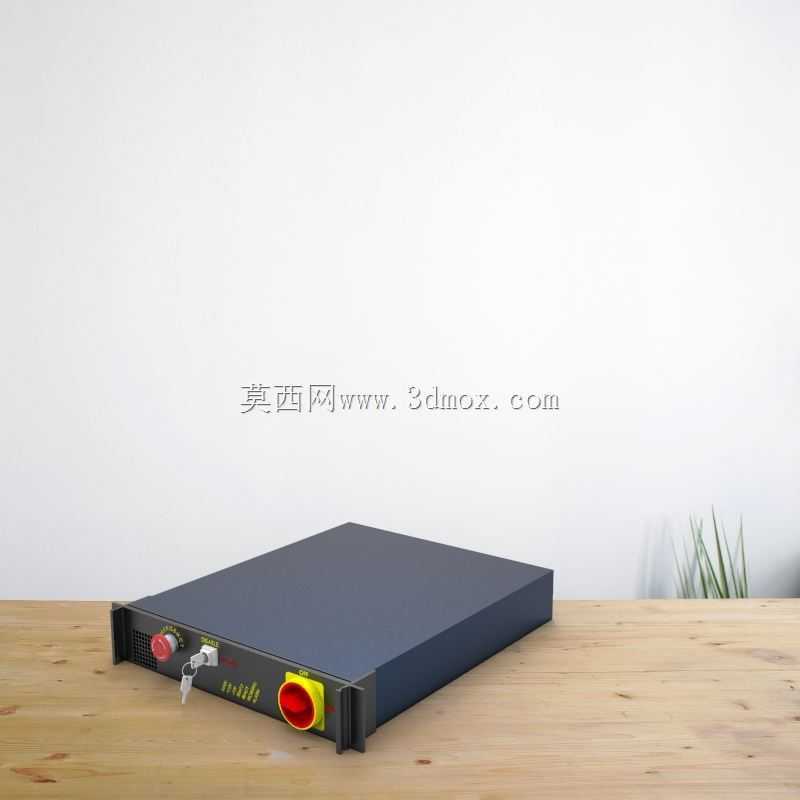

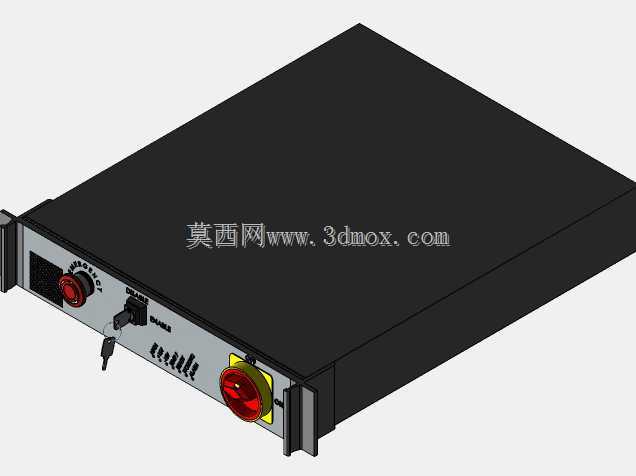

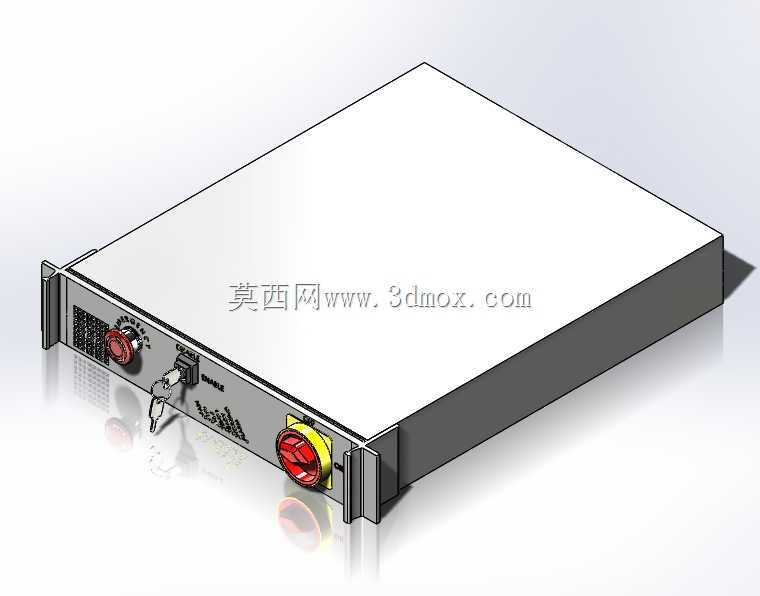

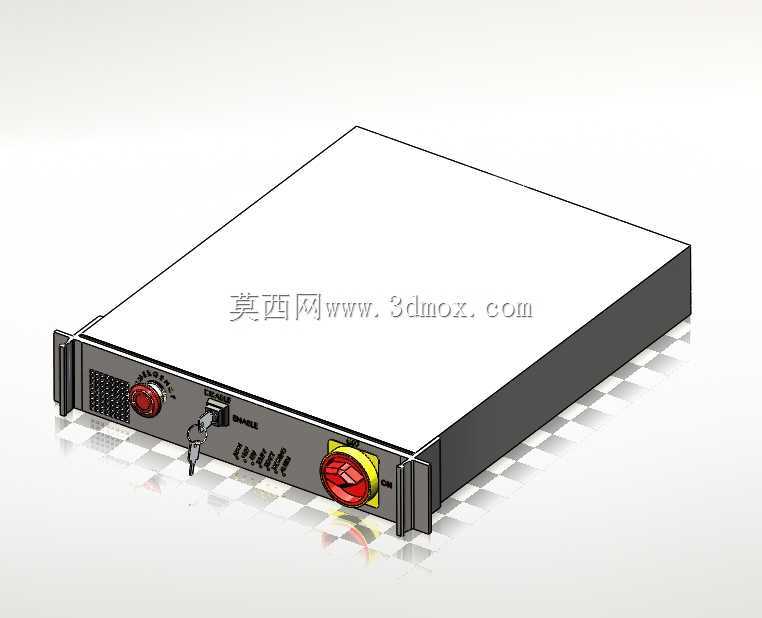

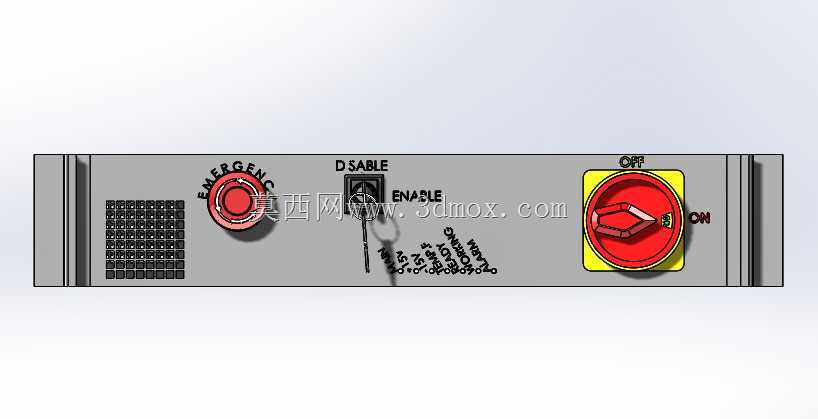

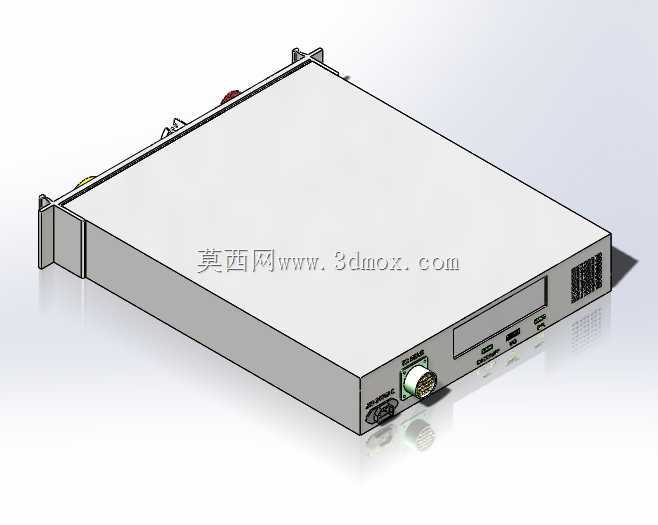

在软包装、纸品加工、橡塑制品生产的产线末端标识环节,传统喷墨打标设备始终存在耗材成本高、非吸收性材料附着力差、维护频次高的痛点,这款CO2激光打标控制机箱的结构设计,正是针对这类场景的适配性开发,核心解决非极性材质、多孔材质表面永久标识的设备搭载需求。从整机结构布局来看,采用标准19英寸机架式安装形态,机箱深度控制在常规工业机柜的兼容范围内,可直接嵌入标准工控机柜安装位,也可通过侧边固定耳独立安装在打标设备机架侧方,安装孔位完全匹配通用工业机柜的U位间距标准,无需额外加工转接件,适配现有产线的设备改造升级需求。前面板的操作区域布局完全贴合一线操作人员的使用习惯,急停按钮布置在面板右下角最易触达的位置,采用带防护圈的大直径蘑菇头按钮,
触发行程短、按压力度适中,紧急状态下可快速切断设备输出;电源开关带钥匙锁止结构,可避免非授权人员误启动设备,符合工业设备的安全操作规范;状态指示灯组横向排布在开关旁,可直观显示电源、激光就绪、故障、运行四类核心状态,操作人员无需打开软件界面即可快速判断设备运行状态。面板左侧预留的散热格栅采用错位冲孔结构,在保证通风面积的同时可阻挡大粒径粉尘进入机箱内部,适配生产车间多尘的使用环境,格栅内侧预留了防尘棉安装槽,可根据现场粉尘浓度加装不同过滤等级的防尘棉,无需改动机箱主体结构。机箱内部采用分层布局设计,上层为激光电源与驱动模块安装区,下层为控制板卡与接口扩展区,两层之间设置金属隔板实现电磁屏蔽,避免高压驱动模块对弱电控信号产生干扰;

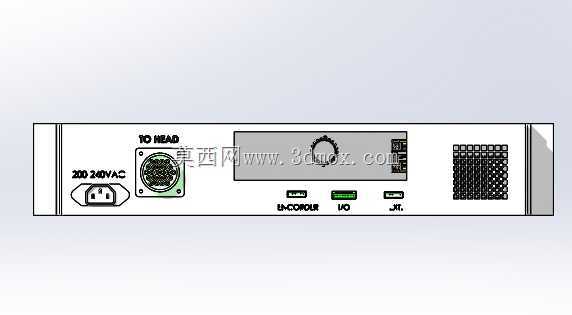

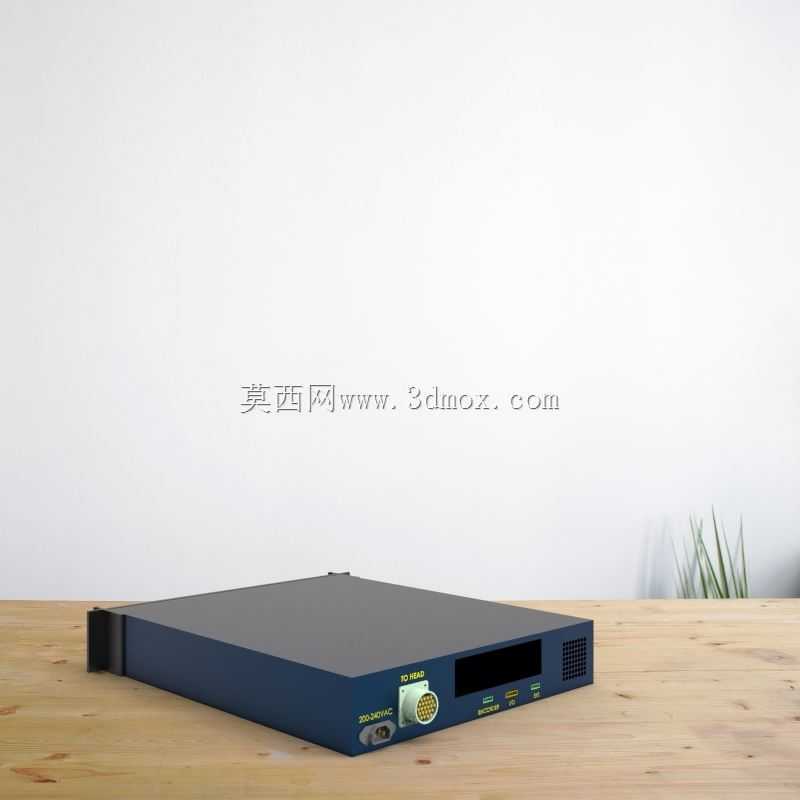

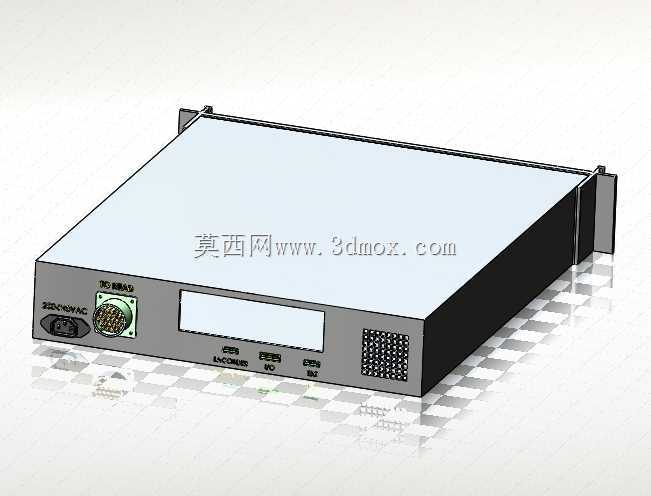

所有内部走线均预留走线槽位,强电与弱电走线槽物理分隔,接线端预留足够的操作空间,方便后期维护时的线路检修与部件更换。接口区域全部布置在机箱后侧,包含激光输出控制接口、振镜驱动接口、外部触发输入接口、通讯接口与电源输入接口,接口排布间距充足,可适配常规工业连接器的插拔操作,不会出现相邻接口插头干涉的问题;后侧同样设置散热通风口,与前面板进风口形成贯穿式风道,可在无额外风扇的情况下满足常规工况下的散热需求,高负载工况下可在后部通风位加装轴流风扇,安装位已预留固定孔位。这款机箱的结构设计充分考虑了工业现场的使用强度,壳体采用1.5mm厚冷轧钢板折弯成型,拼接处采用满焊后打磨处理,整体刚性充足,
在产线振动环境下不会出现结构共振导致的部件松动;表面采用哑光喷塑处理,耐油污、耐划伤,日常生产中沾染的油墨、灰尘可直接用中性清洁剂擦拭,不会出现表面涂层脱落的问题。从功能适配性来看,这款控制机箱可搭载10W功率段的CO2激光打标核心部件,可在塑化膜、纸张、PP、橡胶等喷墨打标难以附着的材料表面实现永久标识,打标过程无耗材、无挥发污染物,相比传统喷墨方案可大幅降低长期使用成本,同时标识内容耐摩擦、耐溶剂擦拭,满足产品追溯标识的长期留存要求。在结构设计阶段,已充分考虑核心部件的安装兼容性,激光模块、驱动板、控制板的安装孔位均做了通用化设计,可适配不同厂商的同规格核心部件,降低后期备件替换的选型难度;机箱边角均做了圆角钝化处理,避免安装维护过程中划伤操作人员,所有外露固定螺丝均采用防锈材质,适配生产车间可能存在的潮湿、轻微腐蚀环境。
