多轮组三角排布皮带传动总成结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:416676
  • 多轮组三角排布皮带传动总成结构
  • 多轮组三角排布皮带传动总成结构
  • 多轮组三角排布皮带传动总成结构
  • 多轮组三角排布皮带传动总成结构
  • 多轮组三角排布皮带传动总成结构
  • 多轮组三角排布皮带传动总成结构
  • 多轮组三角排布皮带传动总成结构

  这套带传动结构在轻工输送、小型机床进给、纺织设备牵伸机构里的应用十分普遍,区别于常规的两轮对置传动,四组带轮的三角排布设计,核心是解决单平面内多轴动力分流的布局痛点,很多时候设备内部的动力输出端和多个执行端不在同一直线,甚至存在高度差,常规的平带两轮传动要么需要额外增加张紧轮组,要么会出现带体包角不足打滑的问题,这套排布刚好利用不同直径带轮的位置错落,在有限的安装空间内完成动力的分流传递,不需要额外增设张紧结构就能保证每一段带体的有效包角。

  从实际功能来看,这套结构里不同直径的带轮对应不同的传动比需求,大直径轮组一般对接动力输入端或者低转速大扭矩的执行端,小直径轮组负责高转速小负载的动力分流,带体采用三角带适配轮槽结构,传动过程中能依靠带体和轮槽的楔形摩擦力提升传动效率,相比平带传动能降低30%左右的预紧力需求,减少轴端的径向负载,延长支撑轴承的使用寿命。日常设备运维中,这种排布的带体拆装也更方便,不需要挪动主从动轴的安装位置,只需要松开其中一个可调轮组的固定螺栓就能完成带体更换,比同轴多级轮系的维护效率高不少。

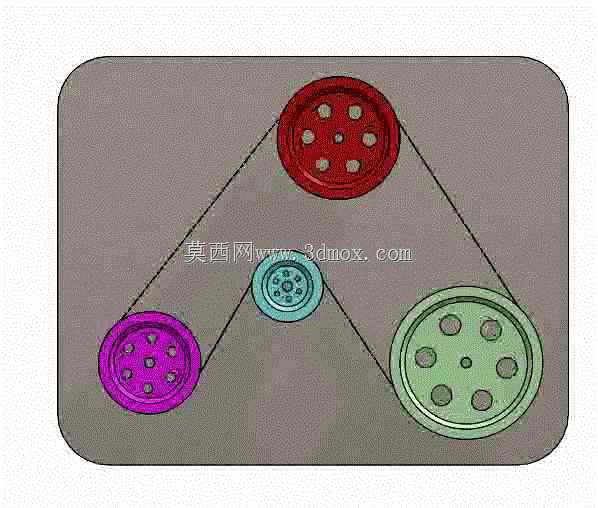

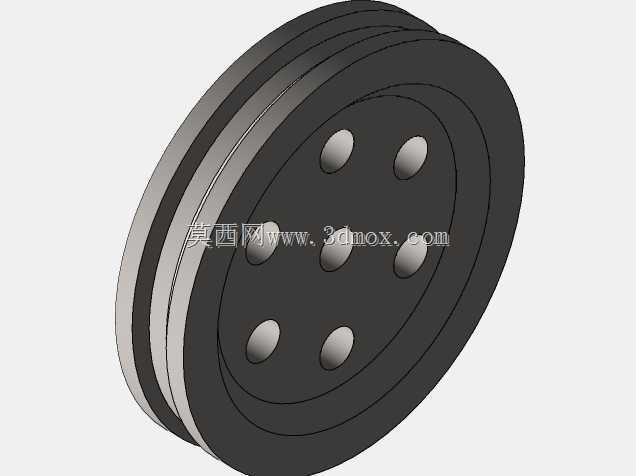

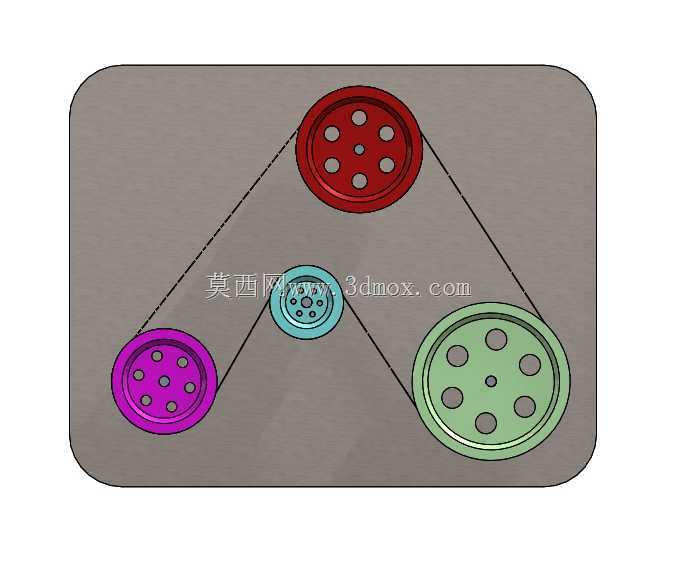

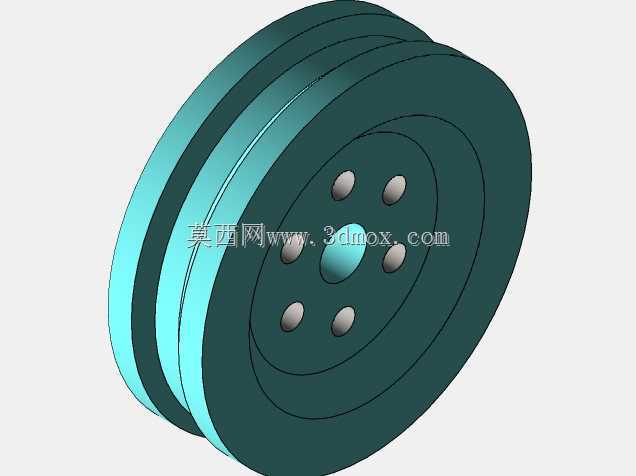

  设计层面上,这套轮组的排布首先要核算每一段带体的中心距和包角,最小的带轮包角不能低于120度,否则负载波动时容易出现打滑丢转的问题,图中四个轮的位置刚好让每一段跨接的带体都能满足包角要求,红色上置轮、紫色左下轮、青色中间张紧轮、绿色右下轮的位置,形成的三角支撑结构让带体在运行过程中的抖动量控制在合理范围内,不需要额外增加带体导向托辊。每个带轮的轮缘都做了减重孔设计,不是为了单纯省材料,而是降低轮体自身的转动惯量,设备启停瞬间的惯性冲击会更小,尤其是频繁正反转的工况下,小转动惯量的轮体能减少传动带的瞬时冲击载荷,避免带体过早出现疲劳断裂。

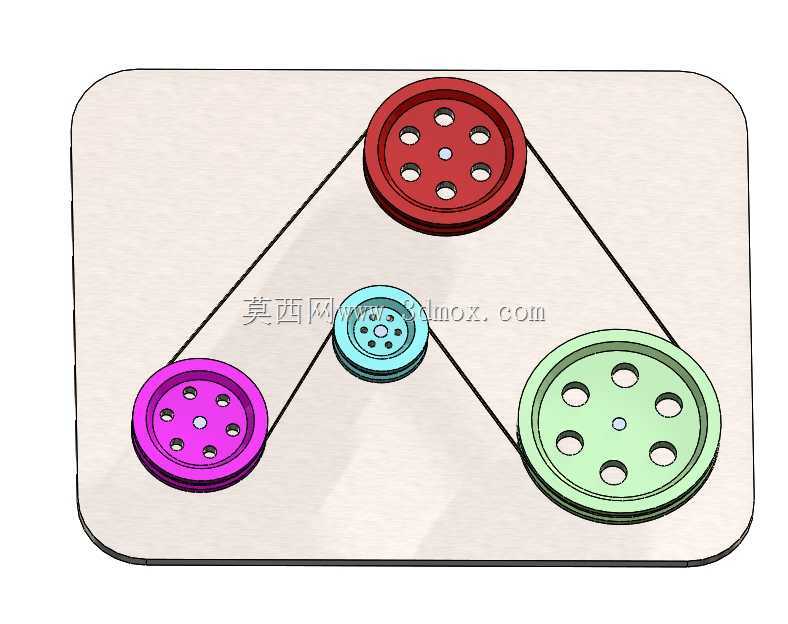

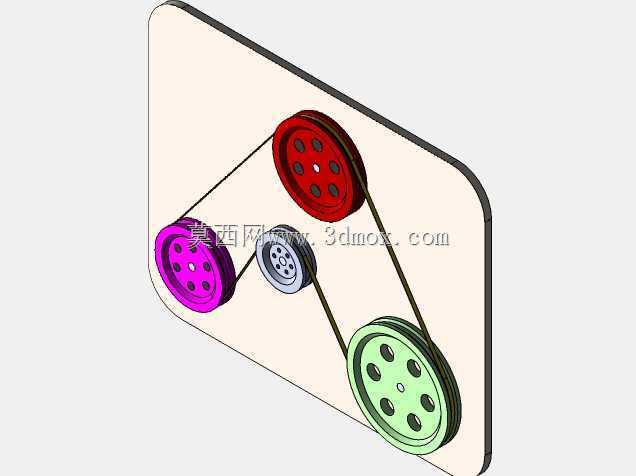

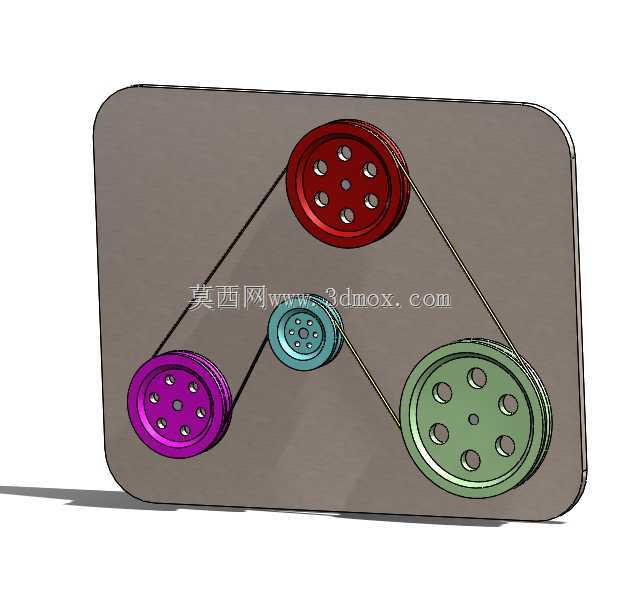

  安装边界方面,这套总成的整体安装面是矩形圆角安装板,所有轮组的固定轴座都采用同轴度定位止口设计,安装时只需要将轴座对准安装板上的预制定位孔,拧紧固定螺栓就能保证各轮的平行度,不需要反复打表调整轮系的共面度,安装板的圆角设计是为了避免设备内部布线或者维护时剐蹭操作人员,也能减少安装板边角的应力集中,长期受振动影响不会出现边角开裂的问题。各轮的轴伸端都预留了标准键槽,对接动力源或者执行端的时候可以直接采用平键连接,轴端的螺纹孔方便安装轴向挡圈,防止带轮运行过程中出现轴向窜动。

  实际选型适配的时候,要注意不同负载工况下的带体型号匹配,如果是输送类设备的大负载工况,要对应更换轮槽尺寸适配的窄V带,如果是轻载的精密传动工况,可以更换同步带轮和同步带,这套安装板的孔位是通用化设计的,更换不同类型带轮的时候不需要重新加工安装板,只需要匹配对应轴径的轴座即可。另外中间的小直径轮组除了参与动力分流,还兼具一定的张紧调节作用,其安装孔是长圆孔结构,运行一段时间带体出现松弛的时候,只需要调整这个小轮的位置就能重新张紧带体,不需要拆动其他三个主传动轮的固定位置,能大幅减少日常维护的调校工作量。

  在传动精度要求不高的通用设备里,这种多轮组带传动结构比齿轮传动的成本低60%以上,而且运行噪音更小,不需要持续的润滑油维护,对安装环境的清洁度要求也更低,哪怕是有少量粉尘的生产车间,也能稳定运行,不会像齿轮传动那样进入粉尘就出现快速磨损的问题。设计的时候还要注意带轮的轮槽表面粗糙度要控制在合理范围,太光滑会降低摩擦力容易打滑,太粗糙会加速带体的磨损,一般轮槽工作面的粗糙度控制在Ra1.6到Ra3.2之间最合适,既能保证足够的摩擦系数,又不会过快磨损带体的接触表面。
