带多档位切换结构的旋钮调节控制箱

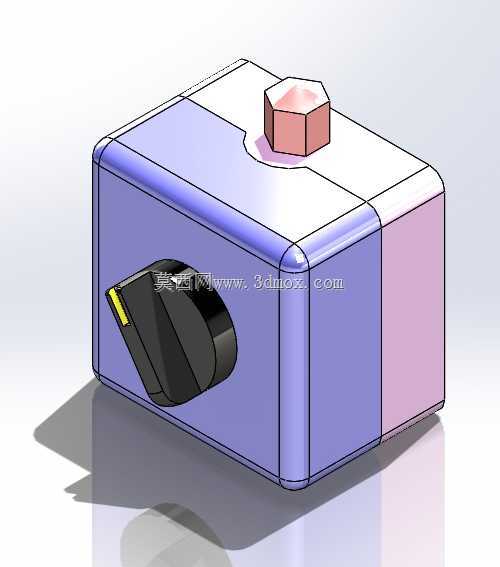

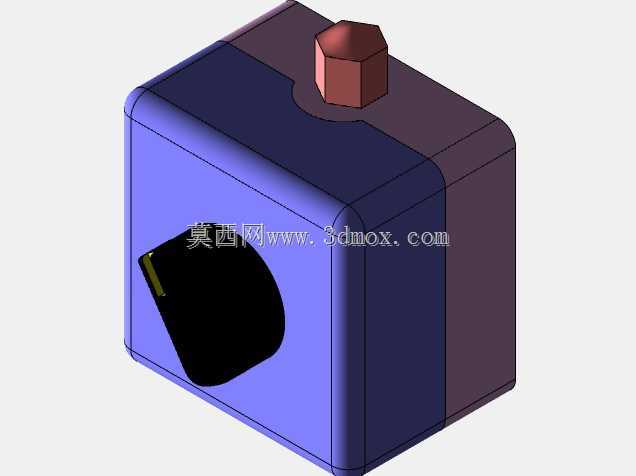

　　在小型台式实验设备、桌面型工控终端、小型温控/调速装置的操作端设计中，这类集成式旋钮调节箱体是非常常见的人机交互载体，它不需要复杂的触控屏交互逻辑，依靠物理旋钮的档位反馈就能完成参数调节、模式切换的操作，对于车间现场、实验室等需要戴手套操作、或者对操作可靠性要求较高的场景，物理旋钮的操作容错率远高于触控类交互组件。从结构设计的角度看，这个调节箱的壳体采用了圆角过渡的分体式拼接结构，主体壳体分为主腔室、侧端盖两个核心部分，主腔室预留了两个操作件的安装位：顶面的六棱形旋钮为档位选择组件，侧面的拨杆式旋钮为参数调节组件，两个操作件的功能分区清晰，顶面旋钮负责模式切换这类不需要频繁调整的功能，侧面旋钮负责参数微调这类需要操作反馈的功能，

　　操作时不会出现误触的情况。壳体的安装边界设计充分考虑了桌面放置与嵌入式安装两种场景，底部为平整的安装基准面，四个边角的圆角半径统一，既可以直接放置在工作台面作为独立操作终端使用，也可以通过侧面的安装孔位固定在设备面板上，作为整机的操作控制单元嵌入安装。设计过程中，操作件的手感反馈是核心考量点，顶面的六棱旋钮采用了多边形防滑结构，旋转时每一个档位都有清晰的卡点反馈，操作人员不需要目视就能确认档位是否切换到位；侧面的拨杆旋钮做了加长的拨柄设计，拨柄端部做了黄色的标识位，用来指示当前旋钮的指向位置，拨柄的旋转阻尼经过匹配，既不会因为阻尼过小出现误碰移位，也不会因为阻尼过大导致操作费力。壳体的内部腔体预留了足够的走线空间，

　　旋钮组件的接线端可以直接在腔体内完成接线，不需要额外预留走线槽，侧端盖采用卡扣加螺丝的双重固定方式，日常维护时只需要拆下侧端盖就能完成内部接线检查、组件更换的操作，不需要拆开整个箱体。在实际应用中，这类调节箱可以适配小型加热台的温度档位调节、小型输送线的速度调节、实验仪器的模式切换等多种场景，壳体的防护等级可以满足常规室内工业场景的使用需求，边角的圆角设计也避免了尖锐边角对操作人员造成磕碰伤害。从建模逻辑上看，整个壳体的建模采用了实体抽壳加局部切除的方式，先绘制主体的拉伸轮廓，完成圆角过渡后再进行抽壳，之后分别切除两个操作件的安装孔位，最后添加旋钮、拨杆的细节结构，所有安装孔位的尺寸都匹配标准的旋钮组件安装尺寸，不需要二次修改就能直接对接标准件选型。两个操作件的安装位都做了下沉式的定位台阶，旋钮安装后不会突出壳体过多，既保证了操作的便利性，也避免了旋钮受到外力碰撞出现损坏。
