圆角方形M字母标识立体造型设计

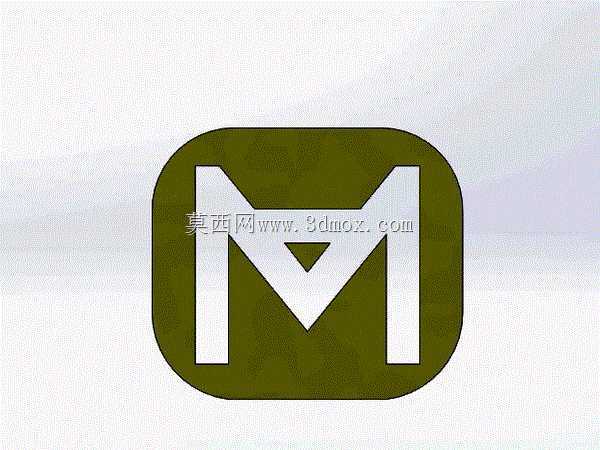

　　在工业产品外观标识、设备铭牌定制、品牌视觉落地的相关结构设计场景中，这类字母类立体标识的建模精度直接影响后续激光切割、冲压成型、CNC精雕加工的成品匹配度，很多刚入行的结构设计师容易忽略标识造型与安装基面的适配细节，导致最终打样的标识件出现贴合缝隙、边缘刮手、视觉比例失调的问题。这款M形标识采用圆角方形外框作为承载基底，外框的圆角半径经过反复调校，既避免了直角外框在冲压加工时出现的应力集中开裂问题，也能让标识在安装到圆弧过渡的设备外壳、钣金箱体表面时，边缘不会出现翘边，适配绝大多数平面或小曲率弧面的安装场景。标识核心的M字母造型采用等宽笔画设计，笔画宽度与外框的边框厚度保持1:0.8的比例关系，视觉上不会出现笔画过粗显得臃肿、

　　过细导致加工时易断损的问题，M字母中间的倒三角负形做了微小的圆角处理，避免激光切割时锐角位置出现过烧缺口，也能减少后续表面处理时锐角位置的积漆问题。从安装边界来看，整个标识的外轮廓尺寸适配常见的设备铭牌安装位，既可以作为独立标识通过背胶、沉头螺丝固定在设备面板上，也可以嵌入到注塑外壳的预留凹槽内，作为产品的品牌识别符号使用，外框的厚度根据加工工艺的不同可以灵活调整，采用钣金冲压工艺时厚度控制在1-2mm即可满足强度需求，采用亚克力、金属CNC加工时厚度可以做到3-5mm，实现更强的立体视觉效果。在实际的设备生产场景中，这类标识不仅承担品牌识别的作用，部分场景下还会作为操作区域的功能提示符号使用，比如设备的功能档位标识、

　　管路流向标识的辅助符号，这就要求建模时的线条公差控制在±0.05mm以内，确保批量加工时每个标识的造型一致性，不会出现笔画错位、比例变形的问题。设计过程中特意将M字母的笔画与外框做了一体化连接处理，没有采用分体拼接的结构，避免了拼接缝隙带来的积灰、清洁困难问题，同时也提升了整个标识件的结构强度，在设备运输、日常使用过程中不会因为磕碰出现笔画断裂脱落的情况。外框的底部做了0.1mm的微小倒角，安装时可以更好地与基面贴合，即使基面存在微小的平面度误差，也不会出现明显的安装缝隙，对于需要做防水处理的户外设备标识，这个微小倒角还能填充密封胶，提升标识安装位置的防水性能。很多设计师在做这类标识建模时，容易直接导入平面矢量图拉伸成型，

　　忽略加工工艺对造型的细节要求，比如锐角未做圆角处理、笔画宽度不一致导致加工时材料变形、安装定位点缺失导致装配时出现偏移，这款M形标识在建模时就提前在标识背面预留了两个定位柱的安装位，定位柱的位置对称分布在M字母两个竖笔画的背面，既不会破坏标识正面的视觉完整性，也能在装配时快速定位，提升装配效率，定位柱的直径和长度适配常见的钣金开孔尺寸，不需要额外修改安装基面的孔位就能直接装配。在表面处理的适配性上，整个标识的所有外露面都做了均匀的拔模斜度处理，不管是做阳极氧化、喷塑、喷漆还是电镀处理，都不会出现积液、色差不均的问题，外框的边缘和字母笔画的边缘都做了R0.2的圆角处理，不会出现锐边割手的安全隐患，符合工业设备的外观安全设计要求。从应用场景延伸来看，这款标识的造型参数稍作调整就可以适配不同的使用需求，比如放大尺寸后可以作为厂区的导视标识、设备的大型品牌logo牌，缩小尺寸后可以作为按键标识、产品标签的立体造型，建模时的参数化设计思路让整个造型的比例调整非常便捷，不需要重新绘制草图就能快速修改外框尺寸、笔画宽度、圆角半径，适配不同的设计需求。
