工业铝型材框架双开门设备防护外罩

　　这款铝型材拼装式设备外罩，是车间非标自动化产线搭建中常用的外围防护构件，日常多用于包裹独立工位的加工、检测、组装类核心设备，把设备的运动部件、传动结构与车间人员通行区域做物理隔离，既避免生产过程中切屑飞溅、冷却液雾溢出污染车间环境，也能防止无关人员误触设备运行部位引发安全隐患，部分需要控尘、控温的精密装配工位，还可以在这款框架基础上加装密封板材、风淋或温控组件，直接改造成小型独立洁净作业舱。

　　从结构设计逻辑来看，整体框架采用标准工业铝型材通过角件、内置连接件拼接成型，没有采用焊接结构，所有连接点位都可以后期拆卸调整，不管是后续设备维护需要局部拆改框架，还是产线迭代调整设备尺寸，都能通过更换对应长度的型材、调整连接点位完成改造，不需要整体报废重做，能大幅降低产线调整的改造成本。框架的底部预留了标准脚轮安装位与可调支撑脚安装孔，日常固定工位使用时可以安装可调支撑脚，调平后抵消地面不平整带来的框架形变，需要频繁移位的工位则可以替换成带刹车的工业脚轮，单人就能推动整个外罩连带内部设备完成工位转移。

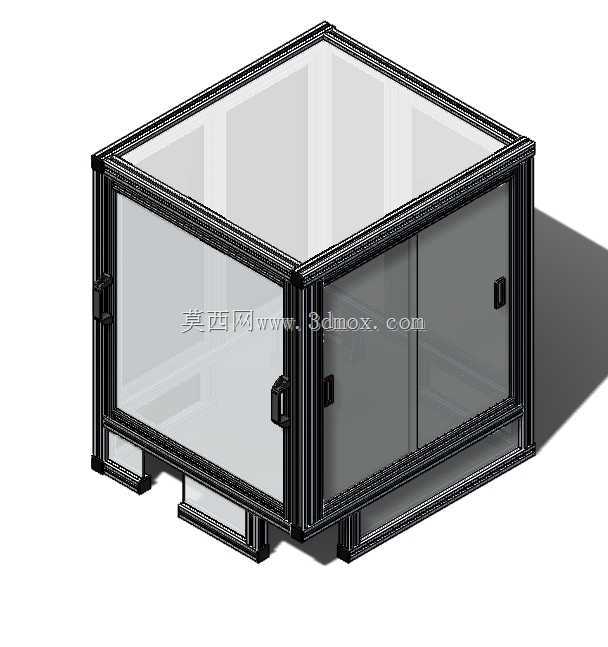

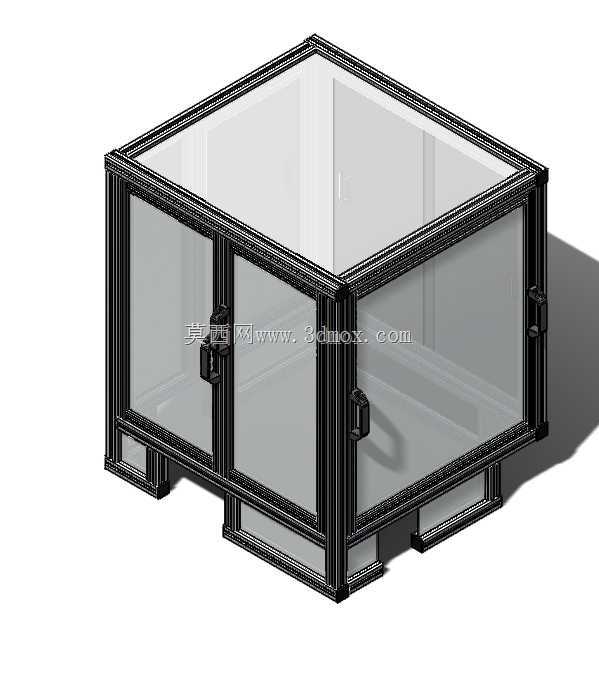

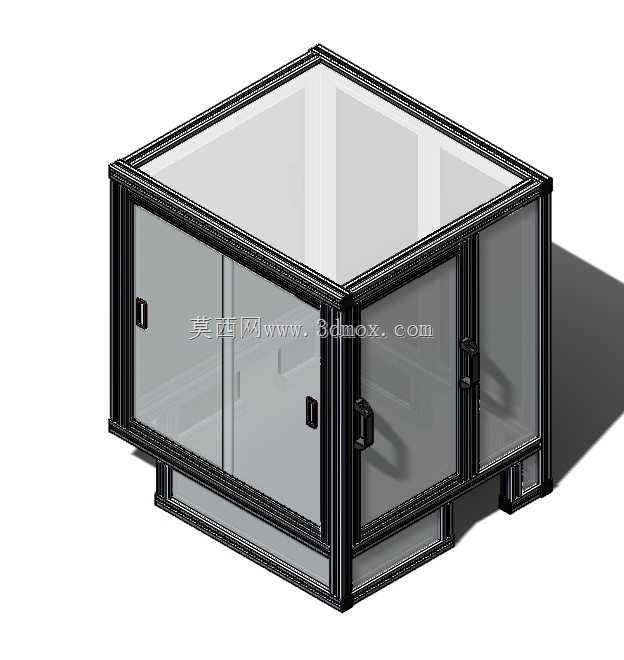

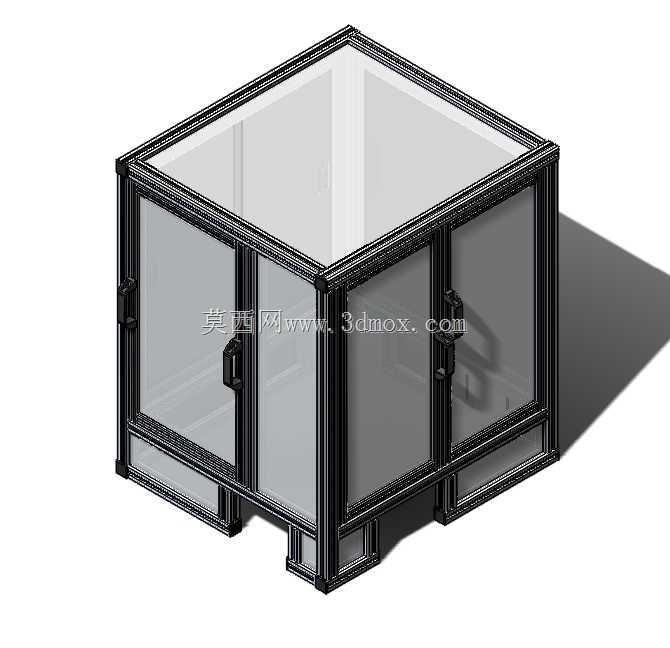

　　正面采用双开式透明门板设计，门板嵌装半透明耐力板，既可以在设备运行时全程观察内部的作业状态，不用频繁开门查看生产进度，也能阻挡内部的异物向外飞溅。门板采用隐藏式合页与型材框架连接，外侧安装嵌入式拉手，关闭后门板与框架表面齐平，没有外凸的构件，避免人员通行时剐蹭。门板与框架的贴合位置预留了密封胶条安装槽，加装胶条后可以实现缝隙密封，满足有防尘、隔音需求的工位使用。框架的顶部为敞口设计，预留了型材安装槽，用户可以根据实际需求加装顶部封板、照明灯具、排风管道或者吊装孔位，适配不同设备的走线、排风、吊装需求。

　　尺寸设计上，整体框架的长宽高比例适配多数桌面型、中小型立柜式工业设备的外围尺寸，框架的立柱、横梁型材选型兼顾了结构强度与轻量化需求，日常使用中不会因为人员倚靠、轻微碰撞出现框架变形，同时整体重量控制在单人可以完成组装的范围内，不需要借助吊装设备就能完成整体拼装。框架的侧面同样预留了板材安装槽，既可以安装透明板材做全可视化设计，也可以安装钣金、亚克力不透明板材，把设备的管线、辅助电源等部件隐藏在侧部夹层里，让整体外观更整洁。框架底部的型材预留了设备安装固定的T型槽，内部放置的设备可以通过T型螺栓直接固定在框架底部的型材上，不需要额外焊接安装支架，设备固定点位可以沿着T型槽任意调整，适配不同安装孔位的设备固定需求。

　　实际装配使用中，这款外罩的所有型材连接点位都做了沉头设计，连接螺栓全部隐藏在型材槽内，外表面没有凸起的螺栓头，不会积尘也方便日常擦拭清洁。门板的开合角度可以达到180度，完全打开后不会遮挡设备的正面操作空间，方便设备上下料、日常维护操作。框架的所有棱边都采用型材自带的圆角设计，没有尖锐的边角，避免人员磕碰受伤。针对需要走管线的场景，框架的横梁、立柱型材的槽道都可以用来布设气管、电缆，通过线槽盖板把管线隐藏在型材槽内，不需要额外在框架上打孔走线，整体布线更规整，后期维护排查线路时只需要拆下线槽盖板就能操作，不用拆解框架结构。
