30毫米行程XY轴手动移动板夹具

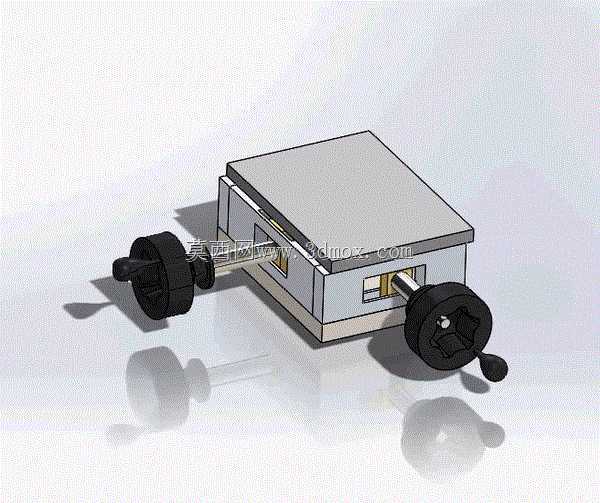

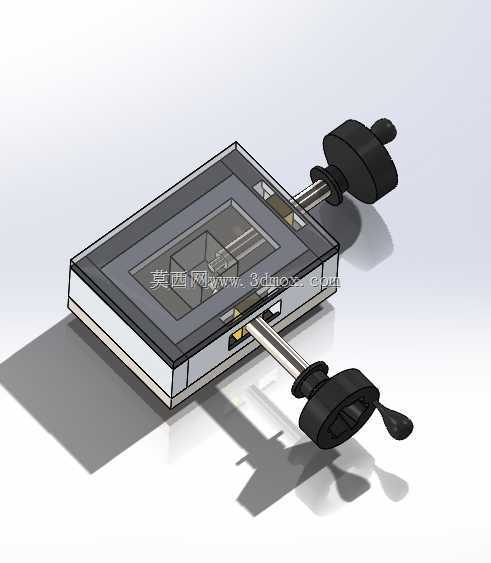

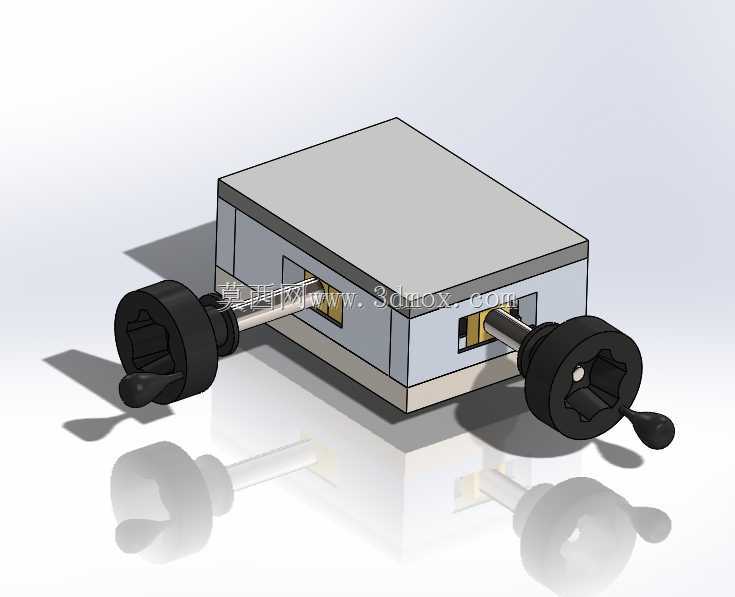

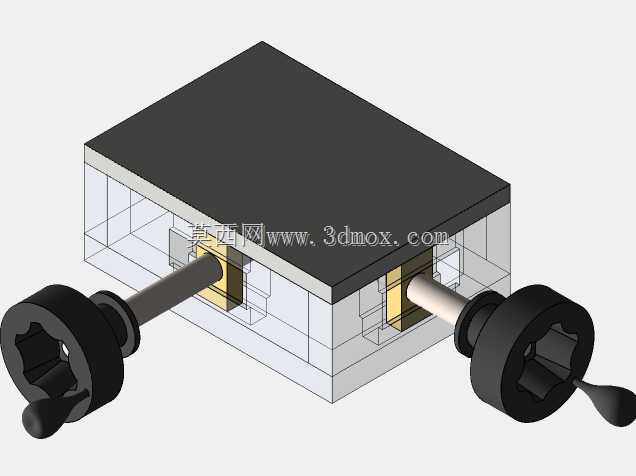

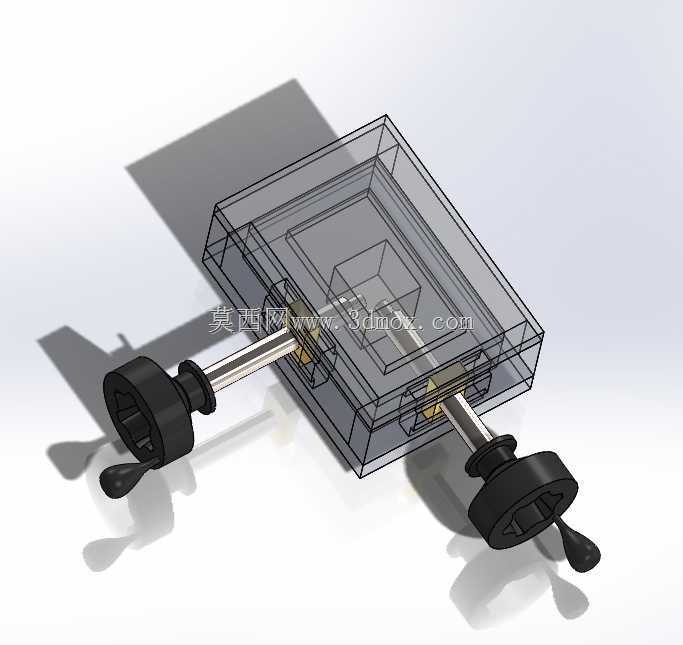

　　在小尺寸工件的精密装夹、检测工位定位、小型工装的位置微调场景中，这类带双轴调节的移动板夹具是非常实用的工装部件，尤其适合行程需求在30mm范围内的XY向位置调整作业，常见于实验室试样装夹、小型零件打标定位、微型加工工位的工件位置校准、光学检测的样件位移调节等场景，不需要接入气动或液压动力源，纯手动操作就能完成两个正交方向的位置微调，适配没有动力气源、布线空间受限的小型作业台使用。从结构设计逻辑来看，这款夹具采用了正交叠层的滑台布局，下层滑台负责单轴方向的位移输出，上层滑台垂直安装在下层滑台的移动板上，两个轴的调节手轮分别布置在相邻的两个侧面，操作时不会出现手部干涉，每个轴的调节都采用丝杆传动结构，手轮转动时带动丝杆旋转，

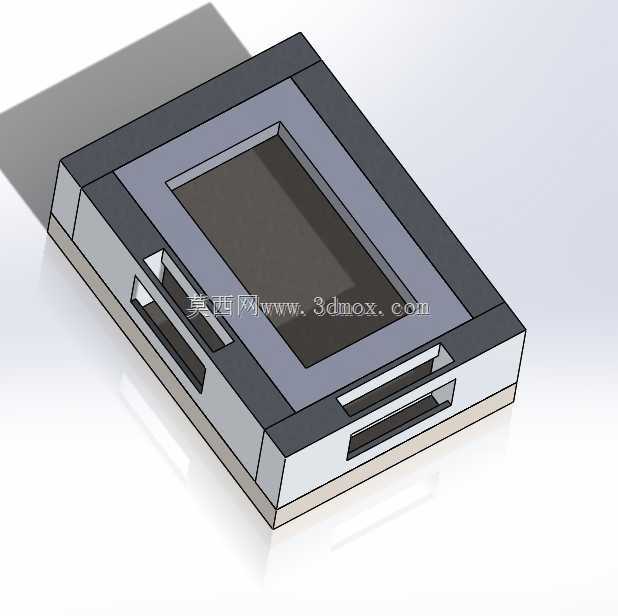

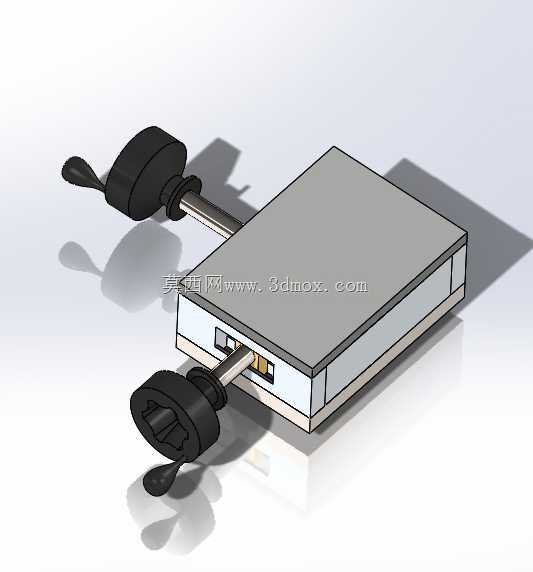

　　驱动对应的移动板沿着直线导轨方向做直线位移，丝杆的导程适配30mm的总行程，手轮转动的圈数对应明确的位移量，操作人员可以通过手轮的转动角度直观控制位移距离，不需要额外加装数显装置就能实现毫米级的位置调整，对于定位精度要求在0.1mm级别的作业场景完全能够满足使用需求。夹具的底座采用方正的箱式结构，底部预留了标准的安装孔位，可以直接通过螺栓固定在工作台面或者其他设备的安装基板上，安装边界清晰，整体外形方正紧凑，不会占用过多的工作台空间，上层的移动工作台面为平整的金属平板，台面可以根据实际使用需求加装定制的压块、定位销或者工件固定座，适配不同形状、不同尺寸的小型工件装夹，两个轴的导轨部分都做了隐藏式设计，

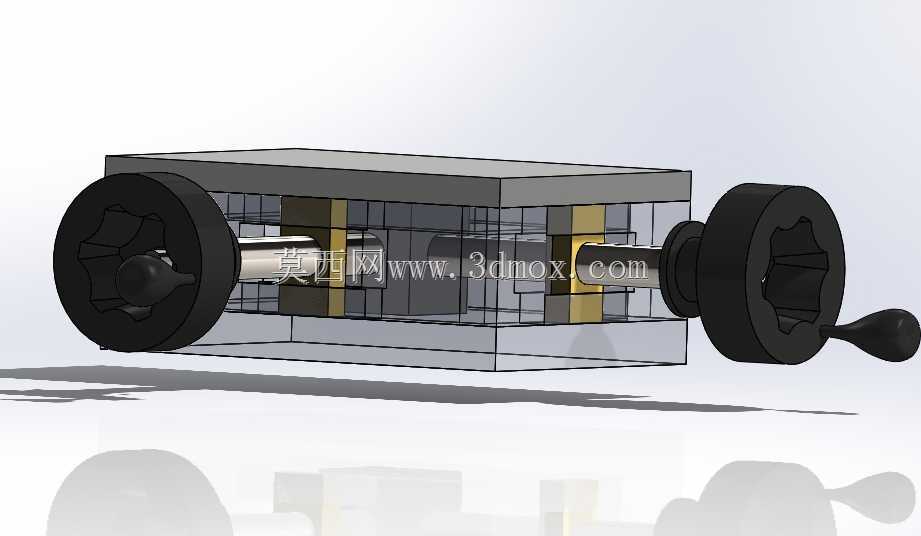

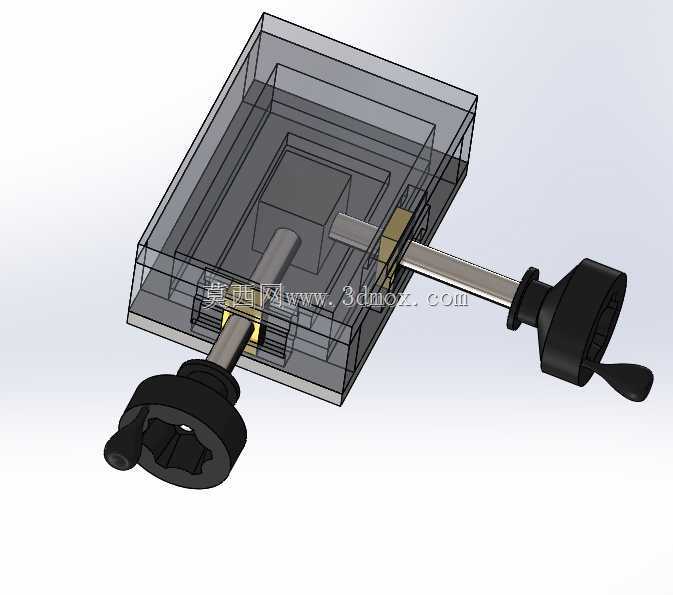

　　将传动丝杆和导向结构封闭在箱体内部，能够避免作业过程中的切屑、灰尘落入传动间隙，减少日常维护的频次，也能提升传动结构的使用寿命。在实际使用过程中，这类手动双轴夹具的优势在于操作门槛低，不需要复杂的控制系统调试，操作人员上手就能完成位置调节，锁紧结构集成在手轮位置，调整到目标位置后可以直接通过手轮的锁紧结构固定滑台位置，避免加工或者检测过程中出现位置偏移，相比单轴的滑台夹具，XY双轴的结构可以在不重新装夹工件的前提下完成平面内任意位置的调整，大幅减少重复装夹带来的定位误差，尤其适合需要在工件平面内多点位作业的工序，比如小型零件的多点打标、试样的多点硬度检测、小型传感器的多点位标定等场景。设计过程中重点考虑了手动操作的力臂适配，

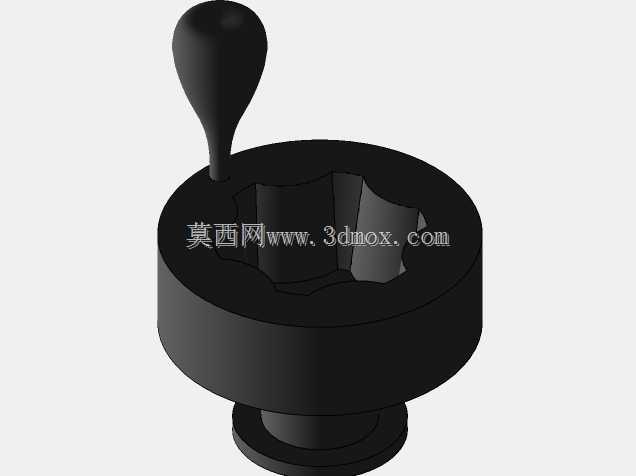

　　手轮的直径和握柄尺寸经过匹配，转动时不需要过大的操作力，即使是长时间连续调整作业也不会造成操作人员的手部疲劳，滑台的移动阻尼做了均匀化处理，全程移动过程中没有卡顿或者空程间隙，反向转动手轮时的回程间隙控制在极小范围内，保证位置调节的一致性，箱体的结构件采用刚性足够的金属材质加工，避免受力后出现结构变形，保证装夹和定位的稳定性，移动板的台面平面度经过精加工处理，保证工件安装后的基准面精度，不会因为台面的平面度误差影响工件的定位精度。这类夹具的安装不需要复杂的调试步骤，只需要将底座固定在平整的安装面上，确认两个轴的移动方向和作业需求的坐标方向对齐即可投入使用，日常使用中只需要定期在丝杆位置添加少量润滑脂就能保证长期顺畅运行，没有易损件需要频繁更换，在小型加工、检测、实验类的作业场景中能够大幅提升工位调整的效率，减少专用定位工装的定制成本，适配多品种小批量的柔性作业需求。
