调味品生产用手动气动组合式工装夹具

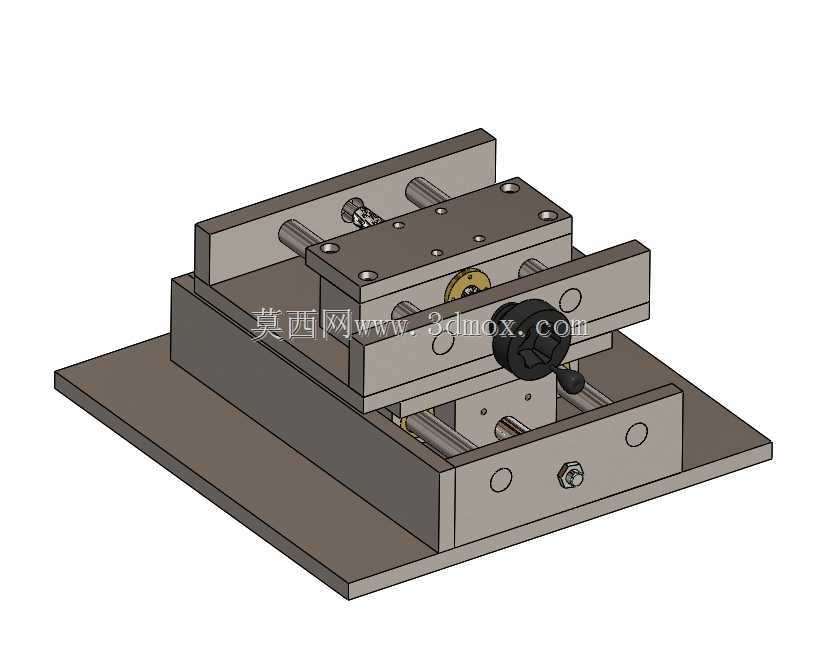

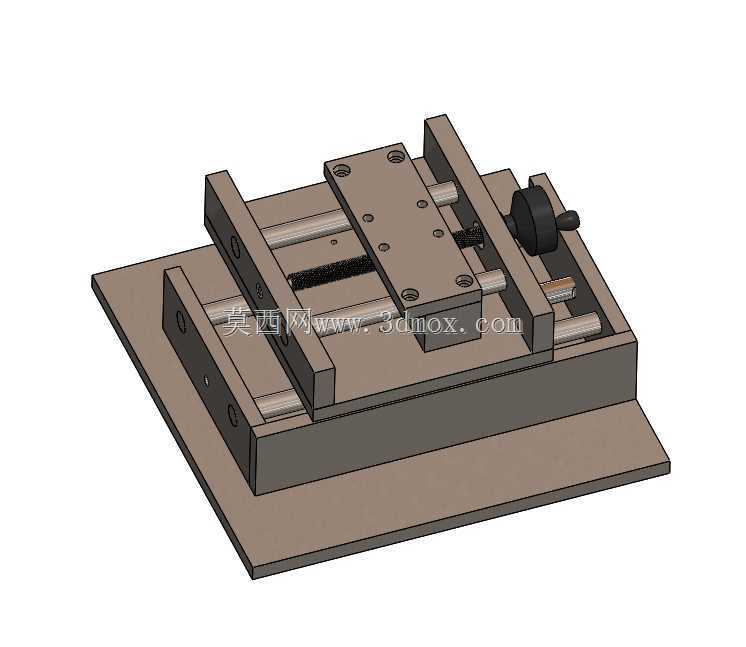

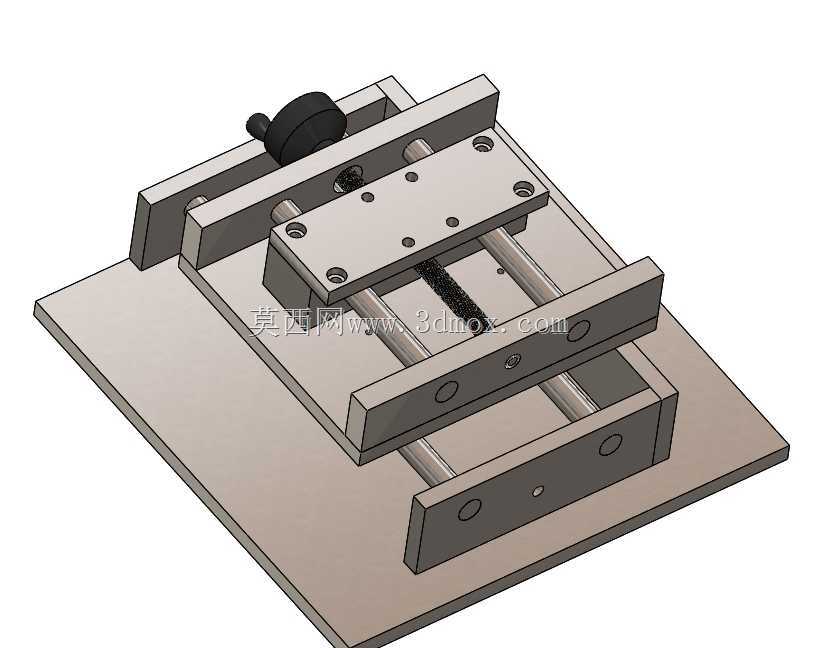

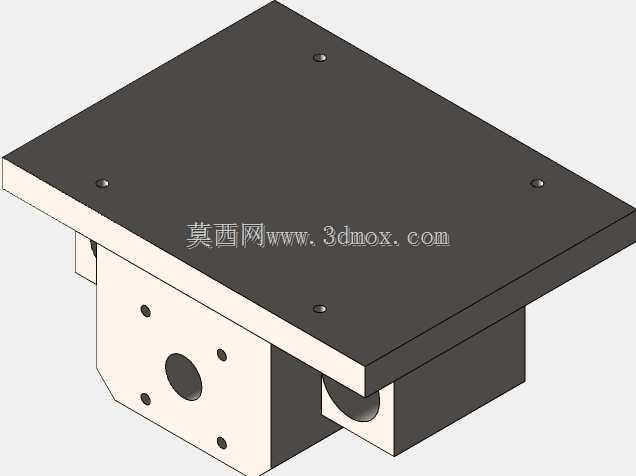

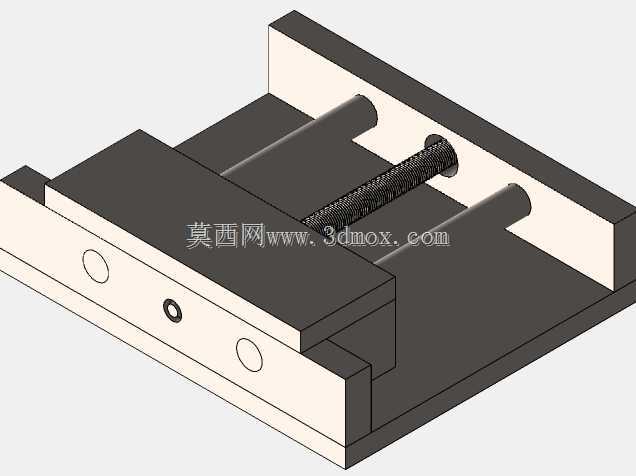

　　在调味品规模化生产的分装、压盖、贴标等多道工序环节中，工件定位夹紧的一致性直接影响整线生产节拍与成品合格率，这款组合式夹具正是针对调味品生产场景中多规格小型工件的装夹需求开发，兼顾手动微调与气动快夹的双重优势，适配中小批量多品类的柔性生产需求。从实际应用场景来看，该夹具可直接安装在调味品生产线的接驳工位、半自动包装工位或者小型专机工作台上，用来固定玻璃瓶、塑料调味瓶、异形调味包载体等不同形态的工件，避免加工或包装过程中工件出现偏移、晃动问题。不同于单一驱动形式的夹具，这款夹具采用双层滑台结构设计，下层滑台负责X方向的位置调整，上层滑台负责Y方向的位置微调，两个方向的导轨均采用圆柱直线光轴配合铜套导向，导向阻力小，调整顺滑无卡滞，

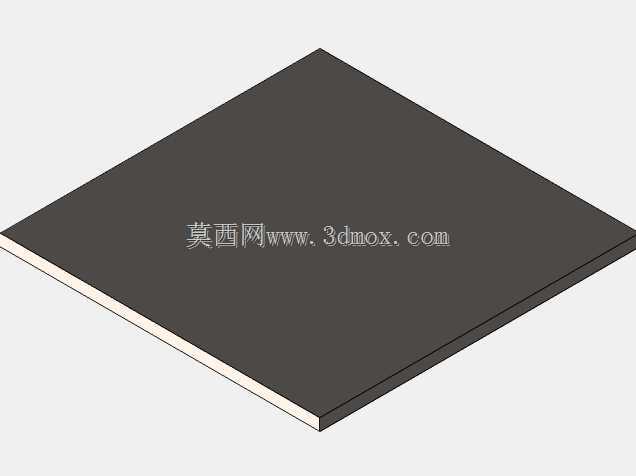

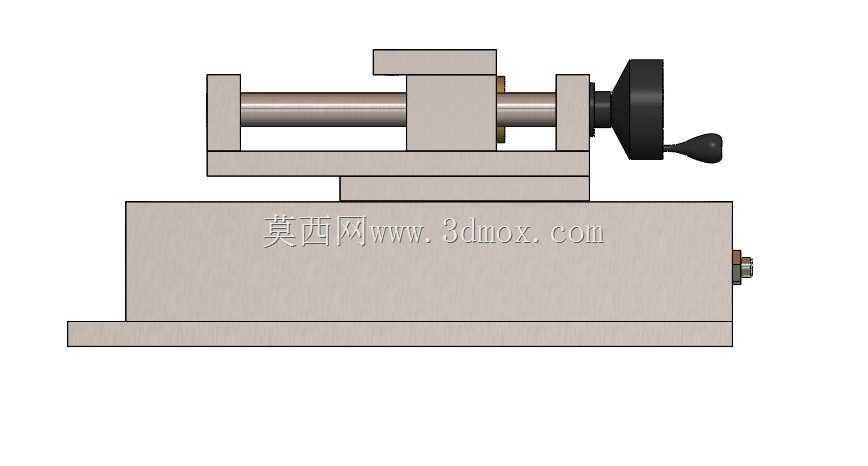

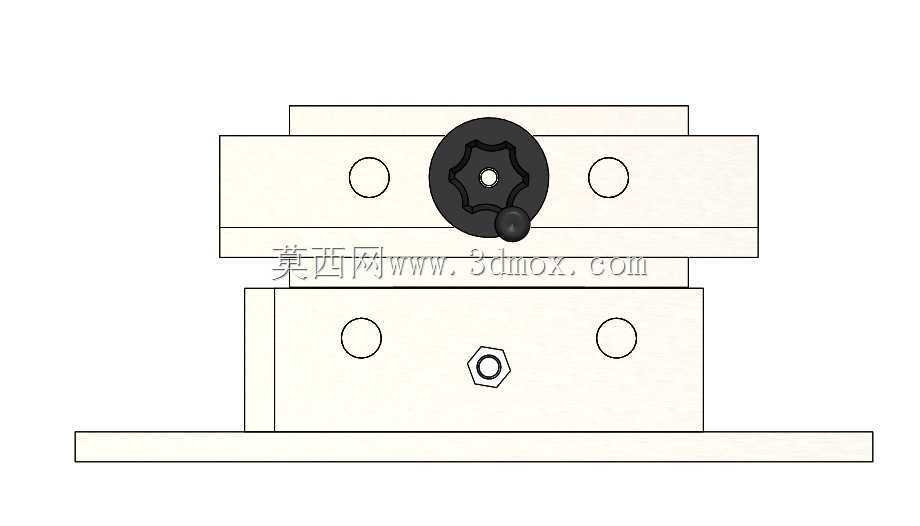

　　手动调节手轮设置在夹具侧方，操作人员站在工位旁无需探身即可完成位置微调，手轮带锁紧结构，调整到位后可直接锁死位置，避免生产过程中滑台窜动。上层夹紧模块同时预留气动接口与手动锁紧结构，在批量连续生产时可接入车间压缩空气管路实现气动快速夹紧，单工位夹紧动作耗时不超过0.5秒，大幅提升上下料效率；在小批量试生产、设备调试或者临时换产时，可切换为手动夹紧模式，无需接通气源即可完成装夹，适配灵活生产的需求。夹具的底座采用整块钢板加工而成，底座上预留多组标准安装孔位，可直接通过T型螺栓或者内六角螺栓固定在标准工作台面上，安装边界适配多数调味品生产设备的工作台尺寸，不需要额外制作过渡连接板即可完成安装。夹紧块的接触面做了防滑处理，

　　针对玻璃类易碎工件还可更换聚氨酯软垫夹头，避免夹紧过程中划伤瓶身或者导致瓶体碎裂，夹块的安装位置可根据工件外形尺寸调整，适配直径30mm到120mm范围内的不同规格瓶型，换产时仅需松开夹块固定螺栓调整位置即可，不需要更换整套夹具，大幅降低换产调试时间。设计过程中充分考虑调味品生产车间的潮湿、多调味料粉尘的使用环境，所有外露金属部件均做了防锈处理，导轨部位加装防尘刮片，避免粉尘、酱料残渣进入导向间隙导致卡滞，日常维护仅需定期在光轴表面涂抹少量润滑脂即可，维护难度低，适合车间一线操作人员自行完成保养。从结构强度来看，夹具的主体框架采用铝合金板材加工，在保证整体结构刚性的前提下降低了整体重量，单人即可完成搬运与安装调整，底座钢板厚度足够，

　　夹紧过程中不会出现底座变形问题，重复定位精度可控制在0.1mm以内，满足贴标、喷码、压盖等工序的定位精度要求。不同于常规的专用夹具，这款夹具的滑台行程做了冗余设计，X方向行程可达100mm，Y方向行程可达80mm，除了调味品生产场景外，也可临时用于小型五金件、塑料件的钻孔、打磨工序的装夹，拓展性较强。夹具的气动管路采用内嵌式设计，管路隐藏在框架结构内部，避免生产过程中管路被工件剐蹭导致漏气，气路接口采用标准快插接头，接入车间气源时不需要额外制作转接头，插拔方便。手动锁紧机构采用梯形螺纹传动，锁紧力足够，即使在气源压力波动或者断气的情况下，手动锁紧结构也能保持夹紧力，避免工件飞出引发安全问题。整体结构没有复杂的传动部件，故障率低，所有易损件均为标准件，市场上容易采购，后期维护成本低，适合中小规模调味品生产企业的半自动生产线使用，也可用于实验室小批量试制工位的工件装夹。
