M8规格环形吊环连接紧固件结构设计

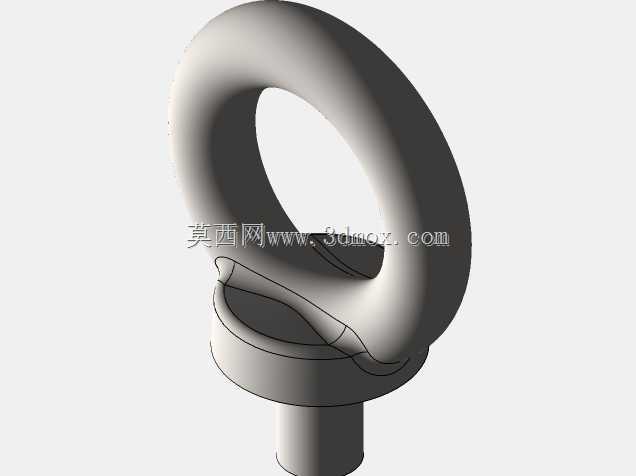

　　在车间小型工装吊装、轻型设备部件移位、模具分体吊运这类日常作业场景里，小规格吊环紧固件的使用频率远超大吨位吊具，很多一线装配、维保人员对这类零件的选型和安装细节熟稔于心，却很少留意其结构设计里藏着的工程考量。这款M8规格的环形吊接螺栓，核心作用是为被吊物件提供可靠的承力连接点，区别于普通外六角螺栓仅做紧固锁紧的功能，它的环形头部直接适配吊钩、卸扣、吊装带端部挂点，不需要额外搭配连接耳座就能完成吊点布设，在小载荷临时吊装场景里能大幅减少辅件准备时间。从结构设计逻辑来看，吊环部分采用整圆闭环成型，没有开口拼接缝隙，环身截面做了圆弧过渡处理，不存在尖锐应力集中棱边，当吊装带或者卸扣扣入环内时，载荷能沿着环身圆弧均匀分散，不会在局部位置形成应力突变导致断裂风险。环身与下方螺杆的衔接位置做了加粗过渡台，这个位置是整个零件受力最复杂的区域，吊装作业时除了轴向拉力，还可能因为吊点角度偏差产生侧向弯矩，加粗的过渡段能有效提升该位置的抗弯折、抗疲劳性能，避免长期交变载荷下衔接位置出现裂纹。螺杆部分采用标准M8公制粗牙螺纹，牙型角60度，螺纹长度适配常规厚度的设备安装板、模具模板，安装时不需要额外扩孔或者攻特殊规格螺纹，直接拧入预制的螺纹孔就能完成固定，螺杆根部的圆形承压台能在拧紧时贴合被连接件表面，增大接触面积，降低接触面压，避免拧紧时压伤较软的工件表面，同时也能保证吊环安装后环身处于垂直承力的初始状态。从安装边界来看，

　　这款吊环螺栓适配的被连接件螺纹孔深度需要满足螺杆拧入深度不低于螺纹公称直径的1.5倍，也就是不低于12mm，才能保证螺纹啮合强度匹配吊环的额定载荷，安装时需要保证承压台与工件表面完全贴合，不能有倾斜或者间隙，否则受载时会产生附加弯矩大幅降低承载能力。实际使用中，这类小规格吊环常被用在小型电机端盖吊点、电控柜柜体吊装、工装夹具侧板移位、小型焊接组件周转等场景，相比焊接式吊耳，它可以反复拆装使用，不需要动火作业，在设备后期维保需要拆解移位时，能直接拧下重复利用，也不会在工件表面留下焊疤需要打磨处理。设计建模时，环身的圆弧曲率需要和常用卸扣、吊钩的接触弧面匹配，避免环身内径过小导致常用挂具无法穿入，同时环身的截面直径经过核算，

　　在额定载荷下的拉应力、弯曲应力都留有足够安全余量，即使出现小角度斜拉，也不会发生塑性变形。螺杆部分的螺纹收尾做了退刀槽处理，避免螺纹末端应力集中，同时保证承压台能完全贴合工件表面，不会因为螺纹余留段的干涉导致安装不到位。很多新手选型时容易忽略吊环的受力角度限制，这类吊环在垂直轴向受拉时承载能力最高，当吊索与吊环轴向存在夹角时，允许载荷会随着角度增大快速下降，所以在建模时也需要在结构上做一定的冗余设计，环身与螺杆衔接位置的圆角处理，就是为了抵消一定角度斜拉带来的附加应力。另外，整个零件的表面做了抛光处理，一方面是去除加工过程中产生的微小毛刺和表面缺陷，避免表面微裂纹在长期受载下扩展，另一方面光滑的表面也能减少与吊装带、

　　卸扣接触时的磨损，延长吊具和自身的使用寿命。在装配场景中，这类吊环螺栓还常被用作设备搬运时的捆绑固定点，穿过绑带后配合绳扣锁紧，相比在设备外壳上开孔穿绑带，吊环的环形结构能避免绑带被孔边锐边割断，同时承力点集中在螺纹啮合位置，不会拉扯设备外壳薄壁结构导致变形。需要注意的是，这类吊环螺栓不能用于长期承载的固定吊点，仅适用于临时吊装、移位作业，长期受静载或者频繁交变载荷的场景需要选用更高强度等级的专用吊具，不过在日常轻型作业场景里，它的便携性和易安装性是其他吊具无法替代的。建模过程中，环身的成型需要保证整圆的圆度公差，避免出现椭圆变形导致挂具接触时受力不均，螺杆的螺纹精度需要满足标准公制螺纹的公差要求，保证和普通螺纹孔的互换性，不需要定制专用丝锥就能完成安装，承压台的端面需要与螺杆轴线保持垂直，垂直度公差控制在合理范围内，才能保证安装后贴合紧密，不会出现偏载。
