带卡爪开槽式膨胀墙锚结构设计

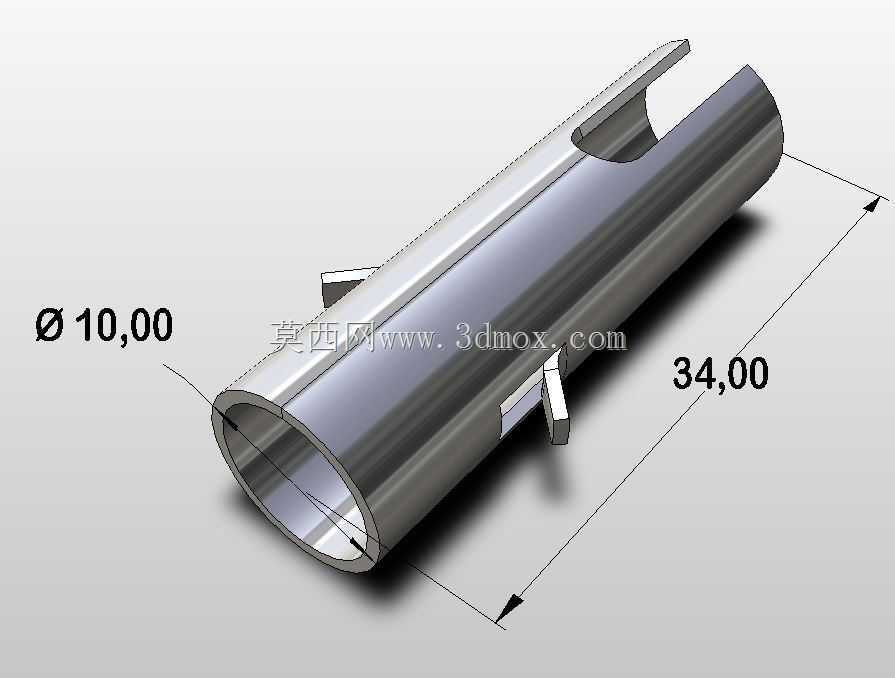

　　日常做机电安装、室内外构件固定时，墙体锚固是绕不开的基础工序，这款带卡爪的开槽式墙锚，就是针对实心砌体、混凝土基层的后置锚固需求设计的，区别于传统光面膨胀管，它的结构设计完全围绕锚固后的抗拔力、抗剪性能做优化，解决普通膨胀件在钻孔存在轻微偏差、基层强度略低时容易松脱打滑的问题。从结构细节来看，主体采用薄壁金属管坯加工，整体轴向长度34mm，管体外径10mm，这个尺寸边界刚好适配市面常用的M8规格配套螺栓，对应钻孔直径可以匹配10mm的冲击钻头，施工时不需要额外准备特殊规格钻具，和常规家装、机电安装的工具体系完全兼容。管身一端开有通长的轴向开槽，槽口延伸至管端，当配套螺栓拧入时，开槽段会受挤压向外胀开，贴合钻孔内壁形成初步的胀紧力；

　　和普通膨胀管不同的是，管身外侧冲压有两个向外凸起的卡爪，这两个卡爪在胀紧过程中会嵌入钻孔内壁的微小孔隙中，哪怕是表面略有疏松的混凝土层，卡爪也能形成额外的机械咬合，不会因为长期受振动出现滑移脱出。设计过程中首先要考虑的是安装边界，钻孔深度需要略大于墙锚自身长度，预留出螺栓拧入后的行程空间，避免螺栓顶到孔底导致胀紧不到位；管身的开槽宽度经过反复调整，既要保证胀开时管壁有足够的变形量，不会因为开槽过窄导致胀开阻力过大拧不动螺栓，也要避免开槽过宽导致管壁变形失稳，胀开后无法形成均匀的环向压紧力。两个凸起卡爪的位置也经过排布，避开了开槽的变形区域，设置在靠近管身未开槽的固定段一侧，当胀紧力作用时，卡爪会随着管壁的外胀牢牢顶在孔壁上，

　　不会因为管壁变形出现卡爪倒伏的问题。实际应用场景里，这类墙锚可以用来固定墙面的管线支架、小型设备挂装座、室内装饰挂件、安防设备底座，不管是静态承重的挂件，还是存在轻微振动的小型机电构件，都能提供稳定的锚固力。和塑料膨胀管相比，金属材质的墙锚耐老化性能更好，在户外温差变化大、潮湿的环境下不会出现材质脆化失效的问题；和普通的外膨胀螺栓相比，这款墙锚的结构更紧凑，对钻孔的精度要求更低，哪怕钻孔时出现轻微的孔径偏大、孔壁不规整的情况，卡爪结构也能补偿间隙，保证锚固力达标。建模过程中需要重点管控几个尺寸公差：首先是管体外径的公差，必须控制在合理范围内，外径过大就会导致插入钻孔时阻力过大，甚至无法完全送入孔底，外径过小则会导致胀紧后间隙过大，

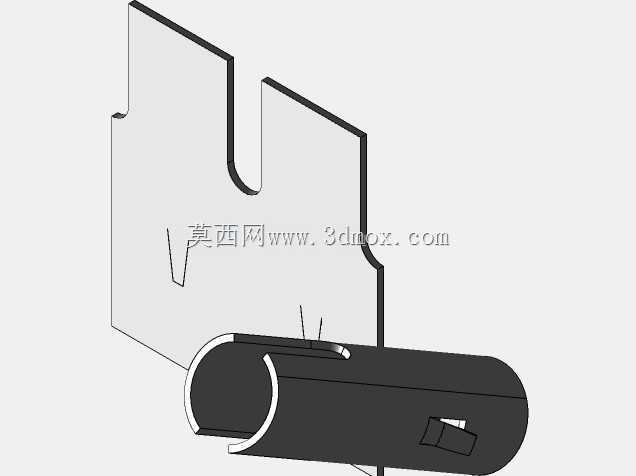

　　锚固力不足；其次是卡爪的凸起高度，凸起过高会导致安装时卡爪提前刮蹭孔壁，无法把墙锚送到指定深度，凸起过低则无法形成有效的咬合，失去卡爪的设计意义；还有开槽的长度，开槽段过短会导致胀开行程不足，无法形成足够的胀紧力，开槽过长则会导致管身整体刚度不足，拧入螺栓时容易出现管身跟着转动的问题，无法有效胀紧。另外管端的切口做了收边处理，没有尖锐的飞边毛刺，安装时不会划伤施工人员的手套，也不会在送入孔内时卡滞孔壁的碎屑。在做结构验证时，还要考虑不同基层的适配性，在C30混凝土基层上，这款墙锚的抗拔力可以满足常规小型构件的承重要求，在实心红砖砌体上，卡爪的咬合作用比普通光面膨胀管提升近三成的抗拔承载力，哪怕是在经过找平的混凝土墙面，也不会因为表层砂浆强度低出现整体拔出的问题。设计时没有多余的冗余结构，整个零件采用冲压一体加工成型，不需要额外焊接、铆接附加零件，加工工艺简单，适合批量生产，材料利用率高，不会产生过多的加工废料。安装时的操作逻辑也很简单，先在墙体上钻对应直径的孔，清理孔内的浮灰碎屑后，把墙锚整体敲入孔内，保证墙锚端面和墙面基本齐平，之后把需要固定的构件对准安装孔，穿入配套螺栓逐步拧紧，随着螺栓的拧入，开槽段逐步外胀，卡爪嵌入孔壁，整个锚固过程不需要特殊的安装工具，普通施工人员经过简单说明就能完成操作，不会出现因为安装手法差异导致的锚固性能波动。
