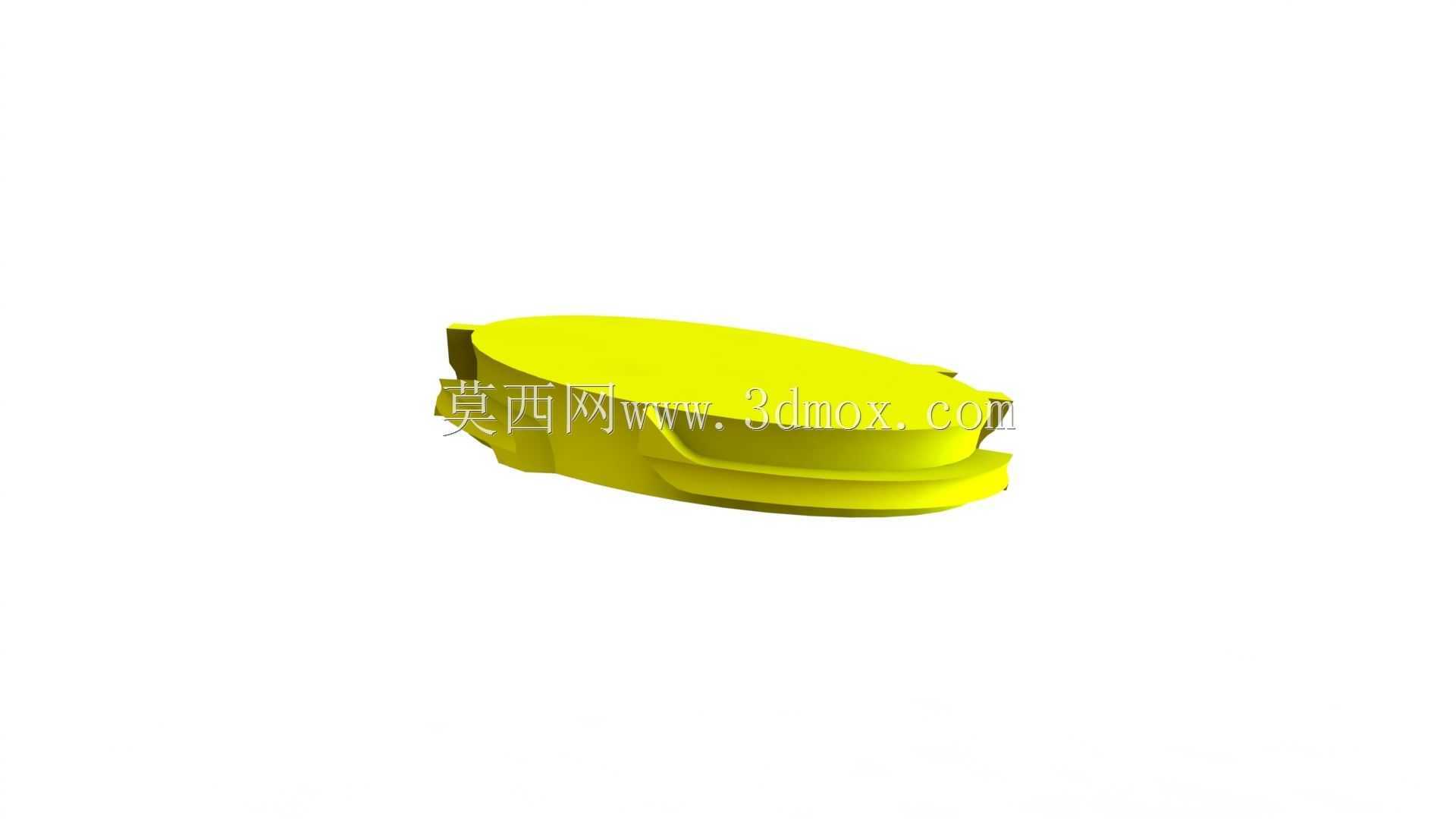

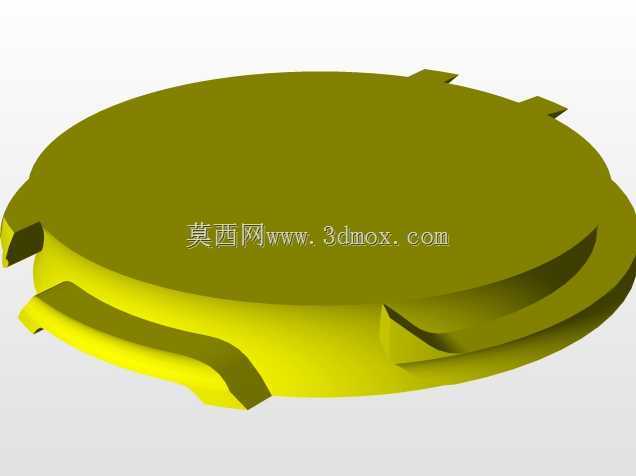

加工中心换刀机构用弧面凸轮结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417023
  • 加工中心换刀机构用弧面凸轮结构
  • 加工中心换刀机构用弧面凸轮结构

  在立式加工中心、数控镗铣床这类带自动换刀功能的机床上,弧面凸轮是刀库换刀动作的核心传动构件,它直接决定了换刀过程的动作连贯性、定位精度与运行可靠性,是凸轮式刀库机械手传动单元里不可替代的异形传动件。区别于普通盘形凸轮仅能实现平面内的从动件运动,弧面凸轮的工作廓面分布在弧形回转体的外表面,可通过自身连续回转带动从动盘完成间歇转位、启停锁止的复合动作,刚好匹配换刀过程中机械手需要完成的转位、停顿、抓刀、拔刀、换刀、插刀、复位整套动作的时序要求,不需要额外添加复杂的锁止机构就能在停顿工位实现高精度自锁,避免换刀过程中机械手出现错位、掉刀的问题。从实际使用场景来看,这类弧面凸轮大多配套在圆盘式刀库、链式刀库的ATC换刀机构里,

  安装在刀库驱动箱体的输出端,和从动分度盘上的滚子紧密啮合,工作时凸轮输入轴连接伺服电机或者普通异步电机配减速箱,按照设定的转速连续回转,凸轮上的不同廓面段分别对应从动盘的转位角、停歇角:当廓面进入直线段时,从动盘保持锁止状态,此时机械手停在固定位置,配合主轴完成松刀、拉刀动作;当廓面进入曲线升程段时,从动盘按照设定的分度角做定比回转,带动机械手完成180度转位,实现主轴刀具和刀库待换刀具的位置交换;当廓面进入回程段时,从动盘反向回转带动机械手复位到等待工位,整套动作的时序完全由凸轮的廓面曲线决定,不需要额外的位置传感器做复杂的时序校验,传动链短,长期运行的故障率远低于采用槽轮、棘轮机构的老式换刀结构。做这个构件的三维设计时,首先要匹配对应机床的刀库容量、换刀时间要求来确定凸轮的中心距、廓面升程角、停歇角参数,比如常用的24把刀圆盘刀库,对应的从动盘分度角是15度每工位,换刀时间要求1.2秒的话,凸轮的转位段廓面要做等加速等减速曲线设计,减少启动和停止阶段的刚性冲击,避免滚子和廓面之间出现硬碰撞导致的磨损过快问题;凸轮的弧面半径要和从动盘的回转半径严格匹配,啮合侧隙控制在0.02到0.05毫米之间,侧隙过大会导致换刀定位精度超差,机械手抓刀时出现对位不准撞坏主轴锥孔的问题,侧隙过小则会导致装配难度提升,运行时出现卡滞、发热的问题。外形尺寸方面,这类换刀用弧面凸轮的轴向长度一般根据配套刀库的负载确定,

  常规40主轴机床用的凸轮轴向长度在120毫米到180毫米之间,最大外圆直径在80毫米到120毫米之间,输入轴端保留标准的键槽和轴承安装位,安装时要保证凸轮轴线和从动分度盘的轴线空间垂直,两轴的垂直度公差要控制在0.01毫米以内,安装基准面的平面度不低于0.005毫米,避免安装偏差导致廓面受力不均,出现局部过早磨损的问题。实际建模过程中,弧面凸轮的工作廓面是建模难点,不能通过简单的拉伸、旋转特征生成,需要先根据运动时序计算出每个转角对应的滚子中心轨迹,再通过包络运算生成和滚子共轭的廓面曲面,曲面的粗糙度要求达到Ra1.6以上,热处理后要做廓面磨削处理,保证表面硬度达到HRC58-62,提升长期运行的耐磨性能;

  凸轮两端的支撑轴颈要做同轴度校验,同轴度公差不大于0.01毫米,避免高速回转时出现动平衡超差,导致换刀过程出现振动、异响的问题。在设备维护层面,这类弧面凸轮属于封闭式箱体内的传动件,日常运行时要保证箱体内润滑油的清洁度,润滑油黏度选择适合机床运行的中负荷工业齿轮油,每运行2000小时要检查一次廓面和滚子的磨损情况,如果出现廓面点蚀、滚子间隙过大的问题要及时更换,避免故障扩大导致换刀卡滞撞坏主轴。和普通的平面槽轮换刀机构相比,弧面凸轮的传动冲击更小,运行噪音更低,定位精度可以保持在±10角秒以内,能够满足高速加工中心短换刀时间、高重复定位精度的使用要求,目前已经成为中高端数控设备自动换刀机构的首选传动构件,在做三维建模时还要提前预留好安装密封件、轴承的台阶位,考虑箱体装配时的干涉问题,保证模型导入装配环境后可以直接做运动仿真,验证换刀时序的动作连贯性,提前排查廓面和滚子、箱体之间的干涉风险,减少后续实物试制时的改模次数。
