圆柱槽式空间凸轮传动结构设计

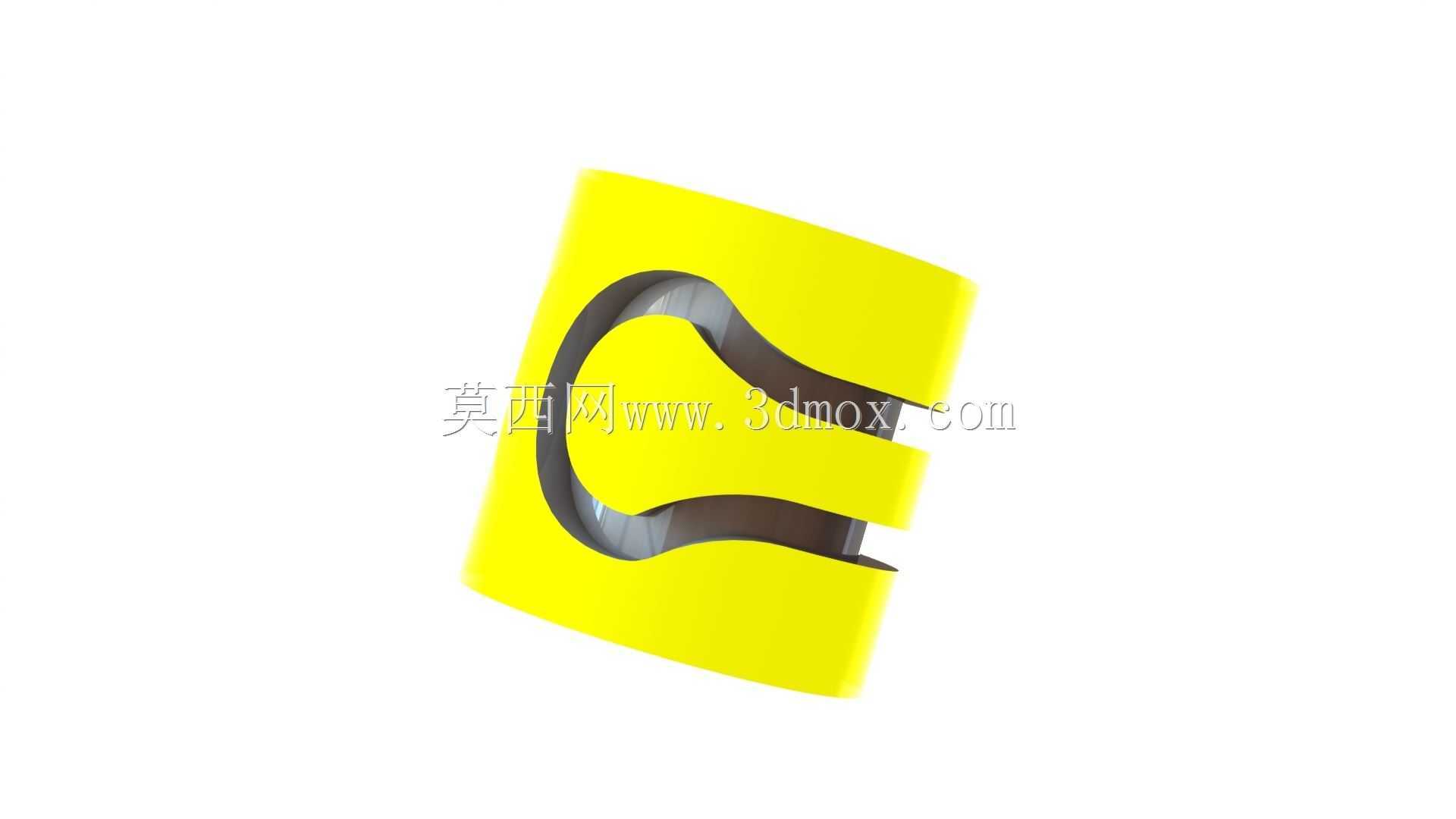

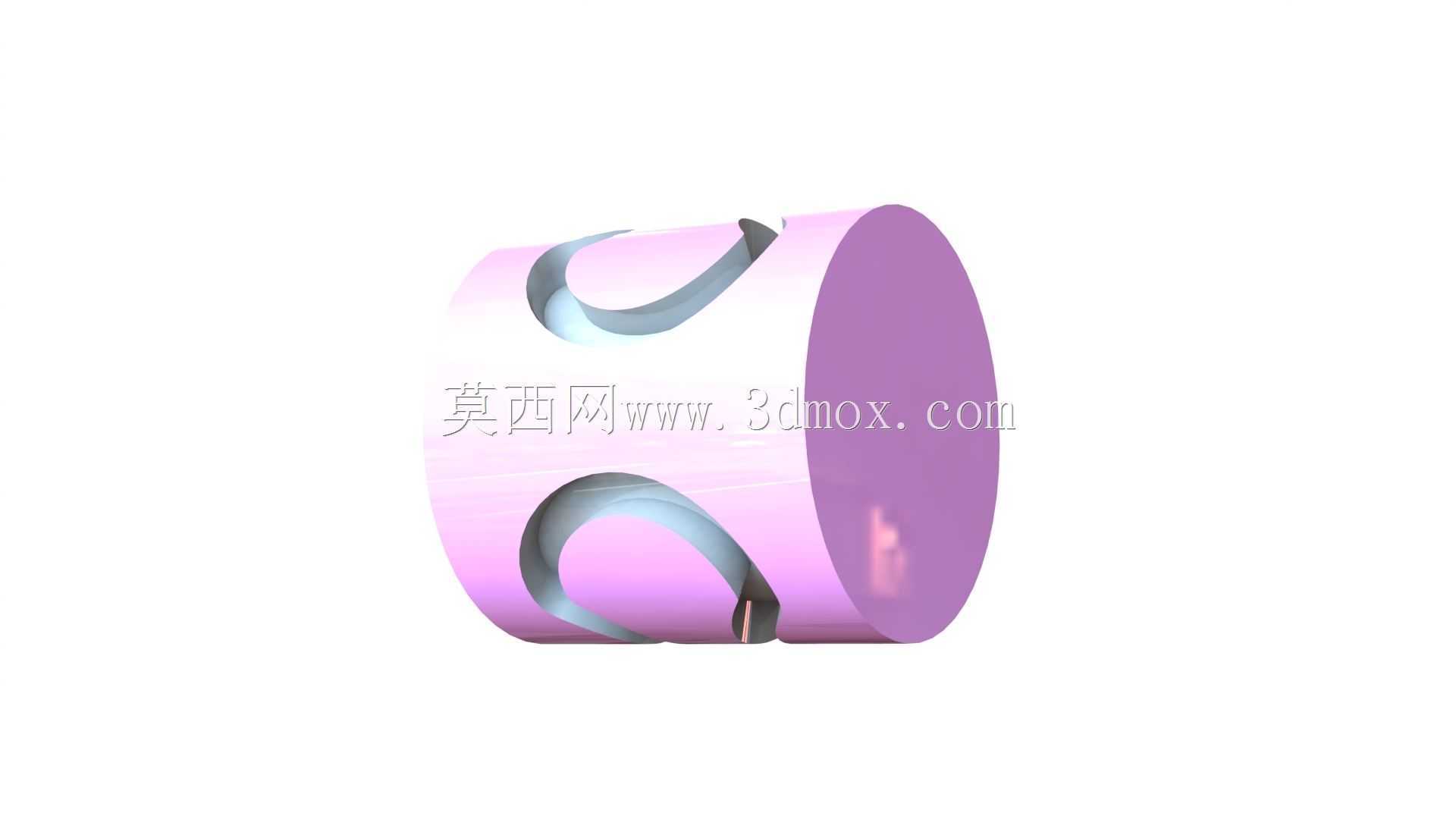

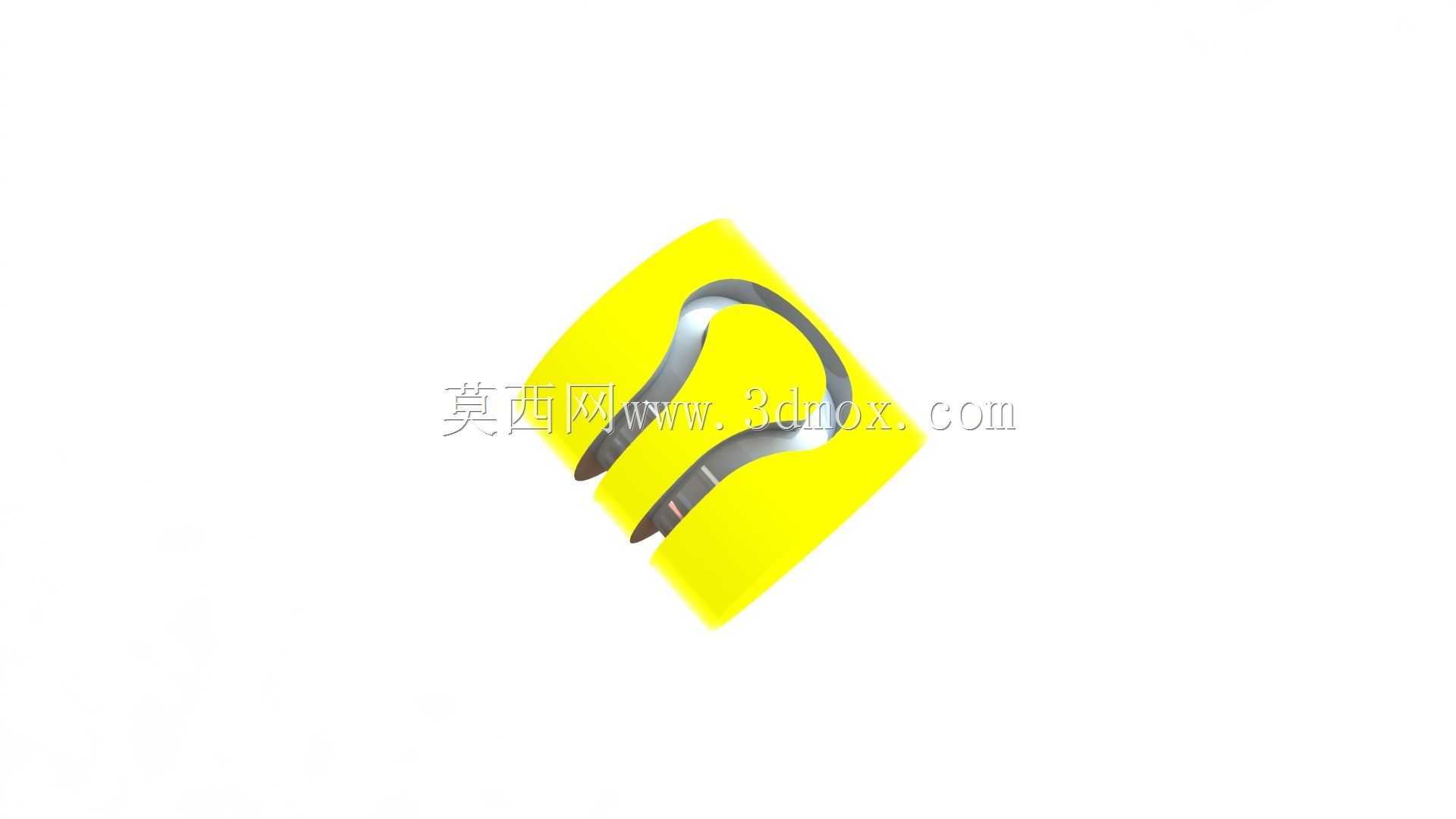

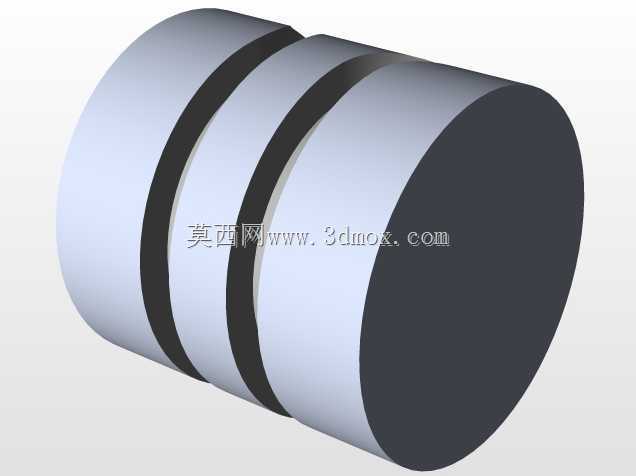

　　这类空间槽凸轮结构，在自动化装配线的间歇分度工位、包装设备的送料节拍控制机构、轻工机械的往复执行单元中应用十分广泛，和盘形凸轮相比，它能在更小的安装空间内实现更复杂的从动件运动轨迹，不需要额外设置导向滑槽就能约束从动件的双向运动，大幅减少机构的冗余零件数量。从结构设计逻辑来看，这款凸轮采用圆柱基体上加工闭合曲线沟槽的形式，从动件的滚子直接嵌入沟槽内部，工作过程中沟槽的两个侧面分别承担推程和回程的驱动力传递，不需要额外设置复位弹簧，避免了弹簧疲劳失效带来的传动精度下降问题，适合长期连续运行的高速工位。设计初期需要先根据从动件的运动节拍要求，先确定升程、回程、停歇段对应的凸轮转角分配，比如装配工位需要2秒停歇完成零件压装，

　　对应凸轮的停歇段圆心角就要匹配设备主轴转速换算出对应弧度，再通过运动学仿真验证从动件的加速度曲线，避免出现刚性冲击，尤其是高速运行场景下，需要修正等速运动段的过渡曲线，采用正弦加速度修正来降低启动和停止瞬间的冲击力。从安装边界来看，这款凸轮的内孔采用标准平键连接结构，和传动轴配合时的轴向定位靠轴肩和锁紧螺母实现，安装时需要保证凸轮的基准端面和传动轴的垂直度控制在0.02mm以内，避免沟槽和从动滚子出现偏磨，沟槽的宽度尺寸和配套的从动滚子直径保持0.03-0.05mm的间隙，既保证传动过程无卡滞，又能减少间隙带来的回差。实际应用中，这类凸轮常和摆杆式从动件配合，摆杆的回转中心位置需要严格按照设计图纸的中心距安装，

　　中心距偏差过大会导致滚子和沟槽侧壁接触应力不均，长期运行会出现沟槽侧壁点蚀、滚子磨损加快的问题。和普通的平面凸轮相比，空间槽凸轮的从动件运动方向可以和凸轮轴线呈空间交错角度，能灵活适配设备内部的局促安装空间，比如在多工位转盘的驱动机构中，凸轮直接安装在设备的主传动轴上，不需要额外的传动齿轮组就能实现转盘的间歇转位，大幅缩短传动链，减少传动累积误差。设计过程中还要考虑凸轮的材质和热处理要求，这类承受循环接触应力的零件，一般采用20CrMnTi材质渗碳淬火，沟槽表面硬度达到HRC58-62，芯部保持足够韧性，避免冲击载荷下出现断裂，沟槽的表面粗糙度需要控制在Ra0.8以下，降低滚子和沟槽的摩擦阻力，减少运行过程中的温升和磨损。

　　在装配调试阶段，需要手动盘车检查整个运动周期内从动件的运动是否顺畅，有没有卡滞或者异响，尤其是在升程和回程的过渡段，要确认滚子和沟槽侧壁的接触是连续平滑的，没有突变的接触力，如果出现局部接触应力过大的情况，需要对凸轮的曲线进行微量修磨，保证整个传动过程的平稳性。这类凸轮结构的优势还在于运动规律完全由沟槽的曲线形状决定，一旦加工完成，从动件的运动时序就完全固定，不会出现传动失步的问题，相比伺服电机驱动的间歇机构，它的成本更低，运行可靠性更高，不需要复杂的电气控制程序，适合大批量标准化设备的应用场景，在小负载的高速自动化工位上，它的运行节拍可以达到每分钟数百次，完全能满足大部分轻工、包装、电子装配设备的节拍要求。
