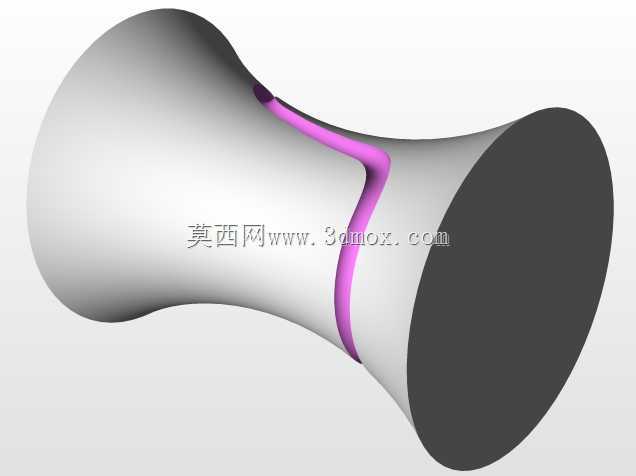

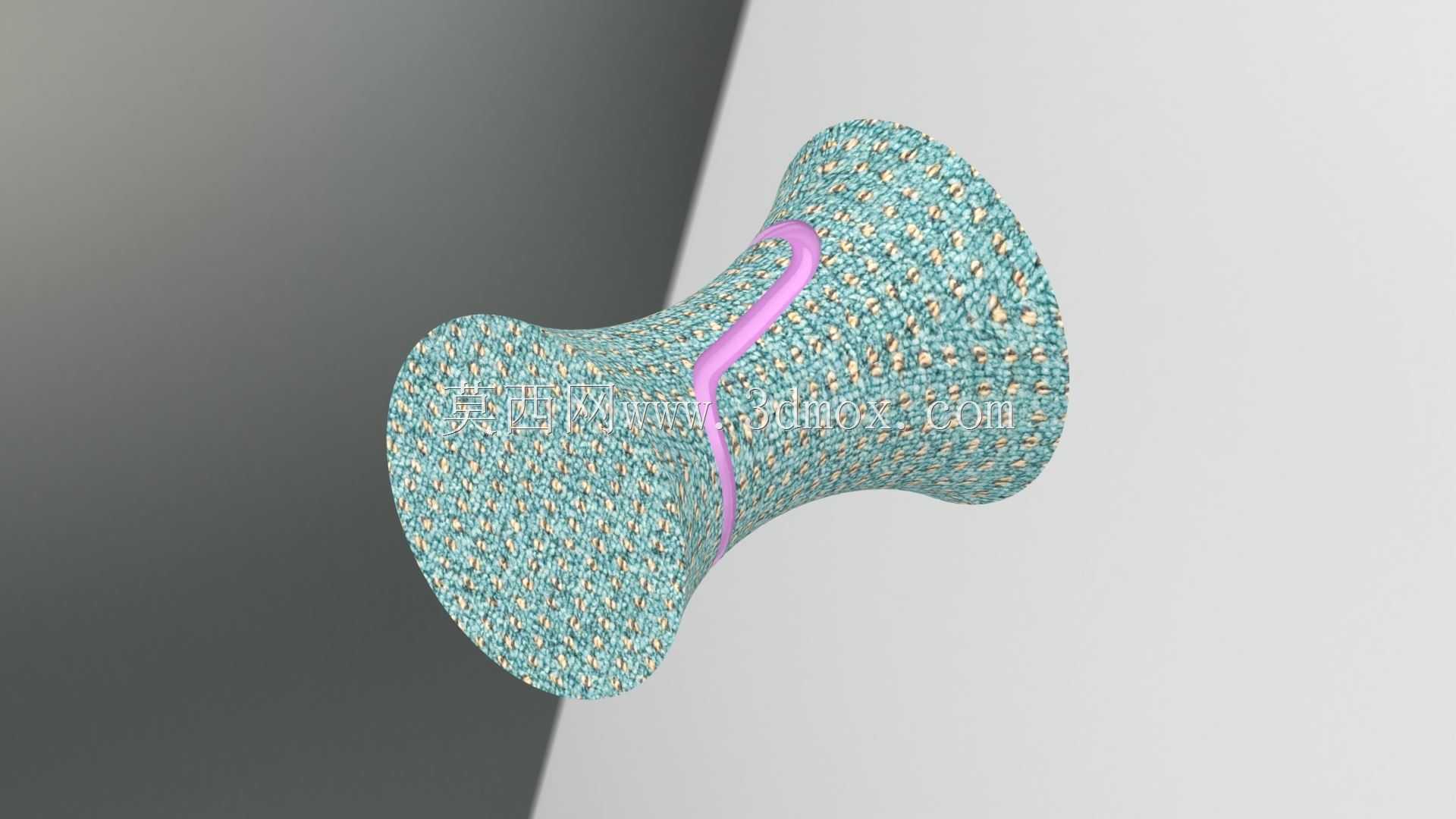

双盘腰鼓型空间沟槽传动凸轮结构

　　这类腰鼓型双端面带空间曲线沟槽的凸轮结构，在轻工包装、纺织织造、小型自动化装配工位的间歇送进机构里应用十分广泛，和常见的盘形平板凸轮不同，它的轮廓曲面分布在腰鼓形回转体的母线区域，配合带滚子的摆杆或者直动从动件，能在更小的安装空间里实现更复杂的运动规律输出，不需要额外搭配连杆组来修正运动轨迹，能大幅精简机构的整体零件数量。

　　从实际使用场景来看，这类凸轮常被用在多工位转盘设备的分度驱动环节，比如小零件的压装、检测、打标工位的转位动作，它的沟槽曲线是按照预设的从动件运动方程拟合生成的，能在回转过程中实现平稳的加速、匀速、减速段过渡，不会出现刚性冲击，哪怕设备运行到每分钟120次的分度频率，从动件的滚子和沟槽侧壁的接触应力也能保持在合理区间，不会出现过早的磨损失效。设计这类结构的时候，首先要明确从动件的行程、动停比、许用压力角这些核心参数，先在草绘阶段确定腰鼓基体的两端盘径、中间缩颈处的最小直径，还有整体轴向长度，要保证沟槽在整个运动行程里，侧壁对从动件滚子的作用力方向始终落在许用压力角范围内，避免出现自锁或者驱动力矩陡增的问题。

　　安装边界上，这类凸轮的两端轴颈要和设备机架上的轴承位配合，轴颈的同轴度公差要控制在0.02mm以内，不然回转过程中会出现沟槽和滚子的偏磨，严重时还会出现卡滞。沟槽的宽度要和配套的从动件滚子直径保持合理的间隙配合，一般间隙值控制在0.01-0.03mm之间，间隙太小会导致运动阻力过大，间隙太大则会出现传动回差，影响工位定位精度。和普通盘形凸轮相比，这种腰鼓型结构的沟槽是空间三维曲面，加工时需要用四轴以上的加工中心才能完成轮廓铣削，建模阶段就要把沟槽的中心线按照运动规律逐点拟合，再通过扫掠命令生成沟槽的实体切除特征，还要注意沟槽两端的过渡圆角处理，避免应力集中导致基体开裂。

　　在功能特性上，这类凸轮属于共轭接触的传动件，只要沟槽的轮廓精度足够，从动件的运动重复定位精度可以控制在±0.05mm以内，完全能满足小型自动化设备的工位定位需求，不需要额外加装定位销或者锁紧机构来辅助定位，能简化设备的气路或者控制逻辑。设计过程中还要考虑从动件滚子的安装位置，要保证滚子的回转轴线始终和凸轮对应位置的沟槽切线方向垂直，避免滚子在沟槽内出现滑动摩擦，所有接触表面都要做表面硬化处理，硬度达到HRC55-60才能满足长期运行的耐磨需求。另外，这类结构的整体动平衡性能更好，因为基体是对称的回转结构，高速回转时不会产生额外的离心振动，对设备机架的刚性要求比偏心盘形凸轮更低，适合用在对安装空间有严格限制的紧凑型自动化设备里，比如桌面型的自动装配机、小型标签贴附设备的送料驱动环节，能替代传统的槽轮机构，实现更柔性的运动规律调整，只需要更换不同沟槽曲线的凸轮，就能适配不同的工位动停需求，不需要改动其他的传动结构。
