圆柱槽式间歇传动凸轮结构

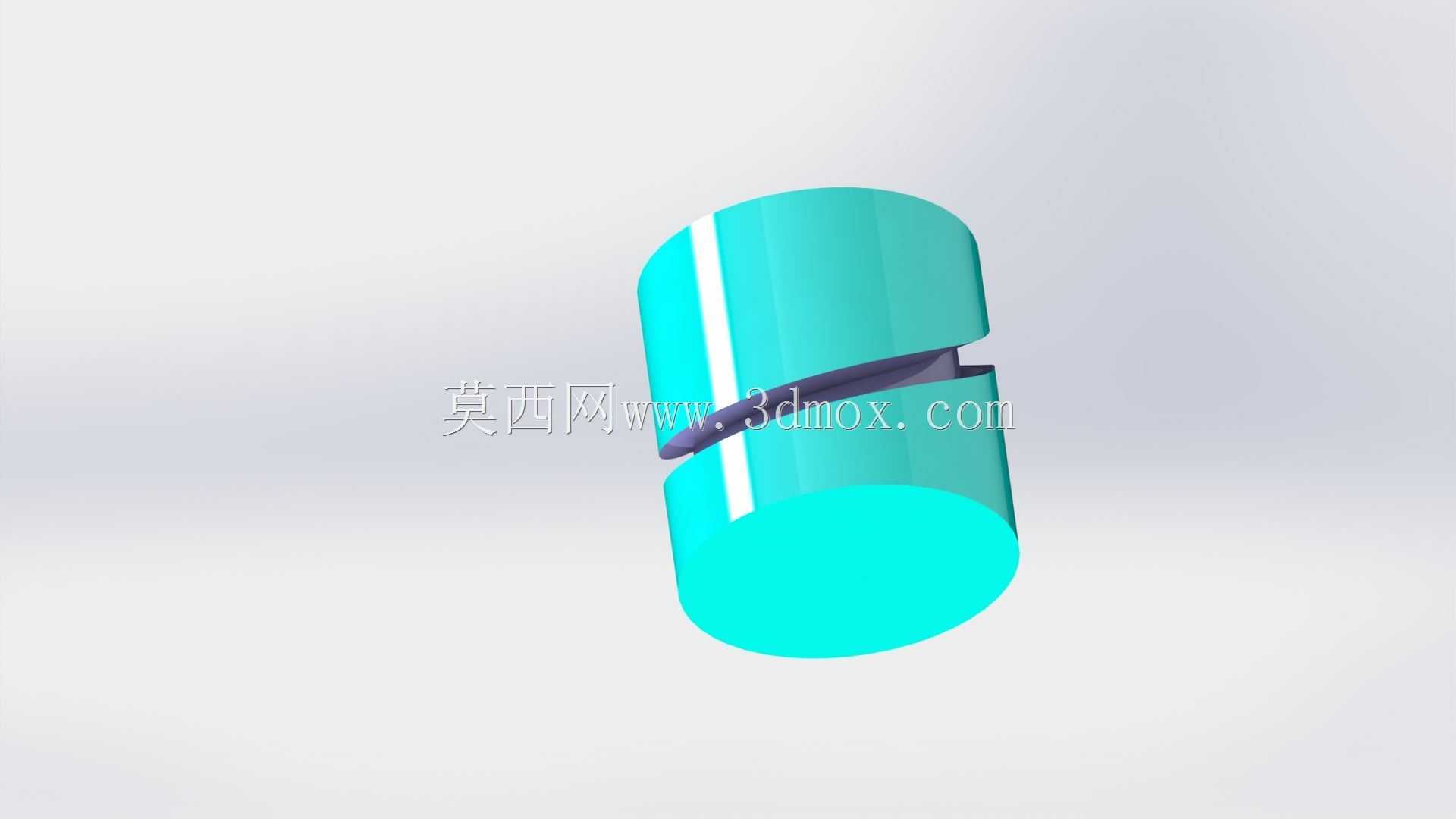

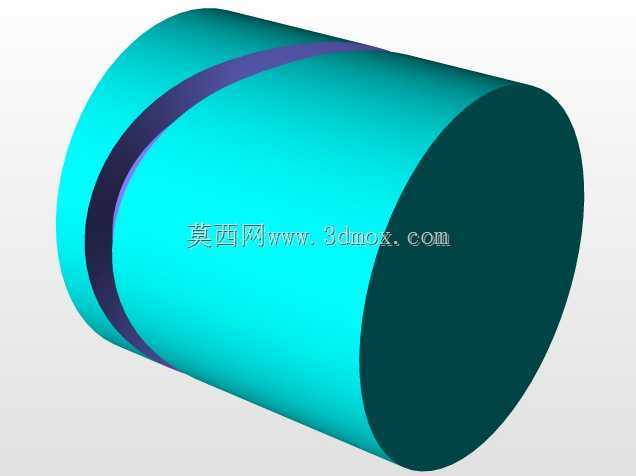

　　这类圆柱槽凸轮主要应用在需要实现间歇回转或往复直线动作的自动化工位上，常见于轻工包装、电子元件组装、小型专用机床的进给机构中，相比盘形凸轮，它的从动件行程可以做的更长，同时封闭的凹槽结构不需要额外设置弹簧复位结构，能在中高速运转工况下保持更稳定的传动精度，避免从动件脱开的故障风险。从结构上看，该凸轮采用整体圆柱基体加工，周向开设的变升程凹槽是核心工作型面，凹槽的截面轮廓与配套从动滚子的直径做了匹配设计，预留了合理的配合间隙，既保证滚子在槽内滚动顺畅无卡滞，又能控制回程间隙在传动精度允许的范围内，不会因为间隙过大导致工位定位超差。设计这类凸轮的时候，首先要根据从动件的运动规律计算升程曲线，常用的修正等速、

　　正弦加速度曲线可以有效降低运转过程中的刚性冲击，尤其是在启停换向的位置，曲线过渡段的曲率半径需要严格校核，避免出现应力集中导致的型面过早磨损，同时要保证凹槽的深度足够容纳滚子的啮合长度，防止高速运转时滚子从槽内脱出。安装边界上，该凸轮的中心通孔为标准安装基准，可直接与配套的传动轴通过平键连接，两端的轴颈尺寸适配常用的深沟球轴承安装位，不需要额外定制非标轴承座，整体外径控制在常规安装空间允许的范围内，轴向定位可以通过轴肩和锁紧螺母实现，装配时需要保证凸轮的轴向位置与从动件的中心对齐，偏差过大会导致滚子与槽侧壁出现偏磨，缩短构件的使用寿命。实际使用中，这类凸轮的型面加工通常采用五轴铣削后做表面硬化处理，

　　表面硬度可以满足长期往复摩擦的工况需求，凹槽的侧壁粗糙度需要控制在合理范围内，降低滚子滚动时的摩擦阻力，减少运转过程中的噪音和温升。在设备选型匹配时，需要先核算凸轮的承载扭矩，根据工位的负载重量、运转节拍来确认型面的接触应力是否在材料允许的范围内，若负载较大可以适当增大凸轮的基体直径，降低型面的接触压强，同时配套的从动滚子要选用带密封轴承的标准件，减少日常维护的工作量。不同于普通的连续传动构件，这类凸轮的核心作用是将连续的回转输入转化为预设规律的间歇输出，在多工位转盘设备中，它可以精准控制转盘的转位角度和停留时间，保证各个工位的加工、装配动作有足够的完成时间，相比槽轮机构，它的运动曲线可以根据需求定制，启停冲击更小，

　　运转速度可以提升30%以上，适合节拍要求较高的自动化生产线。设计过程中还要考虑动平衡的问题，由于圆柱基体上开设了不对称的凹槽，高速运转时会产生不平衡量，需要在结构设计时预留动平衡去重的位置，在加工完成后做动平衡校正，避免运转时出现振动影响整个设备的稳定性。另外，该凸轮的凹槽两端设置了合理的缓冲过渡段，在从动件到达行程终点时不会出现硬撞击，能有效降低传动噪音，同时减少连接紧固件的松动概率。在装配调试阶段，需要微调凸轮的轴向安装位置，保证从动件滚子在整个行程内都处于凹槽的中心位置，避免单侧受力过大导致的异常磨损，日常维护时只需要定期在凹槽内涂抹润滑脂，就能保证长期稳定运行，不需要复杂的保养操作。
