圆柱螺旋槽凸轮传动结构三维设计

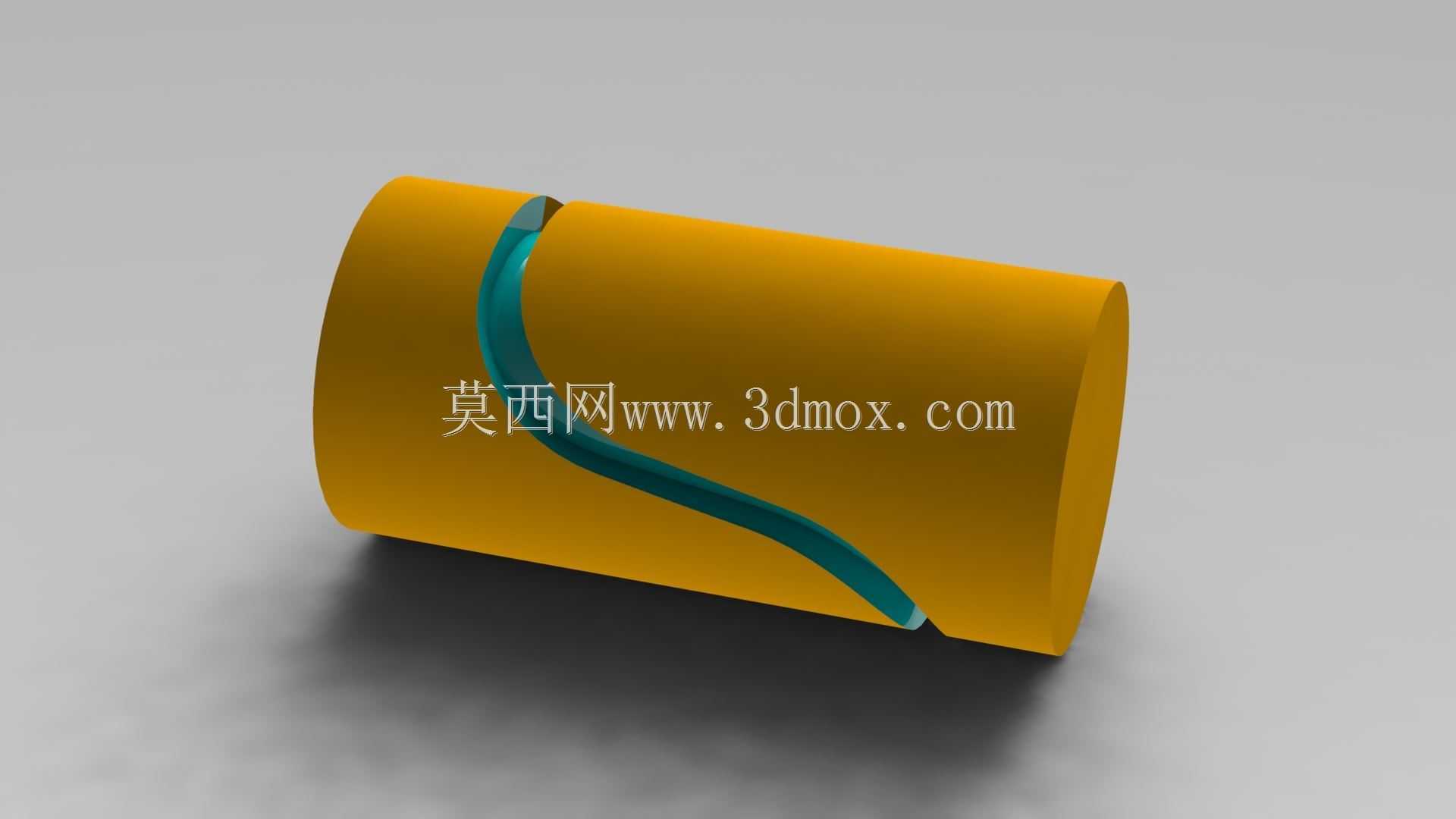

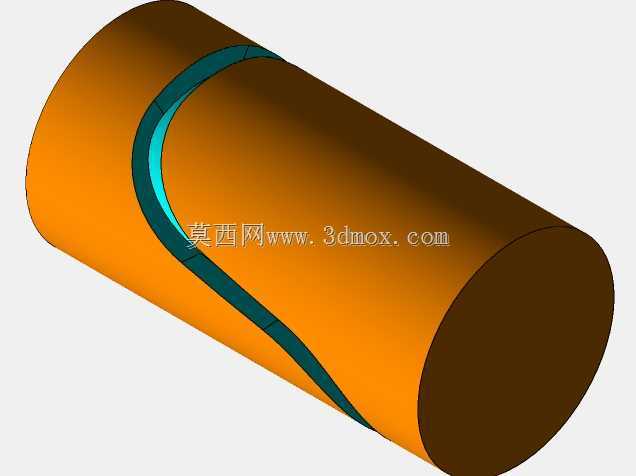

　　这类圆柱螺旋槽凸轮在自动化装配线的间歇送进工位应用十分普遍，和盘形凸轮不同，圆柱结构的凸轮能把回转运动直接转化为从动件的往复直线运动或者带停歇的摆动，不需要额外的换向传动结构，在空间紧凑的专机内部布局时优势很明显。从结构本身来看，这个凸轮的工作廓面是加工在圆柱基体外侧的闭合螺旋沟槽，沟槽的截面宽度和配套的从动滚子直径保持合理的配合间隙，既不会因为间隙过大导致传动冲击，也不会因为间隙过小出现卡滞、磨损加剧的问题。实际选型应用时，首先要确认凸轮的圆柱外径和安装轴径的匹配关系，基体两端的轴段要和设备安装位的轴承座孔位同轴，轴向定位的台阶面要贴合轴承端面，避免高速运转时出现轴向窜动，影响传动精度。

　　螺旋槽的升程段曲线直接决定了从动件的运动规律，在送料类工位上，通常会把工作行程段的曲线设计成等速运动规律，保证送进过程平稳，不会因为速度突变导致工件移位，而回程段可以适当调整曲线斜率，缩短空行程时间，提升设备整体运行效率。和平面槽形凸轮相比，圆柱螺旋槽凸轮的从动件运动行程可以做的更长，不需要放大凸轮的径向尺寸，很适合在包装机械、轻工装配设备的纵封机构、送料机构里使用，比如软袋包装设备的拉膜工位，用这类凸轮带动拉膜辊做间歇往复运动，能精准控制每次拉膜的长度，保证袋长误差控制在允许范围内。设计这类凸轮结构时，首先要根据工位需要的从动件行程、停歇时间、运转转速来计算螺旋槽的导程和曲线段的分布角度，要注意螺旋槽的始末位置做平滑过渡，

　　不能出现硬拐点，不然滚子经过拐点位置时会产生刚性冲击，时间长了会导致沟槽表面出现点蚀、滚子磨损过快的问题。另外，沟槽的深度要足够，保证滚子在整个运动行程里都能完全嵌入沟槽内，不会因为受力脱出，尤其是在高速运转的工况下，还要考虑凸轮材质的热处理硬度，通常基体采用45号钢调质处理，沟槽表面高频淬火，硬度达到HRC45-50，就能满足一般工况下的耐磨要求。安装边界方面，这类圆柱凸轮的轴向固定通常采用轴端挡圈配合平键的方式，安装时要保证凸轮的轴线和从动件的运动方向垂直，偏差过大会导致滚子和沟槽侧壁的单侧受力加剧，磨损不均匀，缩短零件使用寿命。在实际设备调试时，要先手动盘车确认整个运动行程里滚子和沟槽的配合顺畅，没有卡滞点，

　　再逐步提升运转速度，观察从动件的运动是否平稳，有没有异常振动和噪音。这类凸轮结构的另一个优势是传动可靠性高，不需要额外的张紧结构，和连杆机构相比，能实现更复杂的运动规律，而且结构紧凑，维护简单，只需要定期在沟槽位置涂抹润滑脂，就能保证长期稳定运行。在多工位转盘设备里，这类圆柱螺旋槽凸轮也常用来驱动转盘的间歇转位，通过调整螺旋槽的停歇角度，可以匹配不同工位的作业时间，满足不同工艺的节拍要求。需要注意的是，设计时要核算凸轮和滚子的接触应力，尤其是在重载工况下，要适当加大滚子直径和沟槽的接触宽度，降低接触应力，避免沟槽表面出现压溃变形。
