摩托车用湿式多板离合器结构三维设计

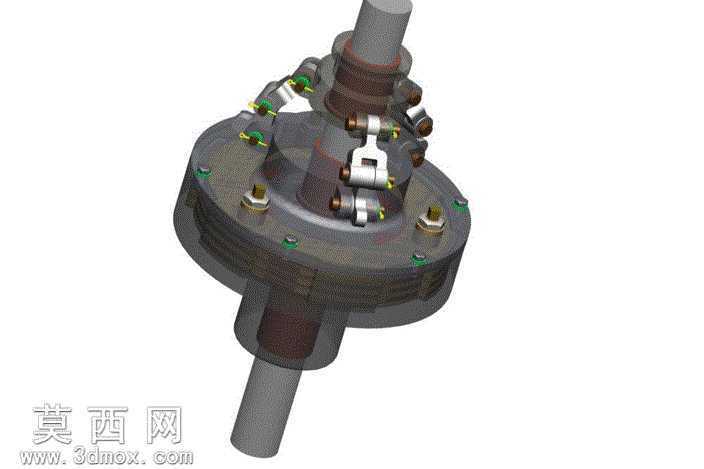

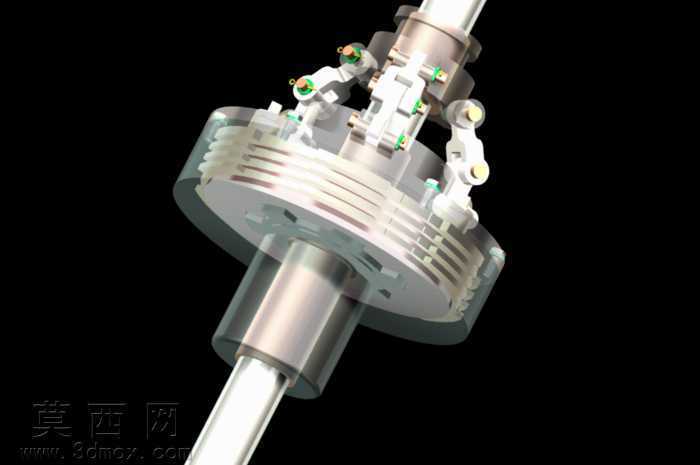

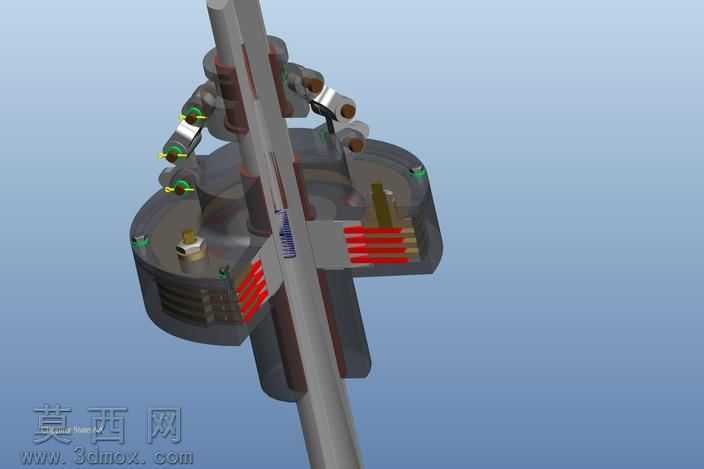

本作品为摩托车配套湿式多板离合器的三维参数化建模成果，建模过程严格遵循湿式离合器的实际工程设计逻辑，先完成核心输入输出轴的基准定位，以同轴度公差要求为约束搭建整体装配骨架，确保各回转部件的旋转中心完全重合，避免后续装配出现干涉问题。建模阶段依次完成主动摩擦片组、从动钢片组、压紧弹簧组件、分离操纵杠杆机构、壳体端盖及紧固件的独立零件建模，每个零件的尺寸参数均参考成熟摩托车湿式离合器的工程规范设定，摩擦片的沟槽结构、弹簧的预压安装位、分离杠杆的铰接孔位都做了精准还原，未做简化省略。材质与渲染环节针对不同部件做了区分设置：输入输出轴采用调质合金钢材质，赋予哑光金属灰质感并添加细微机加工纹理；摩擦片采用粉末冶金摩擦材质，表面做粗糙颗粒质感处理，还原摩擦材料的真实外观；压紧弹簧采用弹簧钢材质，添加金属反光效果；分离杠杆及铰接销采用硬质合金材质，壳体采用压铸铝合金材质，紧固件做镀锌亮面金属处理，整体渲染效果清晰区分各功能部件，直观展现结构层次。结构设计上完整还原湿式多板离合器的工作逻辑：压紧状态下多组弹簧提供轴向压紧力，让交替叠放的主动摩擦片与从动钢片紧密贴合，依靠接触面摩擦力传递扭矩，多组摩擦副叠放的设计可在有限径向尺寸内获得更大的摩擦接触面积，有效补偿扭矩传递过程中的迟滞扭振损失，适配摩托车动力输出的平顺性需求；分离状态下通过操纵机构推动分离杠杆，克服弹簧预紧力带动压盘轴向移动，解除摩擦片组的压紧状态，切断动力传递路径。建模过程中对所有活动部件做了装配间隙预留，摩擦片与钢片之间保留了湿式工作所需的油膜间隙，铰接部件预留转动间隙，同时完成了全局干涉检查，确保各部件在离合动作行程内无运动干涉，完整复现湿式多板离合器的装配关系与动作原理，可用于传动结构教学、摩托车传动系统改装参考等场景。
