钻床用手动夹紧式精密虎钳结构设计

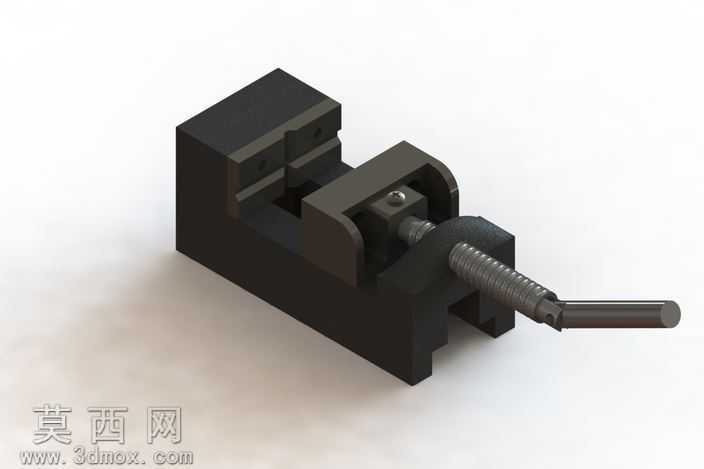

本作品为适配钻床加工场景设计的手动夹紧虎钳，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机加工夹具的实际生产尺寸规范，对每一处装配结构都做了对应的干涉校验，确保各活动部件的运动行程符合实际使用逻辑。模型整体采用块式基座设计，固定钳身与活动钳身的夹持面做了对应防滑纹理的结构还原，可模拟实际装夹工件时的摩擦力表现，避免钻孔作业中工件出现位移偏移。传动部分采用丝杠进给结构，建模时还原了梯形丝杠的牙型细节，配合活动钳身内部的螺母滑块结构，可实现平稳的夹紧进给动作，手柄部分做了滚花防滑的细节建模，还原真实操作时的握持触感。材质渲染上，整体结构采用发黑处理的金属材质表现，丝杠与手柄部分做了差异化的金属质感区分，基座底部还原了钻床工作台适配的定位槽结构，可直接匹配标准钻床工作台的装夹固定需求。设计过程中优先考虑夹具的刚性表现，钳身部分做了加厚的加强筋结构设计，避免夹紧受力时出现钳身形变影响装夹精度，活动钳身与基座的配合导轨采用燕尾槽结构，保证滑动过程的导向精度，同时预留了合理的装配间隙，模拟实际产品的装配公差。整体模型完整还原了钻床虎钳从固定基座、活动钳体、丝杠传动、操作手柄到锁紧结构的全部零部件，各部件间的装配关系清晰，可用于钻床工装的结构演示、机加工夹具的教学展示，也可作为相关非标夹具设计的参考原型，建模时对所有棱角处都做了符合实际加工要求的倒角处理，避免出现现实加工中无法实现的尖锐直角结构，渲染时采用柔和的工业产品打光方式，清晰展现虎钳各部分的结构层次与材质质感，突出夹具产品厚重、可靠的工业属性。
