AFSR支撑结构件有限元应力分析模型

　　该支撑类结构件多用于机载设备安装、动力总成辅助支撑场景，核心作用是为相邻功能部件提供刚性连接基准，同时抵消设备运行过程中产生的交变振动载荷，避免连接部位出现应力集中导致的疲劳失效。从结构形态来看，该部件采用一体化弯折构型，一端为带双安装孔的矩形连接基座，用于和设备主体的安装面通过螺栓实现刚性固定，基座平面的平面度公差需控制在0.05mm以内，保证安装后不会出现附加装配应力；另一端为带铰接孔的弯折臂结构，铰接孔内预留了衬套安装空间，用于和被支撑部件实现铰接连接，允许被支撑部件在小角度范围内摆动，抵消运行过程中的位移偏差。

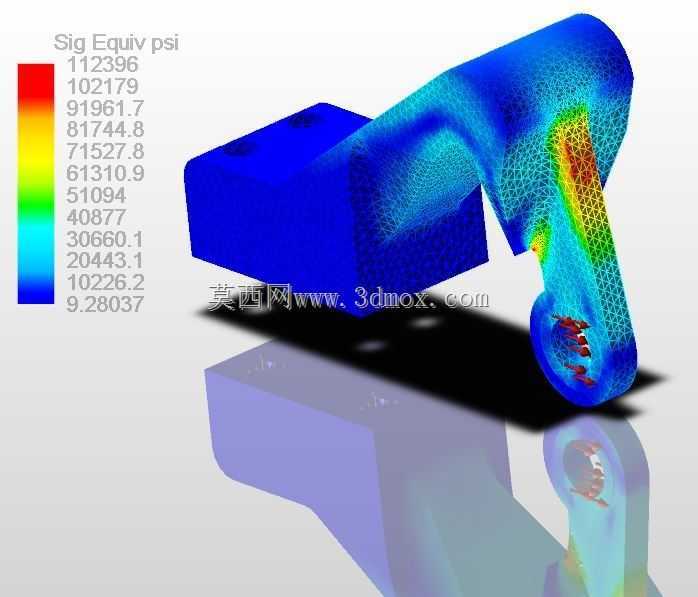

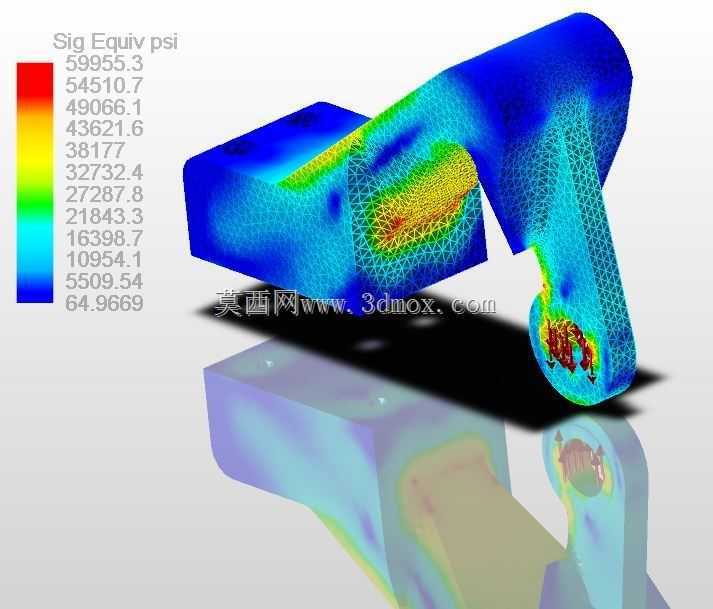

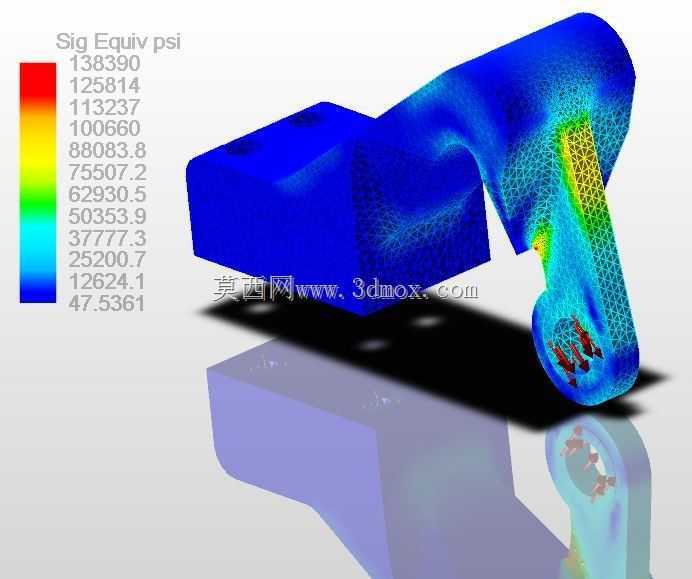

　　设计过程中首先根据安装边界确定基座的长宽尺寸，保证两个安装孔的孔距匹配设备主体的预装螺孔位置，避免出现装配干涉，弯折臂的曲率半径经过多轮迭代调整，既保证整体结构的轻量化，又能在受力时将应力均匀分散到整个臂体，避免在弯折拐点处出现应力突变。从有限元分析的应力云图可以看到，最大等效应力出现在弯折段靠近铰接孔的位置，该区域在设计时做了局部加厚处理，同时在拐角处设置了过渡圆角，避免直角结构带来的应力集中问题，云图标尺显示的应力区间覆盖了从低应力的基座区域到高应力的弯折过渡区，仿真加载工况模拟了设备满负荷运行时的最大冲击载荷，验证结果显示最大应力值远低于所选材料的屈服强度，满足长期交变载荷下的疲劳寿命要求。

　　在实际装配场景中，该支撑件的安装空间边界需要提前校核，基座安装面到铰接孔中心的垂直距离、水平偏移量都需要和周边部件的运动包络做干涉检查，避免设备运行过程中支撑臂和相邻管线、结构件发生剐蹭。铰接孔的同轴度公差控制在0.03mm以内，保证铰接销轴穿装后不会出现卡滞，铰接孔端面的垂直度公差也做了严格限定，避免衬套压装后出现偏斜，导致铰接部位磨损加快。基座上的两个安装孔采用沉孔设计，螺栓安装后头部不会突出基座平面，保证支撑件和安装面完全贴合，不会出现局部间隙导致的连接刚性下降。

　　从受力传递路径来看，被支撑部件的载荷通过铰接孔传递到弯折臂，再通过弯折臂分散到整个基座平面，最终通过两个连接螺栓均匀传递到设备主体结构上，这种载荷传递路径避免了单个螺栓承受过大载荷，也减少了臂体局部的应力集中。设计阶段还针对不同壁厚的方案做了对比仿真，在保证结构强度满足安全系数要求的前提下，尽可能削减低应力区域的壁厚，实现部件的轻量化，降低整体设备的自重负载。对于应力水平较高的弯折过渡区域，除了局部加厚之外，还在工艺上要求做圆角滚压处理，提升表面残余压应力，进一步增强部件的抗疲劳性能，适配设备长期高频振动的运行工况。
