双工位对称式铰接安装连接支架结构

　　这类对称式双工位铰接支架，在工业传动、工装夹具、小型设备的运动副连接场景中应用十分广泛，核心作用是作为两个相对运动部件之间的载荷传递枢纽，同时承担铰接点的定位、限位与载荷分散功能。从实际使用场景来看，这类支架常被用在气动执行元件的端部连接、小型连杆机构的固定端、自动化设备的门体铰接支撑、输送线侧挡结构的可调安装位，部分户外小型设备的活动支撑结构也会采用同构型的支架做承载连接。

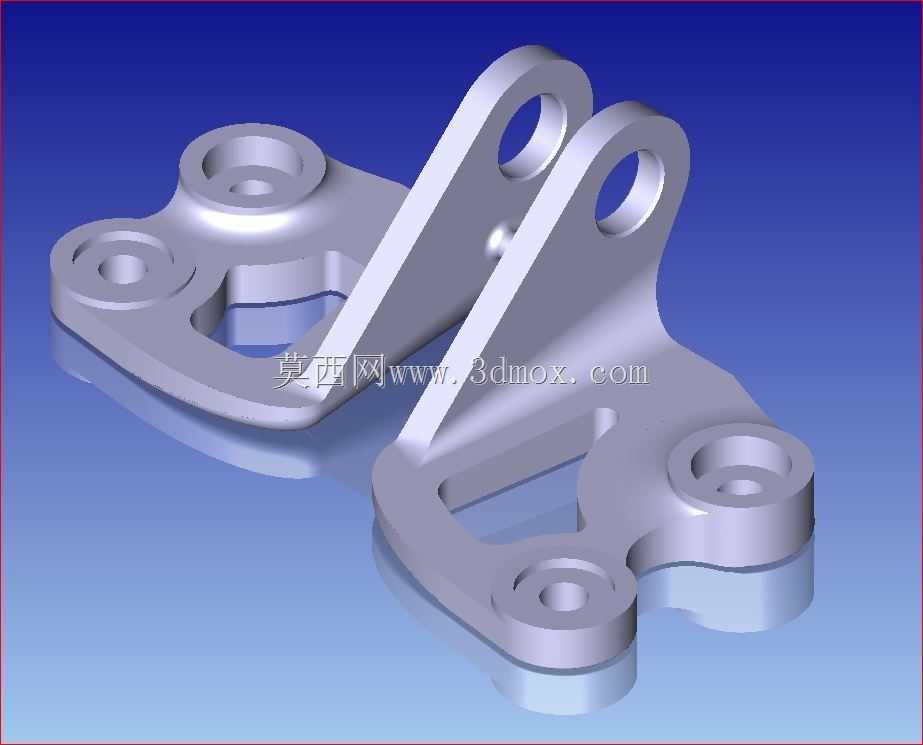

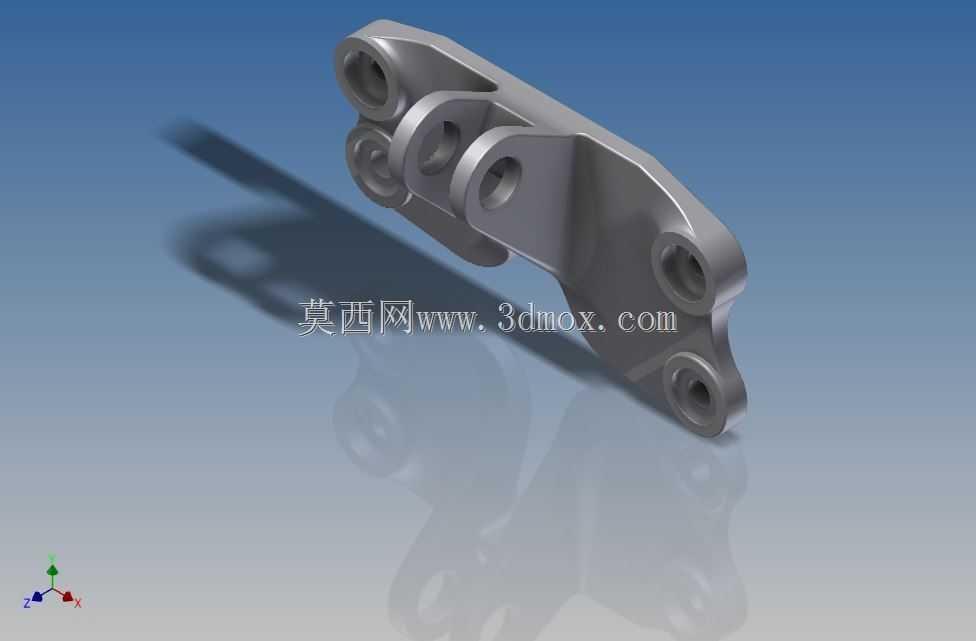

　　从功能特性上看，该支架采用双侧对称的铰接耳板设计，两个同轴的铰接孔可以穿装销轴或者螺栓，与配套的摆动部件形成转动副，耳板的厚度经过载荷校核，能够承受径向的剪切力与摆动过程中的交变载荷，避免长期使用出现耳板变形或者销轴孔磨损椭圆的问题。底座部分设置了四个沉头安装孔，安装时可以将内六角螺栓完全沉入沉孔内，不会出现螺栓头突出支架表面的情况，既能够保证支架安装面与设备基面完全贴合，也能避免突出的螺栓头干涉周边运动部件的行程。底座与铰接耳板之间采用了大圆角过渡的加强结构，没有尖锐的应力集中棱角，在承受冲击载荷的时候，应力能够顺着圆角平滑分散，不会在转角位置出现应力断裂的隐患。

　　设计思路上，这款支架没有采用多余的冗余结构，整体遵循等强度设计原则，在非主要承载的区域做了镂空减重处理，在不降低整体结构强度的前提下，尽可能减少构件的材料用量，同时也降低了支架自身的重量，对于有轻量化要求的运动机构来说，更低的自重能够减少运动过程中的惯性冲击，提升机构运行的平稳性。铰接耳板的开孔位置做了同轴度公差约束，两个耳板的孔位同轴度偏差控制在0.02mm以内，避免穿装销轴后出现卡滞、别劲的情况，保证铰接部件转动顺畅。底座的安装孔位采用对称布局，安装时不需要额外区分方向，降低现场装配的对位难度，沉孔的深度按照常用内六角螺栓的头部尺寸设计，适配标准规格的紧固件，不需要单独定制特殊连接件。

　　从安装边界来看，支架整体的安装基面为平面，四个安装孔的孔位间距按照通用安装模数设计，能够直接适配现有标准规格的铝型材安装槽、钢板安装基面的预留孔位，不需要额外做安装面的二次加工。铰接孔的孔径适配标准直径的圆柱销轴，孔壁的粗糙度要求达到Ra1.6，既能够保证销轴转动的顺滑度，也能减少长期转动带来的磨损量，延长构件的使用寿命。支架的整体外轮廓没有突出的尖锐结构，所有外露的棱边都做了倒角处理，装配过程中不会划伤操作人员，也不会刮蹭连接的线缆、气管等附属部件。在实际选型使用时，需要注意铰接点的摆动行程不能超过耳板的开口范围，避免摆动过程中部件与支架本体发生碰撞，安装时要保证基面的平面度，避免强行锁紧螺栓导致支架底座出现变形，影响铰接孔的同轴度。这类支架的材质通常选用高强度铝合金或者结构钢，根据使用场景的载荷要求选择对应的表面处理方式，在常规室内环境下做阳极氧化或者喷塑处理即可，在有腐蚀的户外环境下可以采用镀锌或者不锈钢材质加工，满足不同工况的使用需求。
