减速设备用阶梯式传动主轴结构

　　这类阶梯式主轴是减速传动装置里的核心承载构件，日常在冶金输送线的减速单元、轻工包装设备的减速箱、小型输送设备的动力传递段都能见到这类结构的应用，它的核心作用是承接输入端的转矩，通过轴上的安装位固定齿轮、联轴器等传动零件，将动力平稳传递到输出端，同时承受传动过程中产生的径向载荷、轴向冲击载荷，保证整套传动机构的运转同轴度。

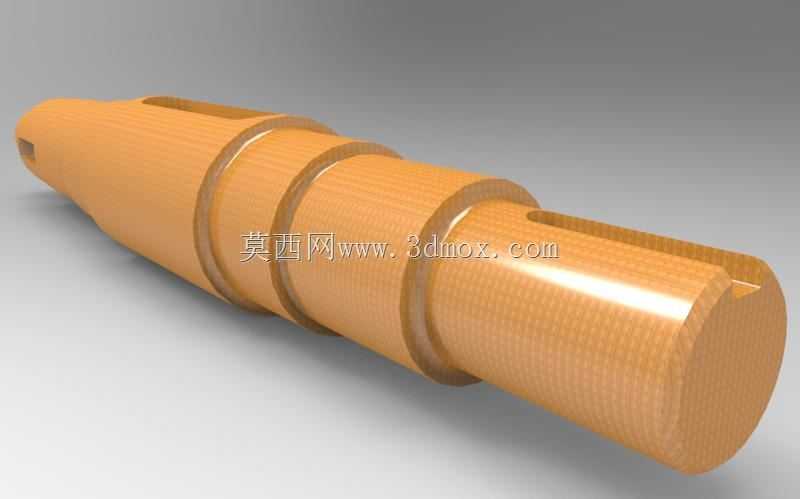

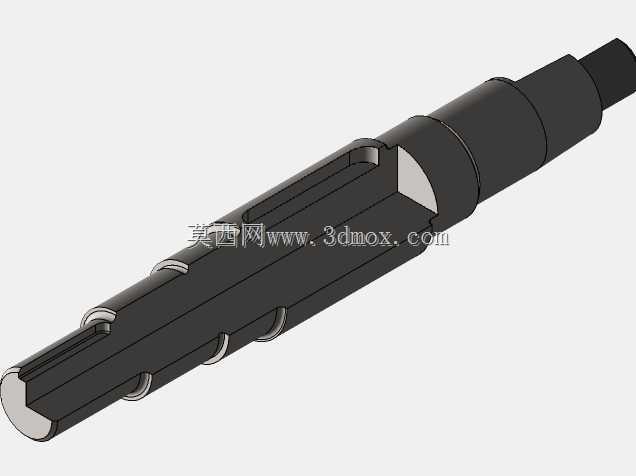

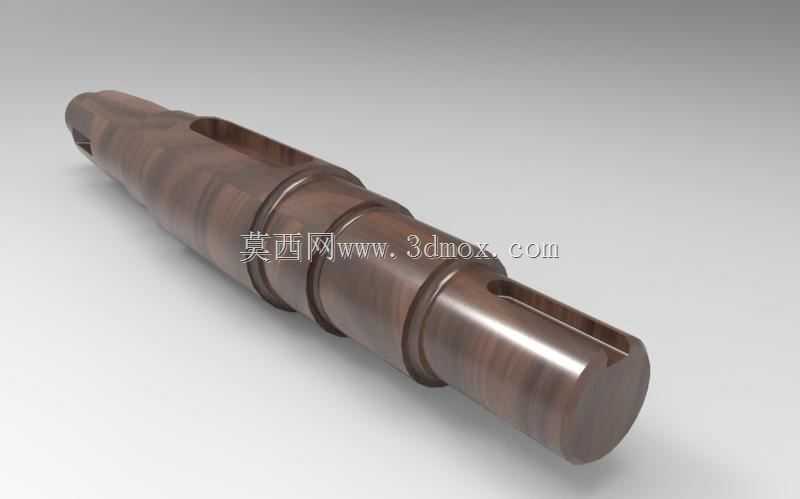

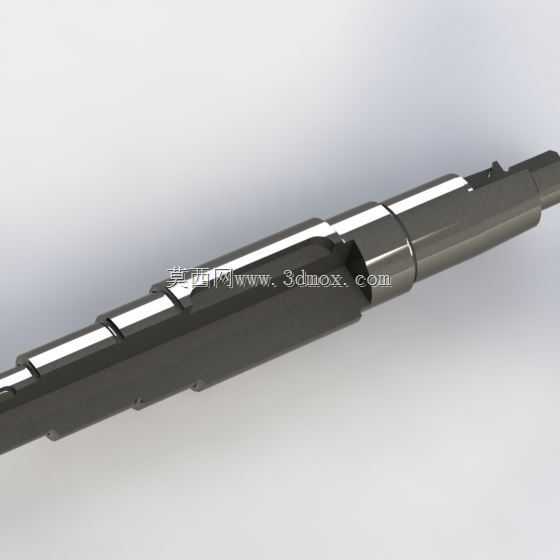

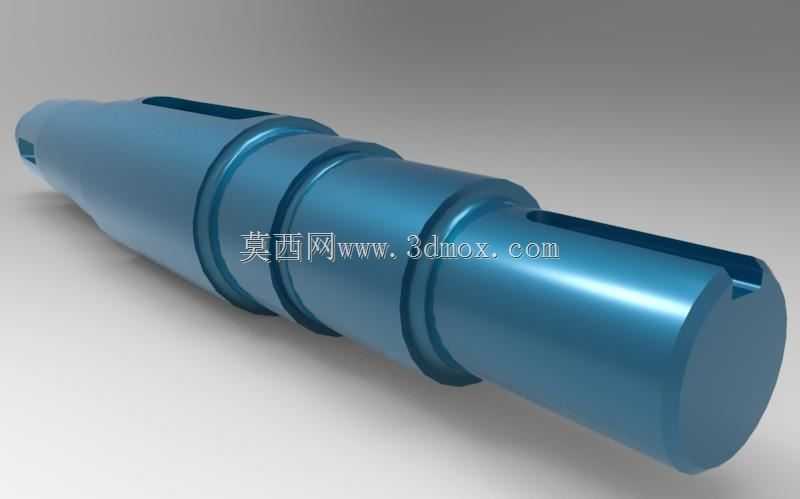

　　从结构设计逻辑来看，整根轴采用变径阶梯布局，不同直径的轴段形成的轴肩是零件轴向定位的核心基准，不需要额外加装过多定位套就能实现传动件的轴向位置固定，能有效压缩减速箱内部的轴向安装空间。轴上加工的平键槽是扭矩传递的关键结构，键槽的位置对应齿轮、带轮的安装位，键槽的宽度、深度匹配标准平键的尺寸公差，装配时平键嵌入轴槽与轮毂槽之间，避免传动件与轴之间出现相对转动，保证转矩传递的可靠性。轴端加工的外螺纹段是锁紧结构的安装位，装配时配合圆螺母、止动垫圈就能对最外侧的轴承或者传动件进行轴向锁紧，防止设备启停、正反转切换时零件出现轴向窜动，避免传动间隙变大引发的振动、噪声问题。

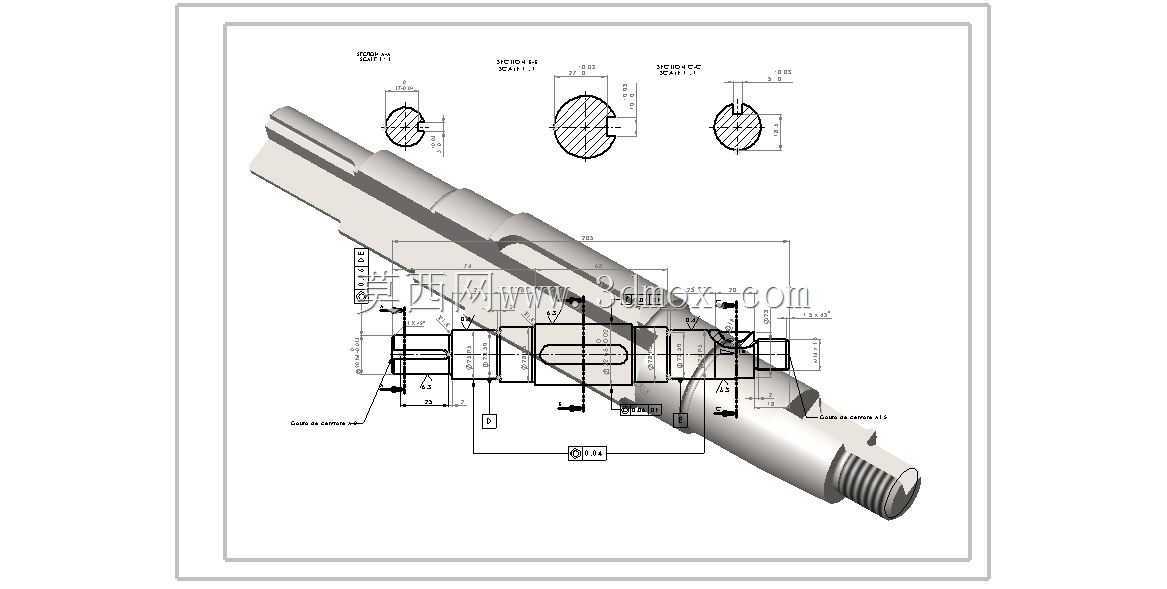

　　在实际安装边界的考量上，各轴段的直径尺寸匹配对应标准轴承的内孔尺寸、传动件的轮毂内孔尺寸，轴段的长度尺寸根据安装零件的轮毂宽度、箱体内壁的间隙、密封件的安装空间综合确定，装配时轴上的轴承位与箱体轴承孔配合，能将轴运转时的载荷传递到箱体上，避免轴出现挠曲变形。轴上的退刀槽、越程槽结构是加工工艺性的体现，磨削轴颈、车削螺纹时能给刀具留出退刀空间，保证各加工面的尺寸精度和表面粗糙度符合装配要求，轴端的倒角结构方便装配时零件的导入，避免装配过程中刮伤零件内孔或者轴的表面。

　　从功能特性上看，这类轴的材质一般选用调质处理的中碳结构钢，兼顾强度与韧性，能承受频繁启停带来的冲击载荷，轴颈位置经过磨削加工，表面粗糙度满足轴承的配合要求，能减少轴承运转时的磨损，延长整套传动机构的使用寿命。在实际选型适配时，需要核对轴上各安装位的直径、键槽位置、轴段长度与现有减速箱内的零件安装空间是否匹配，确认轴的承载能力能覆盖传动系统的额定转矩、最大径向载荷，避免出现轴断裂、传动件打滑的故障。这类主轴的结构没有多余的复杂构型，所有轴段的尺寸、结构都围绕装配定位、扭矩传递、载荷承载三个核心需求设计，加工难度适中，装配流程简单，日常维护时只需要检查轴颈磨损情况、键槽是否有变形、螺纹段是否有滑牙问题，就能保证设备长期稳定运转。在不同的减速设备应用场景中，这类轴的尺寸会根据传动功率的大小做对应调整，小功率减速设备的轴直径更小，轴段数量更少，大功率重载场景下的轴会加大轴颈直径，增加卸荷槽结构来降低应力集中，避免轴在交变载荷下出现疲劳断裂。
