带安装基座的多刃切削刀具结构设计

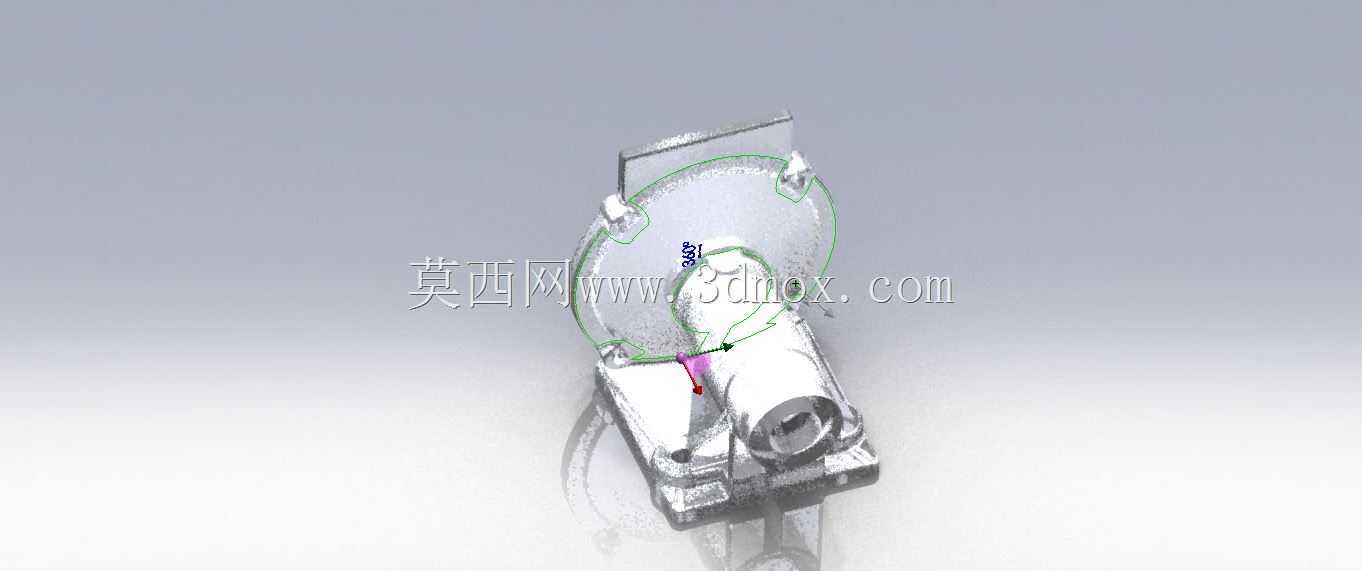

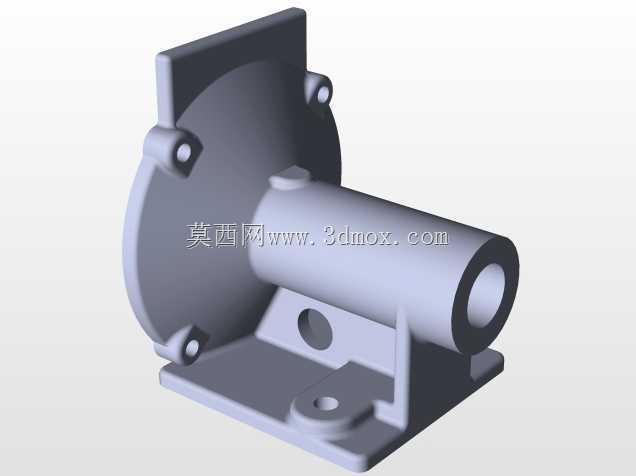

　　这款带安装基座的多刃切削部件，主要应用于小型台式铣削设备、便携型材修边机具以及自动化生产线的定点飞边工序，在五金件批量去毛刺、铝型材端面定长切削、塑料件浇口修整场景中适配性极强，区别于常规焊接式切削刀具，该结构将刃盘与安装基座做了分体式设计，日常作业中刃口磨损后仅需更换刃盘部分，基座可长期重复使用，能大幅降低易耗件的更换成本。从实际安装适配维度看，基座底部设置的定位凸台与腰型安装孔，可适配市面上多数输出轴直径在16-22mm区间的高速驱动主轴，安装时无需额外加工过渡连接套，凸台嵌入主轴端面的定位槽后，可抵消切削过程中产生的径向剪切力，避免高速旋转时部件出现偏心抖动，腰型孔的调节余量为2mm，可兼容不同安装孔位距的主轴法兰，

　　现场安装时无需重新配打安装孔，能缩短设备换型调试的时间。刃盘部分采用了三刃均布的结构设计，相邻刃口的夹角为120度，相比常规两刃刀具，同等转速下单刃的切削进给量可降低三分之一，能有效减少单次切削的冲击载荷，既可以提升加工面的光洁度，也能延长刃口的单次使用寿命，刃口的后角设计为8度，前角设置为12度，兼顾了硬质金属切削所需的刃口强度，以及软质型材加工需要的锋利度，在切削厚度1mm以内的铝板、ABS板材时，不会出现粘刀、毛边翻起的问题，切削Q235钢件时也能保证刃口不会出现崩缺。设计过程中特意在刃盘与基座的连接位置做了止口配合结构，配合公差选取H7/k6的过渡配合，装配时无需额外涂胶即可保证同轴度在0.02mm以内，

　　连接螺栓采用内六角沉头设计，螺栓头部完全沉入基座的沉孔内，高速旋转时不会产生额外的风阻，也避免了螺栓外露刮碰加工工件的防护挡板。基座的侧面设置了一个M6的紧定螺钉孔，安装到位后拧紧紧定螺钉可顶在主轴的定位平面上，进一步防止旋转过程中连接松动，即便在正反转频繁切换的切削工况下，也不会出现部件移位脱落的问题。从实际作业的工况适配来看，该部件可承受的最高线速度为60m/s，适配的主轴转速区间在1500-6000rpm，既可以用于低速大进给的粗加工去毛刺工序，也能满足高速小进给的精加工修边需求，刃盘的刃口突出基座端面的高度为5mm，最大切削深度可达到4mm，日常加工时无需频繁调整刀具的进给行程，单次进刀即可完成常规厚度工件的切削作业。

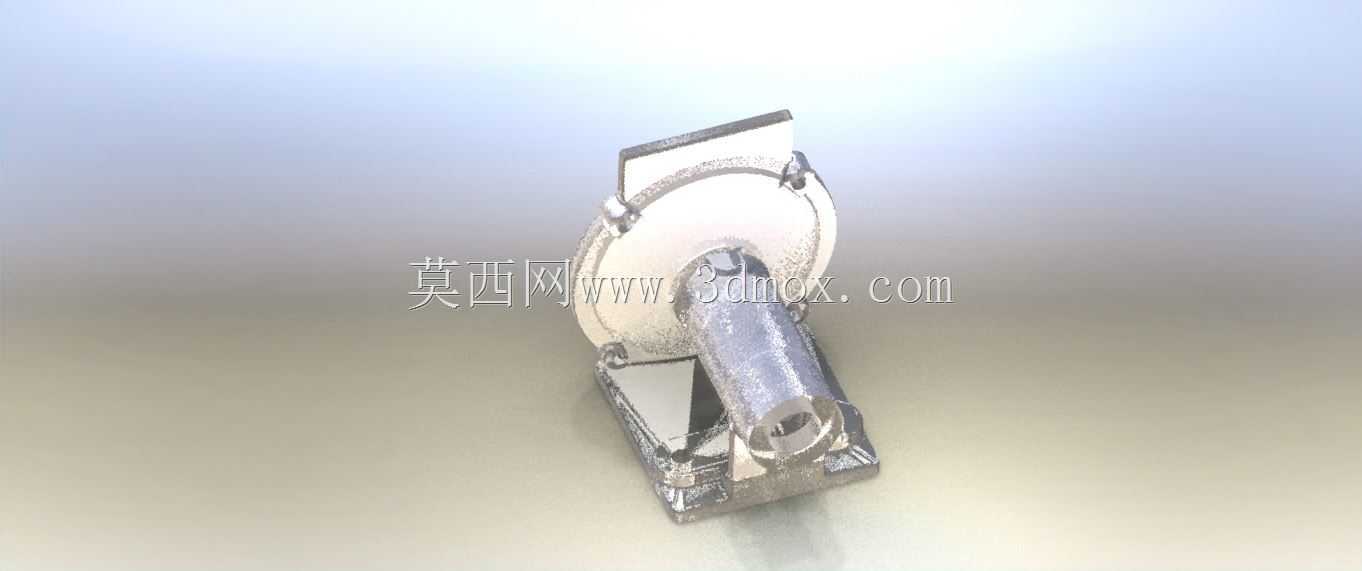

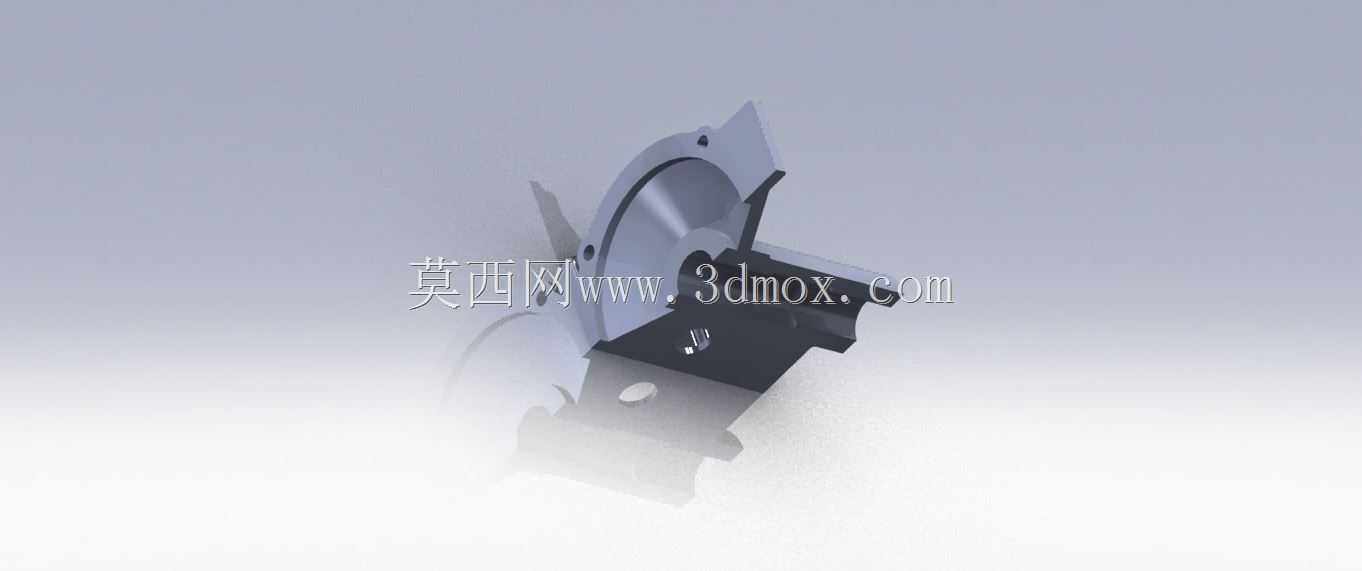

　　基座的整体外形为方形带切角结构，切角位置可避让设备上的冷却喷嘴安装位，安装后冷却喷嘴可直接对准刃口切削区域，保证切削过程中刃口能得到充分冷却，避免长时间连续作业导致刃口过热退火。在传动配合的细节上，刃盘中心的安装孔做了1*45度的导入倒角，更换刃盘时可快速对准基座的定位轴，无需反复调整对位，单人即可在1分钟内完成刃盘更换，相比整体式焊接刀具的更换效率提升60%以上，适配批量加工生产线的快速换产需求。
