立式带法兰安装座铰接支撑结构件

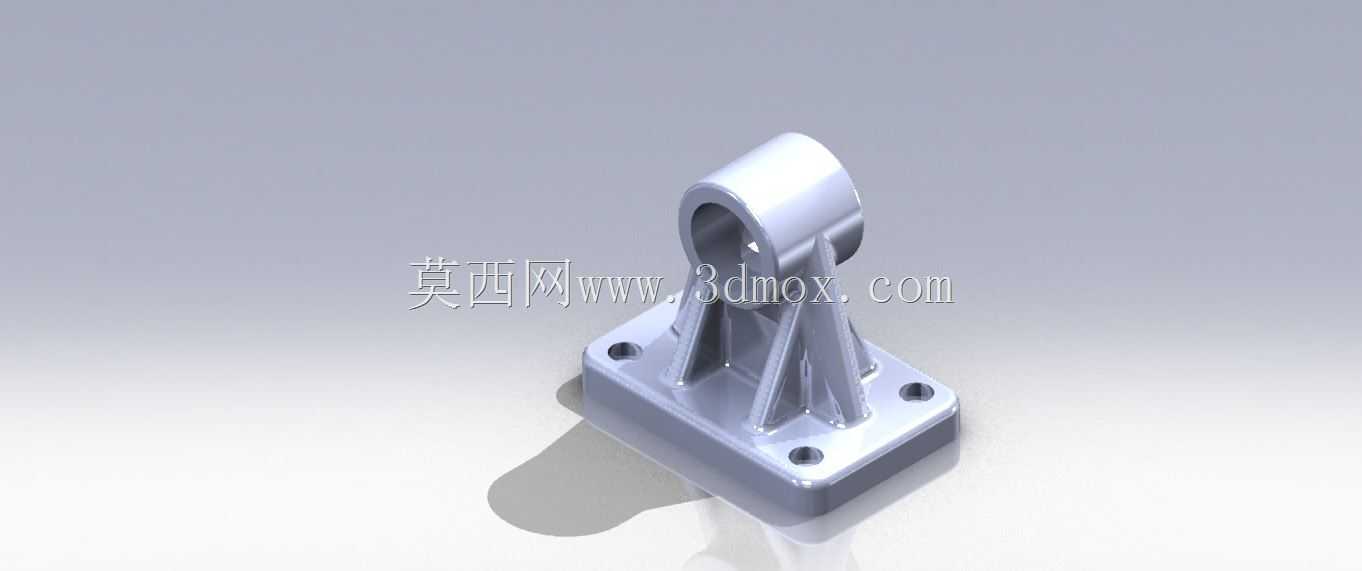

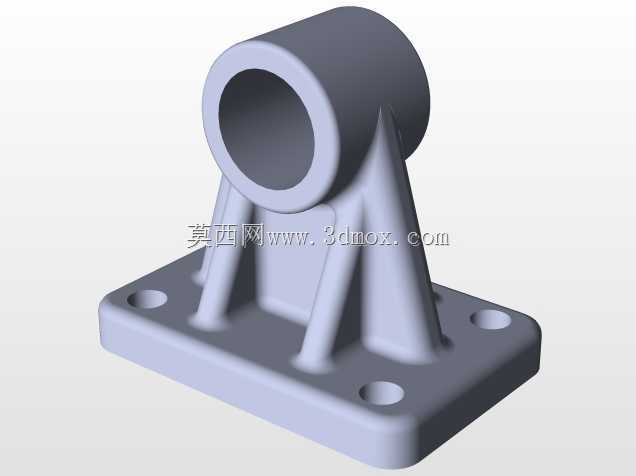

　　这类带方形法兰底座的铰接支撑件，在轻工输送线、小型自动化专机的摆动机构里十分常见，多数时候用来承接摆臂、连杆类部件的回转载荷，把上方铰接部件的受力平稳传导到设备安装基面。从结构上看，底部方形法兰设置了四个沉头安装孔，孔位对称分布在法兰四角，安装时可以通过内六角螺栓直接固定在型材台面或者设备基板上，沉孔设计能够让螺栓头完全没入法兰表面，不会突出干涉上方部件的摆动轨迹，安装后整体基面贴合度好，不会出现局部翘曲导致的受力不均问题。上方的铰接筒为整圆通孔结构，内孔可以配套铜套或者滚针轴承，穿装铰接销轴后就能实现相连部件的定轴回转，筒身和底部法兰之间设置了三道加强筋，筋位沿着筒身径向均匀分布，从筒身外壁一直延伸到法兰上表面，这种筋位布局能够有效抵消铰接部位承受的径向弯矩，避免筒身在长期交变载荷下出现根部断裂的问题，同时也能减少整体壁厚，在保证结构强度的前提下控制零件自重，降低材料消耗。

　　设计这类支撑件的时候，首先要确认的是铰接孔的中心高，这个尺寸直接决定了相连摆臂的回转半径和运动轨迹，一旦中心高出现偏差，整套连杆机构的运动行程就会出现误差，甚至出现运动卡滞的问题。其次是法兰安装孔的孔距公差，需要和安装基面的预留孔位严格匹配，通常安装孔会预留0.2-0.5mm的装配间隙，方便安装时调整位置，避免孔位错位导致无法装配。铰接筒的内孔粗糙度需要控制在Ra1.6以下，如果是配套滑动铜套的使用场景，内孔还要预留铜套的压装余量，压装后还要保证铜套内孔的同轴度，避免销轴转动时出现偏磨。加强筋的厚度通常设置为主体壁厚的0.7-0.9倍，筋位和筒身、法兰的连接处都做了R角过渡，能够有效减少应力集中，避免铸件或者机加工件在受力时出现应力开裂。

　　在实际应用场景中，这类支撑件常被用在小型翻料机构的摆臂支撑位、包装设备的拨杆铰接位、输送线的挡料板摆动支座位置，不同场景下的载荷特性有明显区别：如果是承受静态支撑载荷，只需要校核铰接孔的压溃强度和法兰螺栓的剪切强度即可；如果是承受频繁往复摆动的交变载荷，就需要重点校核筋位根部的疲劳强度，必要时可以加大过渡R角或者增加筋位厚度。零件的外形轮廓没有多余的突出结构，所有外角都做了倒角处理，既避免安装时划伤操作人员，也能减少零件转运过程中的磕碰损伤。安装边界方面，法兰的外形尺寸决定了安装时需要预留的平面空间，铰接筒的外径决定了周边部件需要预留的避让空间，尤其是摆臂摆动的平面范围内，不能有其他固定部件干涉运动轨迹，设计时通常会在三维装配环境下做运动仿真，确认整个摆动行程内零件和周边结构的最小间隙保持在2mm以上，避免运行过程中出现碰撞。

　　从加工工艺角度看，这类零件如果采用铝合金压铸工艺生产，适合批量较大的应用场景，压铸后只需要对铰接内孔、法兰安装面做少量机加工就能满足精度要求，生产效率高且成本可控；如果是单件小批量的设备改造场景，也可以采用方块料铣削加工的方式制作，虽然材料利用率稍低，但不需要开模，能够快速交付满足现场改造需求。铰接孔的两端通常会做0.5mm的倒角，方便销轴或者轴承的装配，也能去除孔口的毛刺，避免装配时毛刺脱落进入配合面造成磨损。法兰底面作为安装基准面，平面度需要控制在0.05mm以内，保证安装后和基面完全贴合，不会因为局部间隙导致支撑件受力后出现倾斜，影响铰接部件的回转精度。
