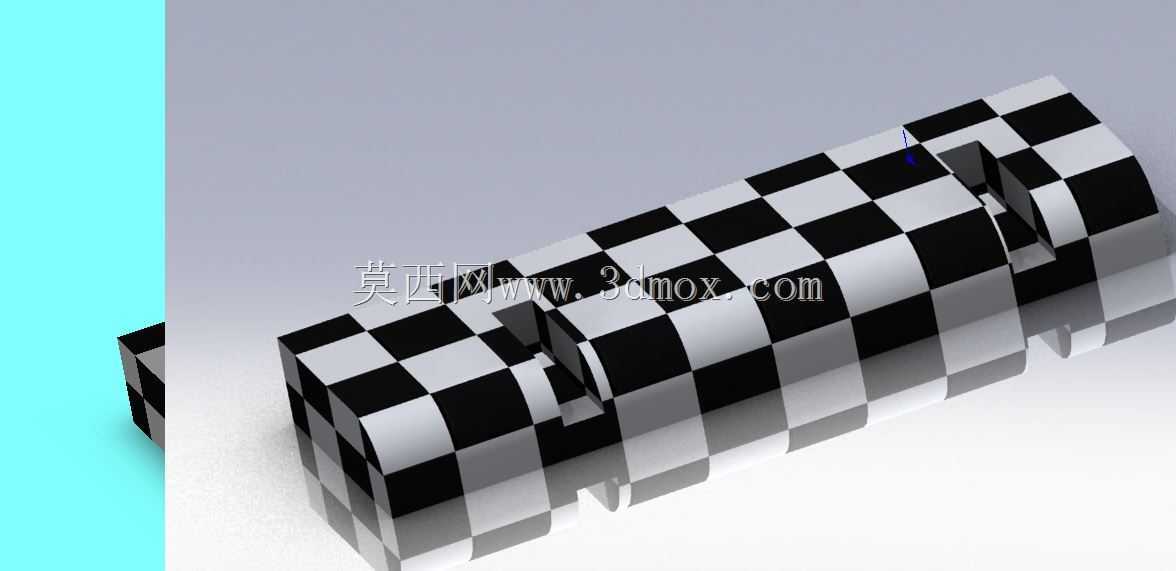

棋盘格表面部分切割长条形机械构件

　　在日常的机械加工场景里，这类带部分切割结构的长条形构件，常出现在工装夹具定位、输送线挡块、设备导向组件这类需要精准限位或者配合滑动的工位上。从结构设计的角度看，构件主体采用等截面长方条形基础形态，这种形态的优势在于加工基准容易统一，不管是铣削外形还是做表面处理，都能快速找正装夹，批量生产时的装夹效率能提升不少。表面做棋盘格样式的处理，并不是单纯的外观装饰，实际生产里这种等距交错的格纹可以作为目视检测的参考基准，装配时能快速判断构件是否装平、有没有出现偏斜，也能在调试滑动配合的时候，直观观察接触面的磨损分布情况，格纹的边界刚好可以作为磨损量的目视参照刻度，不用额外打标记线。

　　再看部分切割的结构设计，切割位置选在构件长度方向的非端部区域，切割槽的宽度和深度都做了等比例控制，没有切穿构件的主体承载面，这样既保留了长条形构件整体的抗弯强度，又能通过切割出的槽位实现特定的功能——比如嵌入弹性定位销、卡入配套的卡扣件，或者作为相邻零件的避让位，避免装配时出现干涉。做这类结构设计的时候，首先要考虑的是安装边界，构件的整体长度要适配安装工位的预留空间，底面设计成完全平面，保证安装时能和安装基面完全贴合，不会出现翘曲，安装孔位（图中未完全展示但这类构件常规配置）的中心距要严格匹配安装基座的孔位公差，避免装配时出现强行锁附导致的构件变形。

　　切割槽的内壁做了清角处理吗？从三维呈现的效果看，槽的转角处预留了微小的工艺圆角，这是实际加工里必须考虑的细节，如果做完全清角，铣刀加工到转角位置时容易因为进给量突变出现崩刀，而且后续使用时应力会集中在尖角位置，反复受力后容易从尖角处产生裂纹，预留0.2到0.5毫米的工艺圆角，既能降低加工难度，又能提升构件的疲劳强度。构件的端面做了倒角处理，不管是装配时插入配合孔，还是日常拿取安装，都不会因为锐边划伤操作人员，也不会刮坏相邻零件的表面。

　　从实际用途出发，这类构件如果用在输送线侧导位置，切割槽可以用来固定导向条，调整导向条的伸出长度就能适配不同宽度的工件输送需求，不需要更换整个导向基座，只需要调整槽内紧固件的位置就能完成宽度调节，大幅减少换型调试的时间。如果用在工装夹具上，切割槽可以作为快速装夹的卡位，工件推入后刚好卡入槽位，配合侧面的锁紧件就能完成快速定位，重复定位精度能控制在0.1毫米以内，满足普通机加工工位的定位需求。

　　设计这类构件的时候，还要考虑材质的适配性，如果是用于普通工位的非承重场景，用普通45号钢做表面发黑处理就能满足需求，成本低且加工性能好；如果是用于有腐蚀性的生产环境，就要换成304不锈钢材质，表面做拉丝处理，提升抗腐蚀能力；如果是用于需要轻量化的设备上，还可以换成6061铝合金材质，表面做阳极氧化处理，既能降低整体重量，又能保证表面的硬度和耐磨性。棋盘格的表面处理如果是用于目视检测场景，格纹的尺寸要做统一规范，单格边长控制在10毫米为基准，这样不管是观察磨损还是判断装配位置，都能快速通过格数计算偏移量，不用额外拿量具测量就能完成初步调试。

　　另外要注意的是，切割槽的位置不能选在构件的受力集中点，比如安装孔的正上方位置，不然锁附安装孔的紧固件时，压紧力会传导到槽位位置，导致槽位出现变形，影响后续配合精度。构件的整体厚度也要根据承重需求计算，比如作为挡块使用时，要根据工件的撞击力计算抗弯截面系数，保证工件反复撞击后构件不会出现弯曲变形，切割槽的深度不能超过构件整体厚度的三分之一，避免削弱整体的结构强度。实际建模的时候，要先画出整体的长条形基体，确定好总长、总宽、总厚的尺寸，再根据配合需求确定切割槽的位置、宽度、深度，然后添加工艺圆角、端面倒角这些细节特征，最后再做表面的格纹特征，格纹特征要做阵列处理，保证每个格子的尺寸完全一致，不会出现大小不均的情况，影响目视参考的效果。
