立式带座铰接支撑连接构件

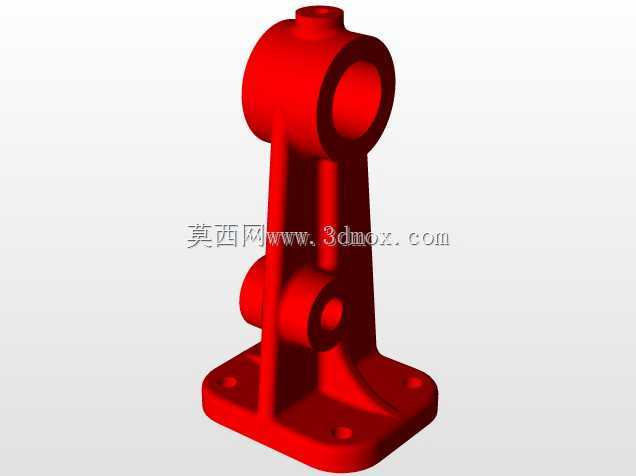

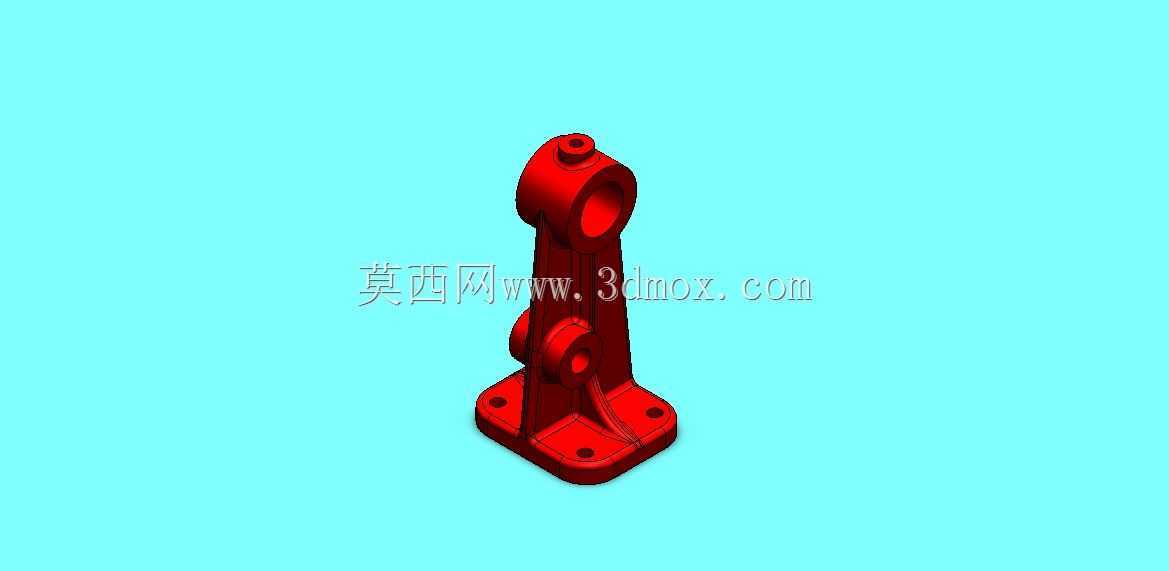

　　在各类工业传动、支撑类设备的结构布局中，这类带安装底座的立式铰接支撑构件是十分常见的传力与连接单元，常见于轻工输送线的张紧机构、小型工装夹具的摆臂支撑、农用机械的连杆铰接点位，也会出现在部分非标自动化设备的可调工位支撑结构中，核心作用是为带摆动需求的杆件、轴类零件提供稳定的回转支撑基准，同时通过底部的安装法兰将整体受力传导至设备机架或安装基础上，避免铰接点位出现受力偏移、结构窜动的问题。从结构设计逻辑来看，这类构件采用一体化铸造成型后再做机加工的工艺路线最为合理，主体为立式渐变截面的支撑臂结构，底部是带四个安装沉孔的方形法兰底座，法兰面做铣平处理保证安装贴合度，沉孔设计可以让内六角安装螺栓完全沉入孔内，

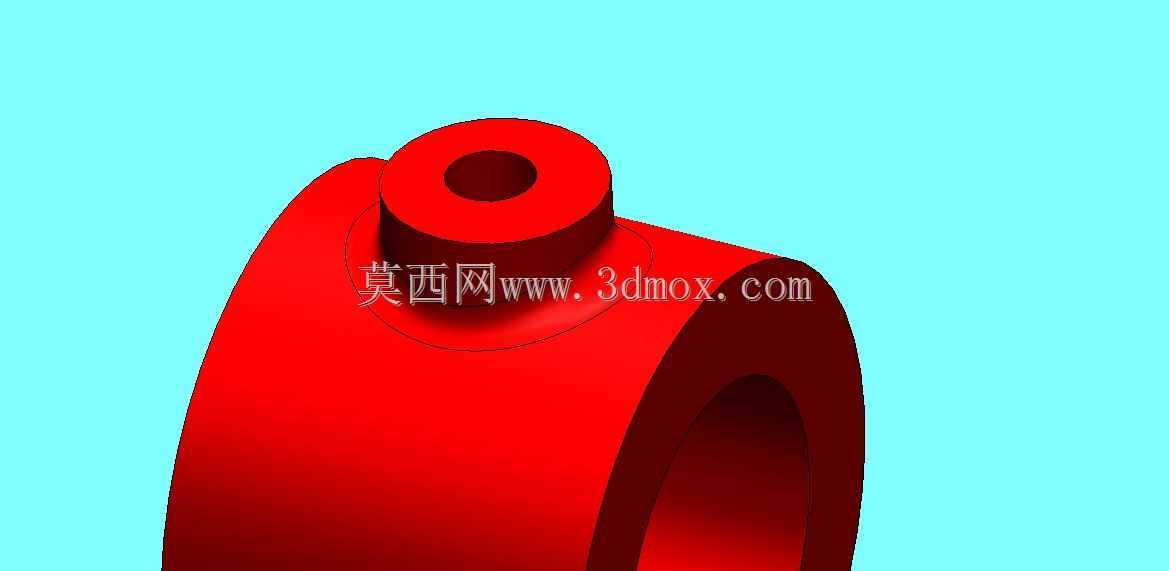

　　不会突出底座平面影响安装稳定性，也能避免螺栓头受外力磕碰出现变形。支撑臂向上延伸的过程中做了截面收窄的过渡，在保证整体抗弯、抗扭强度的前提下尽可能减少材料用量，降低构件自身重量，臂身中部额外设置了一处带同轴通孔的凸台结构，可用于安装辅助定位销、限位杆件或是附加油路、气路的固定支架，适配不同场景下的附加安装需求。构件最上端是主铰接孔位，孔位两端做了凸缘加厚处理，提升孔位的接触长度与受力承载能力，铰接孔内可根据实际使用需求镶嵌铜套、滚针轴承或是直接做公差配合加工，适配不同转速、不同载荷的铰接回转需求，孔位的轴线与底部安装法兰面保持严格的垂直公差要求，避免安装后铰接轴出现偏载，加剧铰接部位的磨损。在实际选型应用中，

　　需要重点关注几个核心尺寸边界：底部法兰的安装孔中心距要匹配设备机架上预设的安装点位，避免出现安装孔错位无法装配的问题；上端主铰接孔的内径尺寸要适配所连接的铰接轴径，同时要核算孔位中心到底座安装面的垂直高度，保证连接的摆臂、杆件在摆动行程范围内不会和周边结构出现运动干涉；中部凸台的通孔位置也要提前和周边附属配件的安装位置做匹配校验，避免后期加装配件时出现空间冲突。设计这类构件时，首先要根据实际承载的径向载荷、轴向窜动力大小核算支撑臂的截面厚度，尤其是臂身和底座连接的根部位置，是应力集中的核心区域，需要做圆角过渡处理，避免应力集中导致构件在交变载荷下出现断裂失效；主铰接孔的加工公差要根据配合类型选择，间隙配合要预留合理的润滑脂存储间隙，

　　过渡配合则要严格控制孔位的圆柱度公差，保证轴件装配后的同轴度。另外，构件的表面处理可根据使用场景选择喷漆、喷塑或是氧化处理，在潮湿、多粉尘的工况下还可以在铰接孔端加装防尘密封圈，避免粉尘、水汽进入铰接配合面，延长构件的使用寿命。这类支撑构件在装配时，要先将底座法兰和安装基础面贴合，对角拧紧安装螺栓，保证法兰面受力均匀，不会出现局部翘起的问题，之后再穿入铰接轴，检测铰接转动的顺畅度，若出现卡滞则要检查孔位的同轴度以及安装面的平面度是否达标，避免强行装配导致构件出现内应力，长期使用后出现变形。
