航空用异形密封端盖结构设计

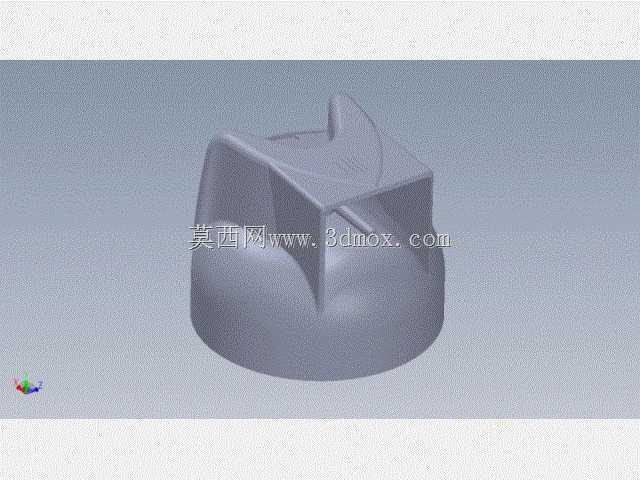

　　这款异形端盖结构主要面向航空机载管路系统的末端密封场景，在实际机载设备布局中，这类端盖往往需要适配非规则的安装接口，同时要兼顾机载环境下的振动耐受、轻量化与密封可靠性要求，区别于常规圆形标准端盖，该结构的顶部设置了对称的翼状凸起结构，并非装饰性设计，而是为了满足徒手快速拆装的操作需求——在航空设备的日常检修作业中，很多管路末端位置操作空间狭窄，无法使用扳手等工装完成拆装，顶部的翼状凸起可以提供足够的手动施力面，操作人员无需额外工具即可完成端盖的旋紧与拆卸，大幅提升外场检修的作业效率。从结构设计逻辑来看，下部的圆柱基座是核心密封配合段，外表面需要加工适配密封圈的环形槽位，与管路接口的内壁形成过盈配合，保证机载环境下气压、

　　液压管路的末端密封性能，避免高空低压环境下出现介质渗漏问题。上部的异形凸起结构在设计时做了等壁厚处理，整体壁厚偏差控制在合理区间，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，同时对称式的结构布局可以让端盖在旋紧过程中受力均匀，不会出现偏载导致的密封面错位问题。在安装边界的考量上，该端盖的最大外轮廓由顶部翼状结构的外缘决定，设计时已经将相邻管路的安装间隙纳入计算，旋紧过程中翼状结构不会与周边的管路、支架发生运动干涉，基座部分的长度根据管路接口的插入深度确定，保证密封圈完全进入配合段，不会出现密封不足或者装配顶死的问题。结构的过渡位置全部采用圆角处理，一方面是为了降低应力集中，在机载持续振动工况下避免尖角位置出现疲劳裂纹，

　　另一方面也能优化成型过程中的材料流动，减少注塑缺陷的产生。这类端盖除了航空机载场景外，也可适配对拆装效率、密封性能有较高要求的特种流体管路系统，在结构设计过程中，需要重点配合接口的尺寸公差做适配，密封槽的尺寸要根据所选密封圈的压缩量做精准计算，通常压缩量控制在合理区间，既保证密封性能，又不会因为装配阻力过大导致徒手拆装困难。顶部翼状结构的高度设计也经过反复验证，高度过低会导致施力时打滑，高度过高则会增大整体占用空间，同时增加不必要的结构重量，对于航空配件而言，每一克的重量冗余都会影响整机的载荷表现，因此在保证结构强度与操作便利性的前提下，对翼状结构做了最大化的镂空与减薄处理，在非受力区域去除多余材料，实现轻量化目标。

　　基座与顶部异形结构的连接位置做了加强筋布局，加强筋的厚度小于主体壁厚，避免连接处出现缩印，同时可以提升整体的抗扭强度，保证手动旋紧过程中结构不会发生断裂变形。在实际选型应用中，需要根据管路内的介质类型选择对应的成型材料，如果是液压油介质则选用耐油性能优异的材料，如果是航空气路则选用耐高低温、抗老化的材料，结构本身的设计可以适配多种材料的成型工艺，无需做大幅修改即可满足不同工况的使用需求。
