布萨灌木型曲面加强筋异形结构件

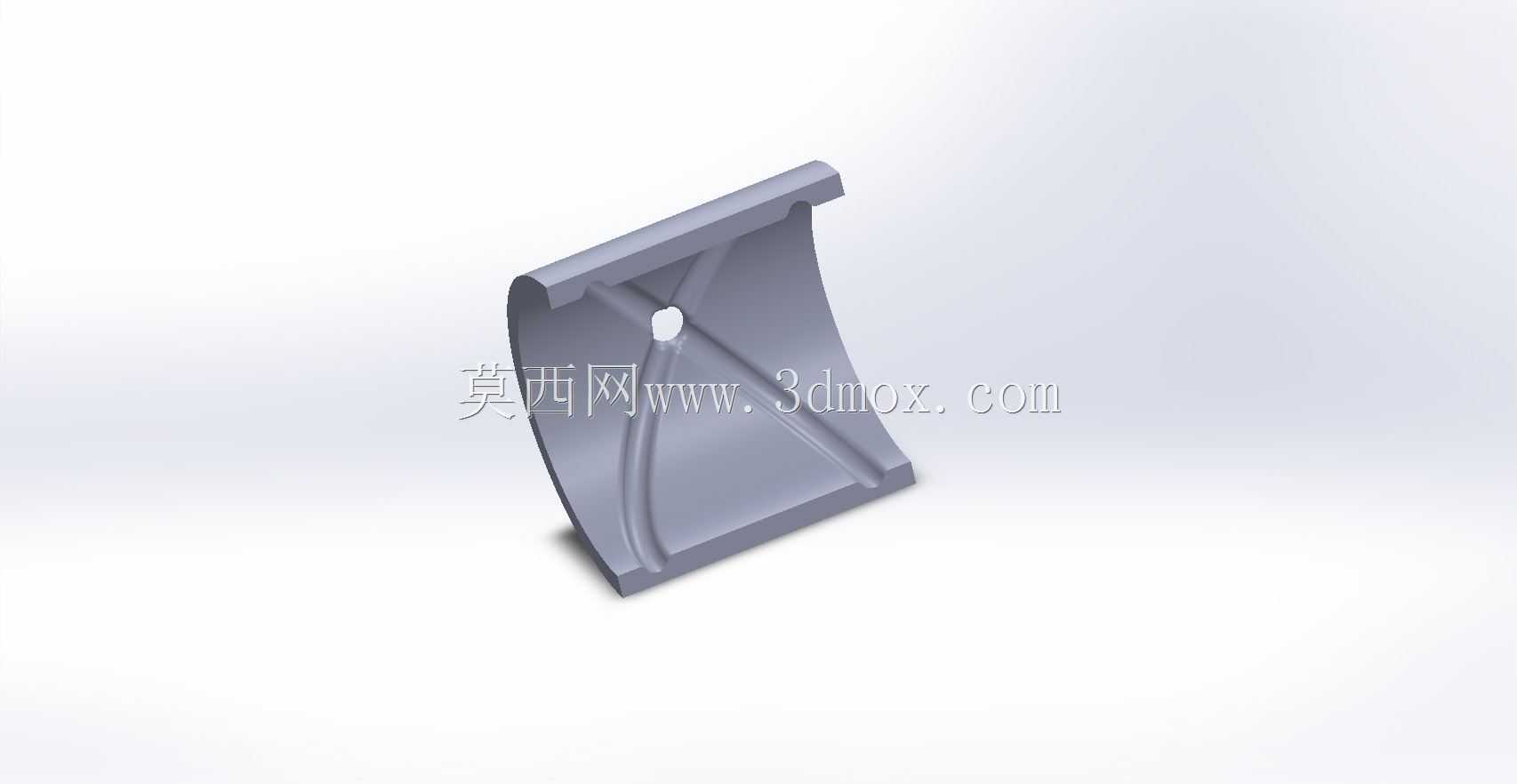

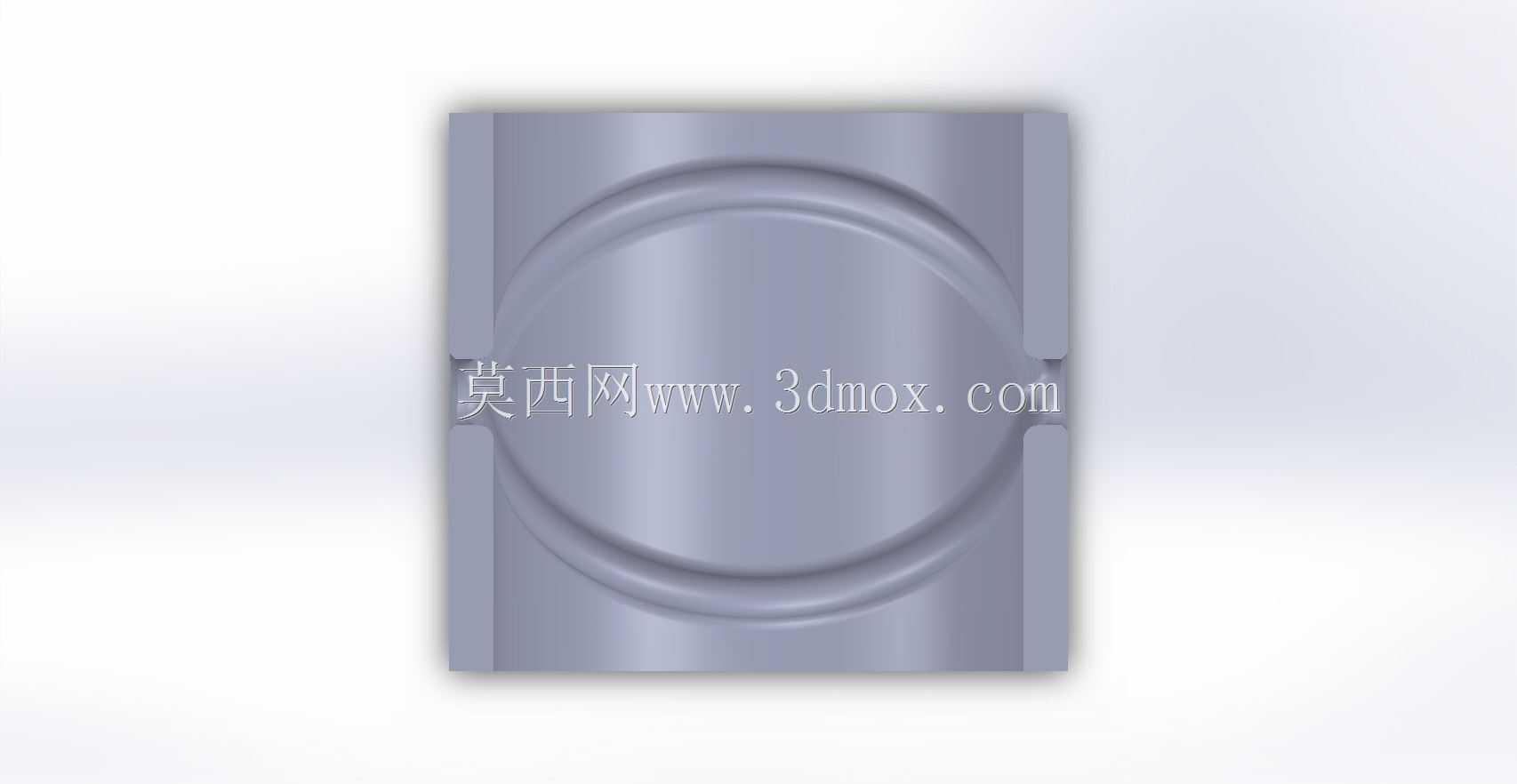

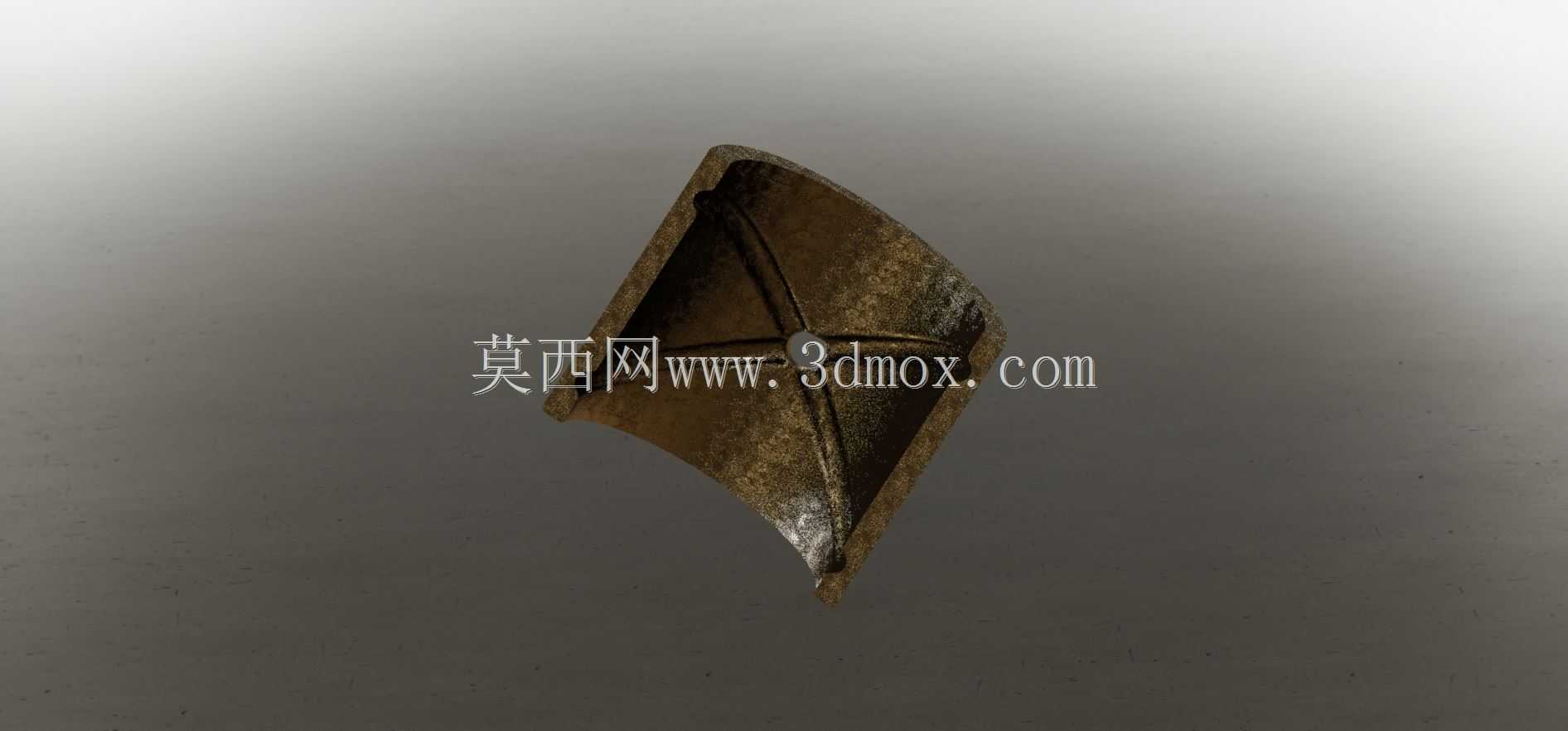

　　该异形曲面构件的设计核心围绕曲面承载场景的应力分散需求展开，整体采用双曲率弧面作为主体承载面，弧面曲率适配对应安装位置的贴合轮廓，避免安装后出现局部悬空导致的应力集中问题。构件背部设置十字交叉式加强筋结构，筋条沿曲面的法向方向延伸布置，筋条高度随曲面曲率变化做渐变处理，在弧面曲率最大、受力最集中的中心区域，筋条高度达到峰值，向构件四个边角延伸过程中筋条高度逐步降低，既保证中心区域的抗形变能力，又避免边角位置筋条过高导致的安装干涉。构件中心位置预留圆形安装定位孔，孔位边缘做倒角处理，消除孔位边缘的应力集中点，同时方便安装时紧固件的快速导入，孔位的同轴度公差控制在合理范围内，保证安装后构件与对接基体的贴合精度。

　　从实际应用场景来看，这类曲面加强结构件多用于需要贴合弧形基体做承载防护的工况，比如弧形输送设备的导料护板、曲面壳体的内部加强支撑、异形料仓的耐磨衬板等场景，安装时依靠四个边角的贴合面与基体完成定位，通过中心孔位的紧固件完成锁紧固定，构件的外弧面可直接与物料或者对接部件接触，依靠曲面的顺滑轮廓减少物料输送过程中的卡滞，同时背部的加强筋结构可抵消物料冲击、外部载荷带来的形变，避免长期使用后出现板面凹陷、开裂等问题。

　　设计过程中优先考虑了安装边界的适配性，构件的四个边角做圆弧过渡处理，避免尖角在安装时与相邻部件产生刮碰，整体外轮廓尺寸控制在适配常规弧形安装位的范围内，不需要对原有设备的基体做额外切削加工即可完成装配。筋条的厚度根据受力仿真结果做匹配设置，在保证结构强度的前提下尽可能控制构件整体重量，降低安装后的基体承载负担，同时筋条与主体板面的连接位置做圆角过渡，避免焊接或者一体成型过程中出现应力裂纹，提升构件的整体抗疲劳性能。

　　在实际选型使用时，需要注意核对构件的弧面曲率与待安装基体的弧面曲率匹配度，若曲率偏差过大，会导致安装后板面与基体存在间隙，受载时容易出现局部应力过大导致的破损；中心安装孔的尺寸需要与所用紧固件的规格匹配，若孔位间隙过大，长期受振动载荷影响容易出现紧固件松动，导致构件移位。该构件的曲面顺滑度经过优化设计，外表面没有明显的凸起或者凹陷，作为导料部件使用时，可减少物料在板面的粘附堆积，降低清理维护的频次；作为加强支撑使用时，曲面轮廓可与壳体的内表面完全贴合，将外部载荷均匀传递到整个壳体板面，避免局部载荷过大导致的壳体变形。

　　从结构设计的细节来看，十字加强筋的布置方向并非完全正交，而是根据构件的受力方向做了小角度偏移，让筋条的走向与主要载荷的传递方向保持一致，最大化发挥筋条的承载作用，减少不必要的材料冗余。构件的边缘做卷边或者加厚处理，提升边缘位置的抗冲击能力，避免物料长期冲刷边缘导致的磨损过快。针对不同的使用工况，该结构可通过调整板材厚度、筋条高度来适配不同的载荷等级，比如大载荷冲击场景下可适当增加板面厚度与筋条高度，轻载防护场景下可适当降低板材厚度实现轻量化设计。
