方形螺旋弧状弹性构件结构设计

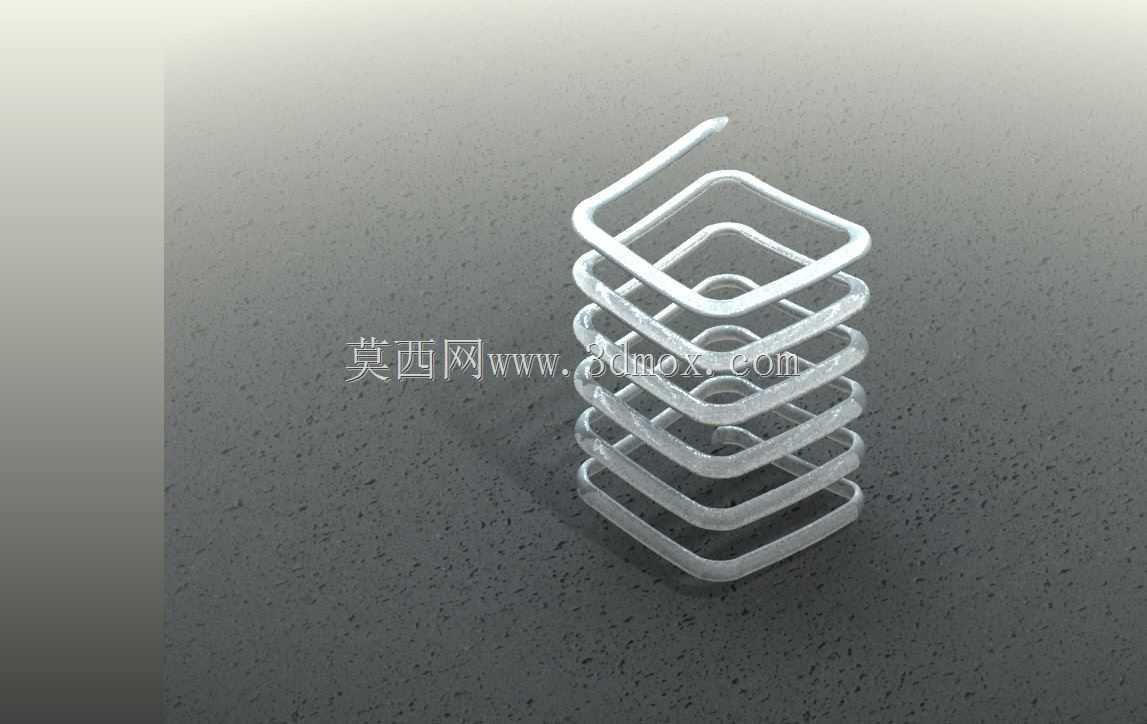

　　日常做非标设备结构设计时，这类方形截面的螺旋弧状弹性构件，常被用在空间受限的矩形安装腔体内，区别于常规圆柱螺旋弹簧，它的外轮廓能完全贴合矩形安装槽的内壁，不会出现圆柱簧在方槽内偏摆、卡滞的问题，在电子设备仓内的缓冲支撑、小型工装夹具的复位结构、方形管路的抗震支脚场景里适配性极强。做这个构件的三维建模时，首先要确认安装边界的尺寸约束：安装槽的内边长要比弹簧外轮廓单边预留0.2-0.3mm的活动间隙，避免热胀冷缩或者受力偏移时出现侧壁摩擦，弹簧的自由高度要比安装腔的最大行程高出15%左右，保证预压后能提供足够的复位力，同时不会出现并圈压并的失效情况。设计思路上，这个构件的螺旋升角是沿着弧度过渡的，端部的弯折弧段做了圆滑过渡处理，

　　没有尖锐的折角，一方面是避免应力集中导致的簧丝断裂，另一方面端部的平直弧段能更好地贴合被支撑件的接触面，不会出现局部点接触压损配套零件的问题。簧丝的截面是圆形，沿着方形螺旋路径扫掠成型时，要注意每一圈的螺距一致性，尤其是转角位置的螺距误差不能超过0.1mm，不然受力时各圈的压缩量不均，会出现侧向分力导致整个弹簧歪扭。实际应用中，这类方形螺旋簧的刚度计算不能直接套用圆柱弹簧的公式，因为转角位置的弯曲应力和直边段的扭转应力分布不一样，建模时要通过有限元辅助校核转角处的应力集中系数，通常转角处的曲率半径要比簧丝直径大2倍以上，才能把应力集中系数控制在安全范围内。安装时，这个构件的上下两端不需要额外做导向杆，

　　依靠自身的方形外轮廓和安装槽的配合就能实现自导向，相比圆柱簧必须配套导向杆或者导向套的设计，能节省不少安装空间，在小型消费电子的按键复位结构里，这种设计能把整体结构厚度压缩20%左右。另外，构件表面做了光滑的圆弧过渡，没有毛刺和锐边，装配时不会刮伤周边的线材或者塑胶壳体，在需要频繁压缩复位的工况下，簧丝的表面粗糙度要控制在Ra1.6以下，减少相邻簧圈接触时的磨损，提升整体使用寿命。建模过程中，扫掠路径的绘制是核心，先绘制方形的基准轮廓，再沿着轴向做螺旋式的偏移，每一圈的四个转角都要做等半径的圆弧过渡，保证路径的曲率连续，不然扫掠出来的实体会出现面褶皱或者曲率突变的问题，后续做工程图导出时也会出现尺寸标注的偏差。从功能特性来看，

　　这个构件除了常规的轴向缓冲复位作用，因为方形轮廓的抗侧扭能力比圆柱簧强，还能承受一定的径向偏移力，在一些有小幅侧向震动的安装场景里，不需要额外添加径向限位结构就能保持工作位置稳定，比如小型车载电子模块的减震支撑，用这类方形螺旋簧就能同时实现轴向缓冲和径向限位，减少配套零件的数量。做结构选型时，要根据实际工况的载荷大小调整簧丝直径和螺距，如果是用于轻载按键场景，簧丝直径可以选0.5-0.8mm，螺距取簧丝直径的1.5倍左右，保证按压手感柔和；如果是用于工装夹具的复位场景，簧丝直径可以加大到1.5-2mm，螺距适当放大，保证足够的复位推力，同时要核算压并高度，避免夹具合模时弹簧被压并产生塑性变形。
