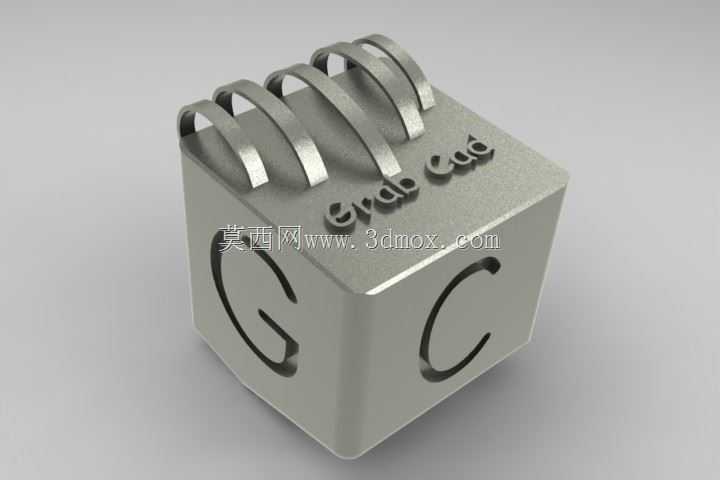

带标识弧形凸条金属立方结构件

　　这类带立体标识与弧形凸条的立方金属结构件，常应用在工业设备品牌标识嵌装、工装夹具定位基准块、文创工业风摆件加工等场景中，作为兼具标识展示与结构承载功能的小型零件，其六面体规整结构可适配多种安装位的快速定位需求。从实际使用角度看，该零件的立方基体可作为定位基准使用，相邻三个面的镂空字母标识既可以作为品牌露出的视觉元素，也能在装配过程中作为方向识别的参照，避免工装装夹或设备组装时出现方向错装的问题。顶面的多组平行弧形凸条，一方面可以增加顶面的摩擦力，在作为小型承托块使用时避免放置的工件出现滑移，另一方面弧形结构的凸起也能在零件受到顶面冲击时分散应力，避免直角棱边出现应力集中导致的崩边问题。设计过程中首先确定立方基体的尺寸公差，

　　作为基准块使用时六个面的平面度、相邻面的垂直度都需要满足工装定位的精度要求，三个相邻立面的镂空字母采用沉槽式设计，槽深控制在基体厚度的六分之一以内，避免镂空过深导致基体结构强度下降，同时槽底与侧壁的过渡圆角设置为R0.5，减少机加工过程中的刀具磨损，也避免应力集中在槽角位置产生裂纹。顶面的弧形凸条采用等半径圆弧设计，相邻凸条的间距保持一致，凸条与基体顶面的连接位置采用小圆角过渡，避免凸条受侧向力时在根部出现断裂，凸条的高度不超过基体边长的十分之一，保证零件整体的重心仍在立方基体内部，不会因为顶部凸起过高导致放置时出现倾翻。安装边界上，该立方件可直接通过底面粘接、侧面顶丝固定或者底面开设沉头孔的方式安装在工装台、设备面板上，

　　由于整体为规整立方体，安装时不需要额外设计适配的异形安装座，可直接利用标准平口钳进行装夹加工，也可适配通用的方块类零件安装座，降低配套安装结构的设计成本。在加工工艺适配性上，该结构可直接通过五轴铣削一次加工成型，弧形凸条的曲面走刀路径连续，不需要多次翻面装夹，立面的字母沉槽可采用小径铣刀分层铣削完成，加工完成后可通过喷砂氧化处理提升表面质感，作为标识件使用时还可在沉槽内填充色漆提升标识辨识度。从结构强度验证角度看，立方基体的实心结构可承受垂直方向的较大压载，作为小型设备的支撑脚使用时，可在底面粘贴防滑胶垫进一步提升放置稳定性，顶面的弧形凸条之间的间隙还可作为小型走线槽使用，容纳直径较细的传感器导线，避免导线在设备表面杂乱排布。

　　在实际工装应用场景中，这类带方向标识的立方块还可作为三坐标测量的基准块使用，三个带字母的立面可分别对应X、Y、Z三个轴的方向，方便测量人员快速识别坐标轴方向，减少测量前的找正时间，凸条结构也可作为测量时的辅助定位参照，快速对齐测头的初始位置。
