管道装夹用压力钳结构设计方案

　　在民用给排水施工、工业工艺管线预制、消防管道安装、油气输送管路现场检修等场景中，经常需要对不同管径的金属、非金属圆管进行固定，以便完成套丝、切割、坡口打磨、管件对接焊接等工序，普通平口台钳的V型钳口无法适配圆柱面管道的稳定装夹，容易出现夹伤管壁、装夹打滑、工件转动偏移的问题，管道虎钳正是针对这类圆柱类管材装夹需求开发的专用工装夹具。这款夹具的整体结构采用分体式组装设计，底部为带安装孔的铸造基座，基座上预留的四个沉头安装孔可适配M10-M12规格的膨胀螺栓或T型槽螺栓，能够将整个夹具牢固固定在钳工台、移动施工操作台或者预制场的工装平台上，基座的安装平面平面度公差控制在0.1mm以内，保证装夹后夹具整体不会因为受力出现倾斜偏移。

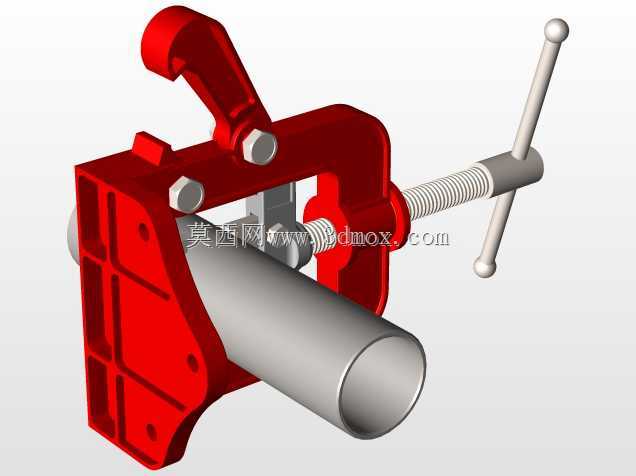

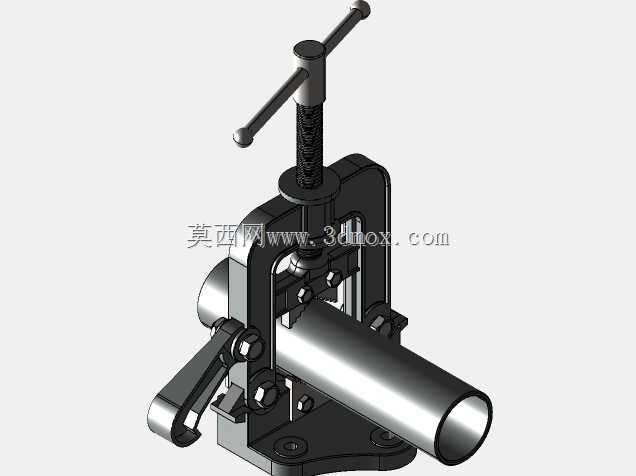

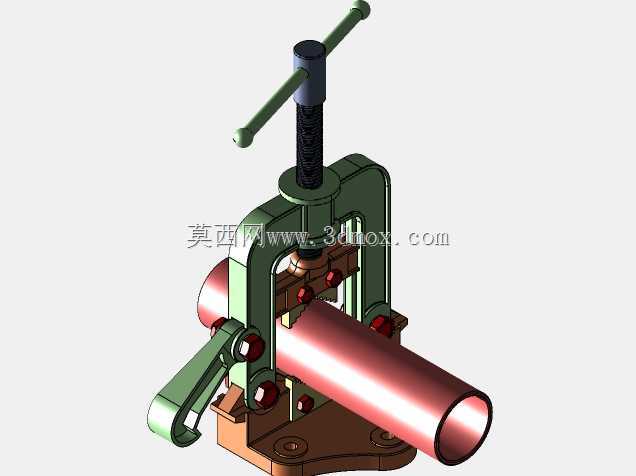

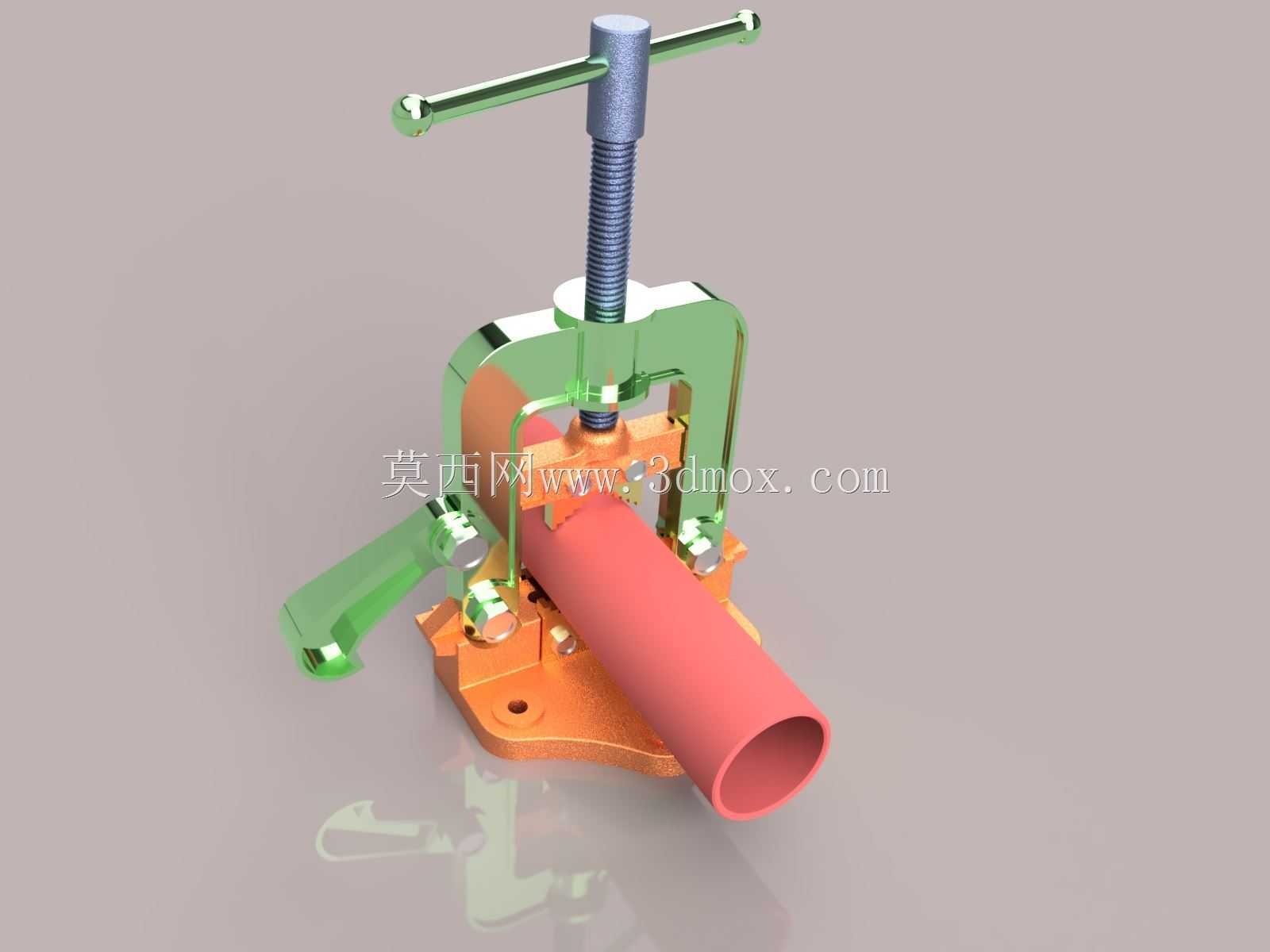

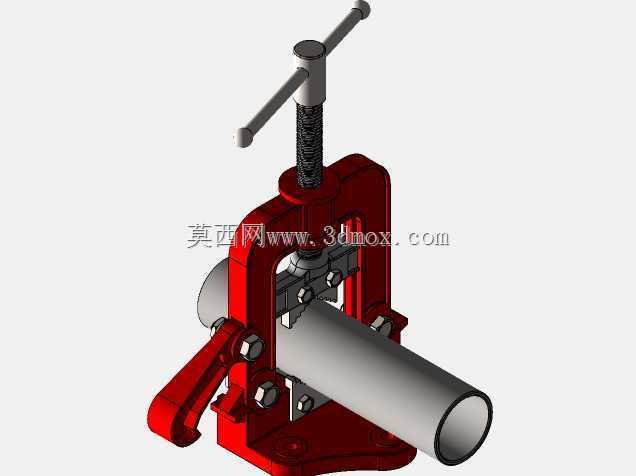

　　基座上方集成了下钳口的V型支撑结构，V型开口角度设计为120度，这个角度的选型经过多轮受力验证，既能够适配小口径薄壁管的装夹，避免钳口夹角过小导致管壁被夹变形，也能够保证大口径厚壁管装夹时的接触面积足够，不会出现应力集中压溃管材的问题，下钳口的支撑面做了网状滚花处理，滚花深度0.3mm，能够在不损伤管道防腐层的前提下增大接触面摩擦力，防止管材在套丝、切割过程中出现周向转动。夹具的上半部分为龙门式夹紧框架，框架两侧的导向柱与基座上的导向孔采用H8/f7的间隙配合，保证夹紧螺杆带动上压块上下运动时不会出现卡滞、偏斜的问题，上压块同样采用V型结构，与下钳口的V型支撑形成对中夹持结构，不管是DN15的小口径镀锌管，

　　还是DN100的大口径无缝钢管，装夹时都能够自动对中，不需要人工反复调整管材位置，能够大幅提升管线预制的施工效率。顶部的夹紧机构采用梯形传动螺杆，螺杆导程为6mm，梯形螺纹的自锁性能优异，当夹紧力达到施工所需的力矩后，螺杆不会因为加工过程中的振动出现松脱，能够持续保持稳定的夹紧力，螺杆顶端穿装的T型加力杆长度为200mm，操作人员只需要施加较小的径向力，就能够通过螺纹增力机构获得足够的夹紧力，针对薄壁不锈钢管、PPR塑料管等易夹损的管材，操作人员可以通过控制加力杆的旋转圈数灵活调整夹紧力，避免夹裂管材或者在管壁留下压痕影响管路密封性能。夹具的框架部分采用可开合的铰链式设计，当需要对较长的管道进行中间段加工时，

　　可以松开侧面的锁扣将龙门框架翻开，直接将管道放入下钳口后再扣合框架进行夹紧，不需要从管道端部穿套夹具，大幅提升了现场检修作业的操作便利性，尤其是在已铺设完成的管路改造作业中，这种可开合结构能够避免截断管路才能装夹的问题，减少现场施工的工作量。整个夹具的所有受力部件均经过受力仿真验证，在最大夹紧力15kN的工况下，框架的最大变形量不超过0.05mm，螺杆的弯曲应力远低于材料的许用应力，能够满足长期高频次施工使用的强度要求，钳口部分的易损件采用模块化设计，当滚花磨损导致摩擦力下降时，可以单独更换上压块和下钳口的耐磨衬块，不需要更换整个夹具，能够降低施工工具的维护成本。在实际现场使用中，这款夹具除了能够装夹圆形管道外，调整夹紧力后也可以对圆钢、六角棒等型材进行临时装夹，完成小型零件的锉削、打磨、钻孔等工序，具备一定的通用工装属性，基座底部的镂空设计既能够减轻夹具整体重量，方便施工人员在不同作业点之间搬运转移，也能够在切割、套丝作业时让切削液、铁屑从镂空位置落下，不会堆积在钳口位置影响装夹精度。设计过程中针对不同施工场景的使用需求做了细节优化，比如加力杆的两端做了滚花防滑处理，操作人员戴劳保手套操作时也不会出现打滑的问题，所有棱角位置都做了R2-R3的圆角倒钝处理，避免施工过程中尖锐棱角划伤操作人员，导向柱表面做了淬火处理，表面硬度达到HRC45-50，长期上下滑动也不会出现拉毛、磨损的问题，保证夹具的运动顺畅性。
