带工位作业台的倍速链输送装配线结构

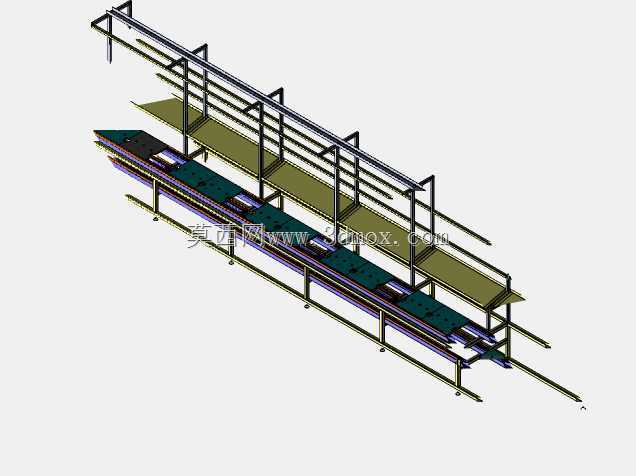

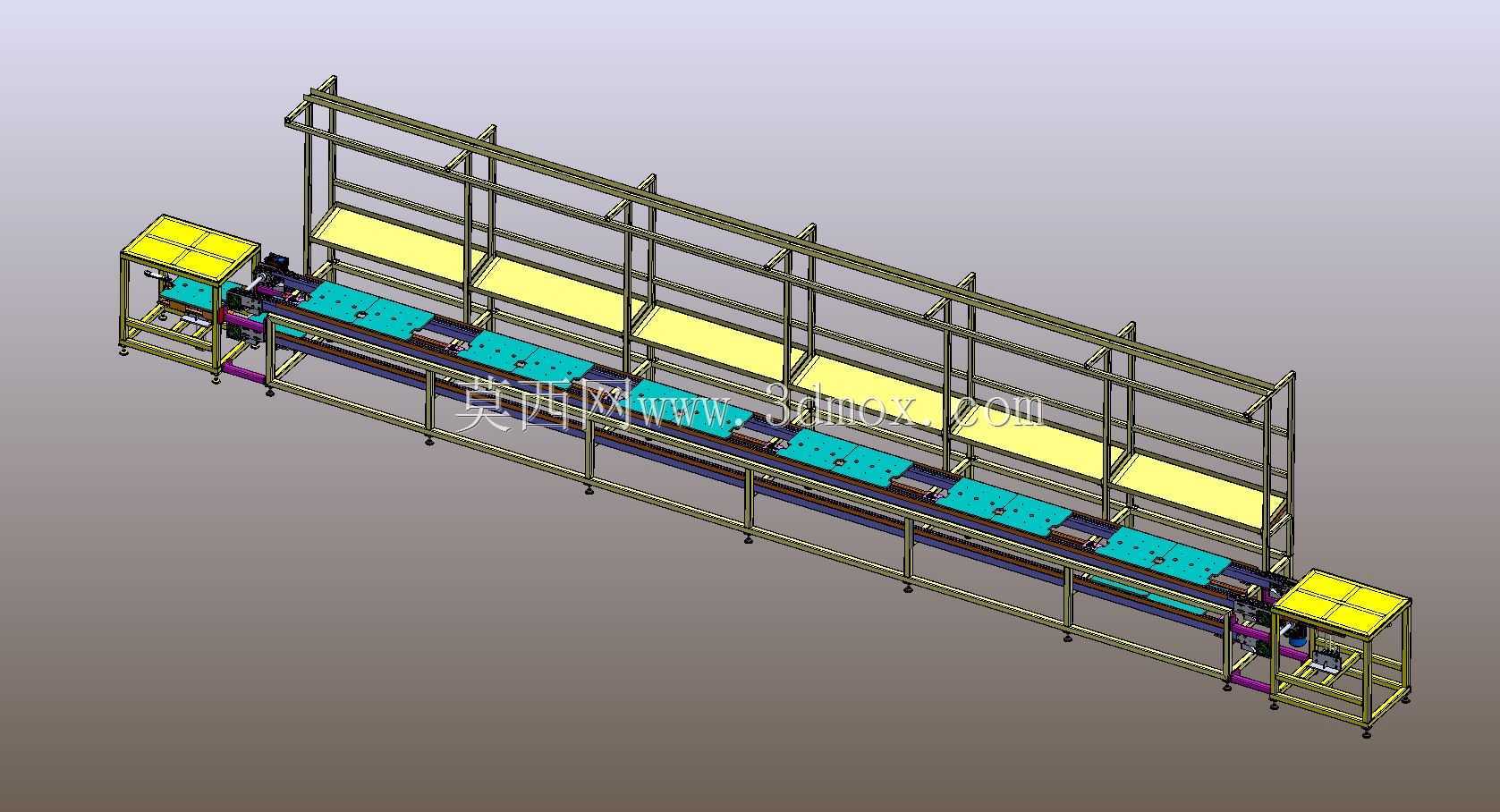

　　这套输送装配结构主要面向3C电子、小型家电、汽配小总成这类需要多工位串行装配的生产场景，区别于普通仅做物料转运的皮带线，它把工件输送、员工作业台、工装定位几个核心需求整合到了同一机架上，能直接对接产线的装配工序，不需要额外在输送线旁加装独立作业台，节省车间横向占地空间。从结构布局来看，线体采用两端进出的排布方式，两端设置了上下料工位，黄色台面的工位就是人工或辅助设备取放待装工件、完成装配后下线的区域，中间段沿输送方向排布了多组独立作业位，每个作业位上方都设置了黄色的置物台板，可放置装配所需的小型零件、电动工具、作业指导书，员工站在线体侧边即可完成对应工序的装配操作，不需要频繁转身取料，能有效减少作业过程中的无效动作浪费。

　　线体的输送载体采用工装托盘，待装配的工件被固定在托盘上，沿着倍速链轨道向前输送，到对应作业工位时可通过阻挡机构停住，方便员工完成装配操作，所有工序完成后托盘带着成品流到末端下料位，取走成品后空托盘可通过线体下层的回流通道送回上料端，实现托盘的循环使用，不需要人工搬运空托盘折返。机架部分全部采用工业铝型材拼装搭建，没有采用焊接机架的方案，一方面铝型材的自重更轻，组装时不需要大型焊接设备，通过标准连接件就能完成整线拼装，后期如果需要调整线体长度、增减作业工位，只需要拆解对应段的型材重新拼接即可，改造成本远低于焊接钢结构机架；另一方面铝型材表面的阳极氧化层耐磨耐腐蚀，车间日常使用中不需要做刷漆防锈处理，维护成本更低。

　　线体的驱动单元布置在端部的机架内部，采用电机配合链轮驱动链条运转，传动部分都做了护罩遮挡，避免员工操作时衣物、工具卷入传动结构，符合车间作业的安全要求。从安装边界来看，整线的宽度方向控制在1.2米以内，单侧员工作业的伸手范围刚好覆盖托盘上的工件和侧边置物台，不需要探身操作；线体的作业面高度设置在0.85米左右，匹配站立作业的人体工程学高度，员工长时间作业不容易产生腰部疲劳；上方置物台的高度距离作业面0.4米，拿取物料时手臂自然抬起即可触及，不会遮挡作业视线。线体底部设置了可调脚杯，安装时可以通过脚杯调整整线的水平度，适配车间地面不平整的情况，不需要额外做地面预埋处理，设备进场后半天内就能完成调试验收投入使用。在细节设计上，

　　每个作业工位对应的托盘停靠位置都设置了定位结构，托盘停住后不会因为链条的传动产生窜动，员工装配需要施加一定按压力的零件时，托盘不会移位，能保证装配精度；线体侧边的铝型材槽内可以方便地安装气路接头、电源插座，给工位上的电动螺丝刀、气动工具提供动力接口，不需要额外在车间地面布设明线明管，车间整体走线更规整。这类装配线的适配性很强，只需要更换托盘上的工件定位夹具，就能适配不同尺寸、不同类型的产品装配需求，小到充电宝、路由器这类消费电子，大到汽车门锁、小型电机这类汽配零件，都能通过调整工装夹具快速切换生产品类，适合多品种小批量的生产场景，不需要为单一产品专门搭建专属装配线，能降低生产端的设备投入成本。
