带减速驱动单元的辊道输送结构设计

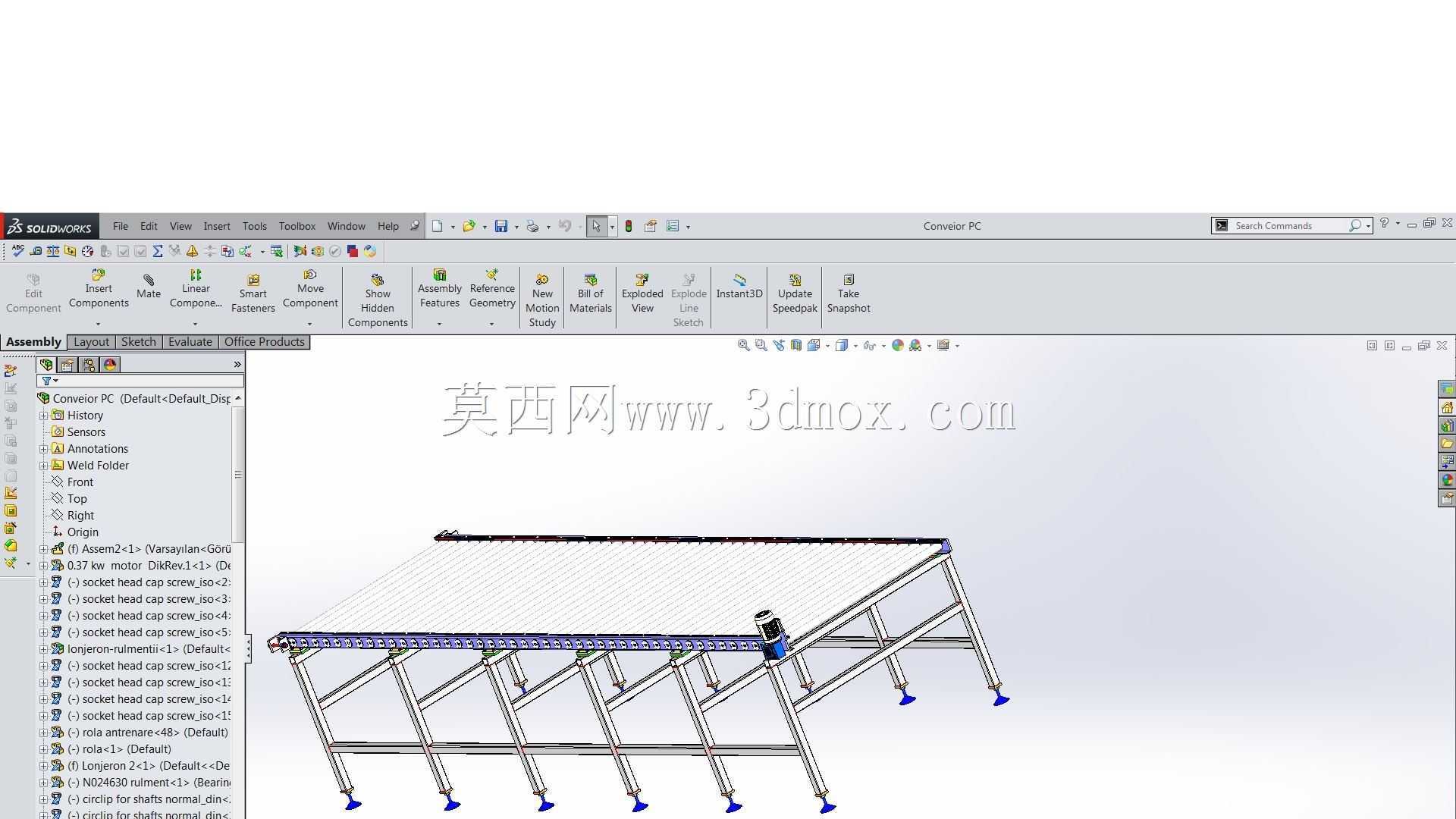

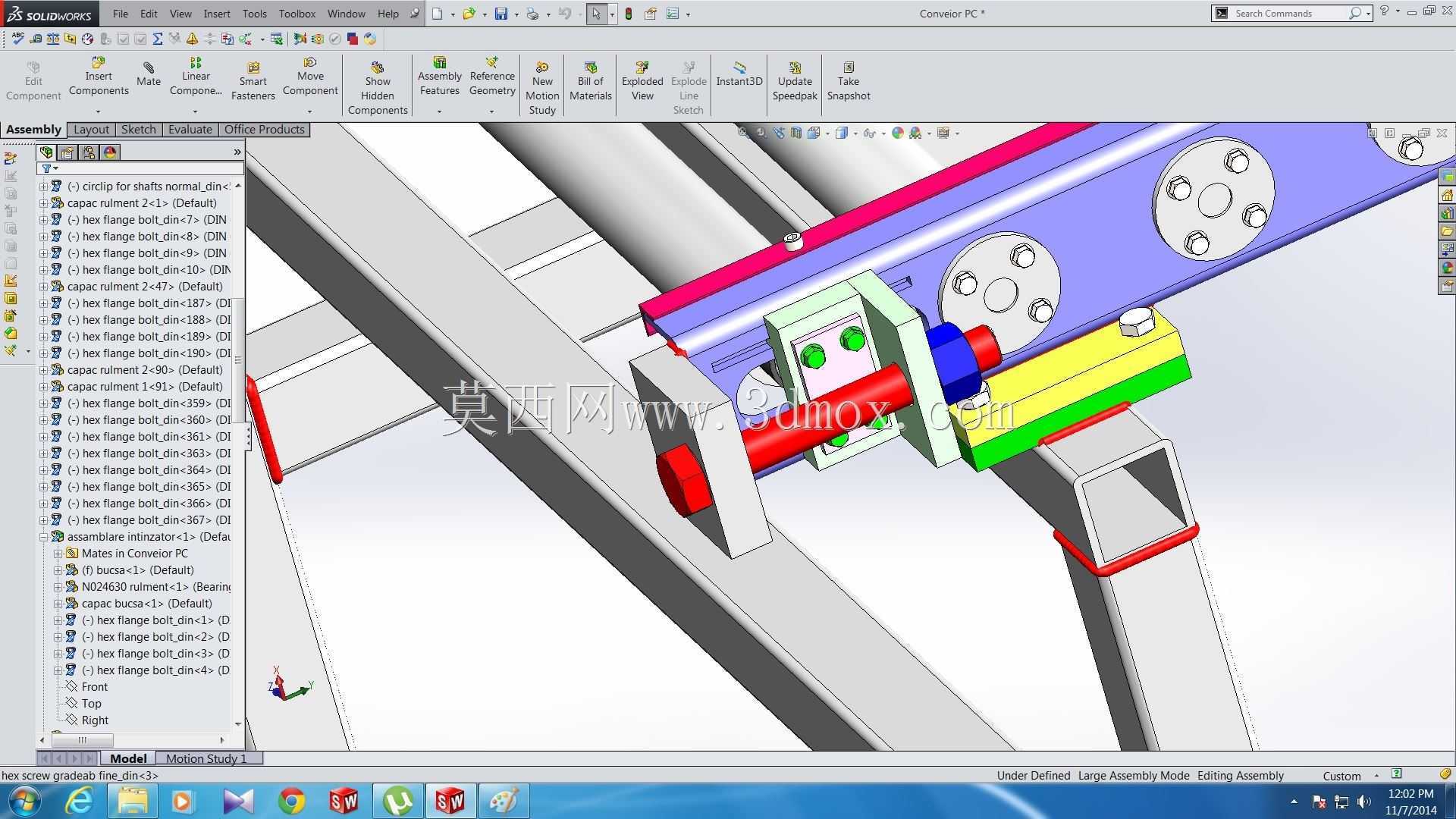

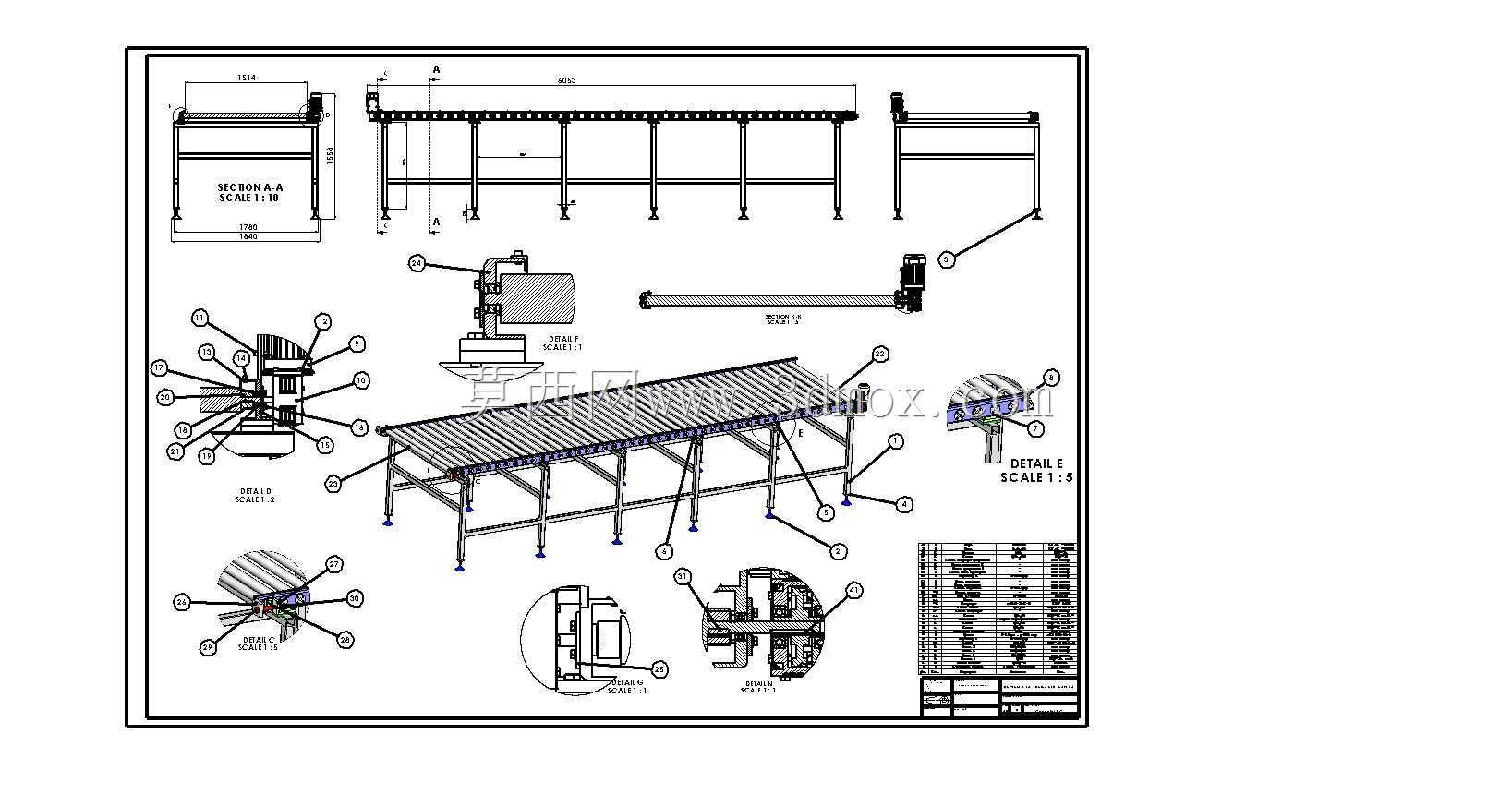

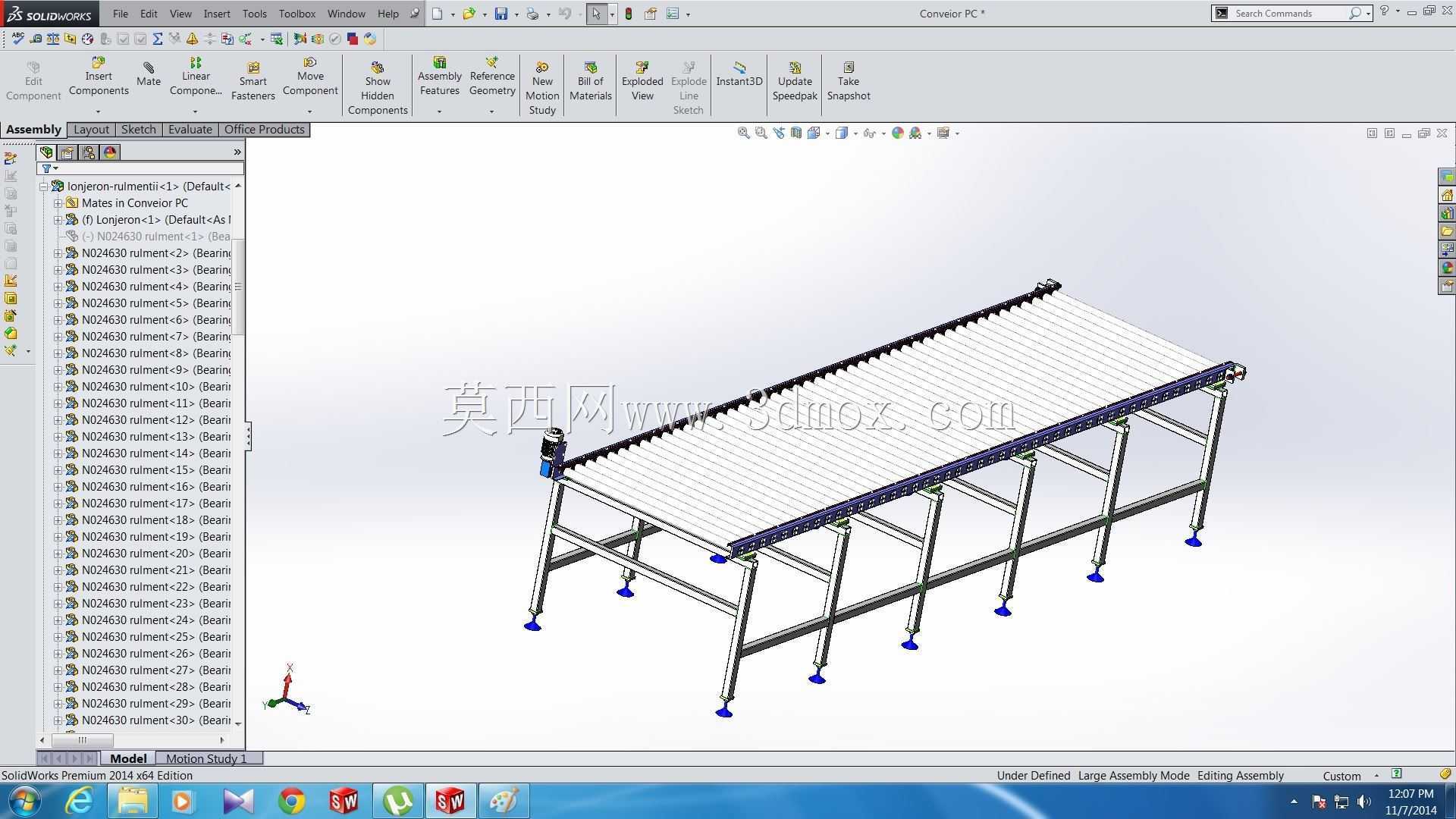

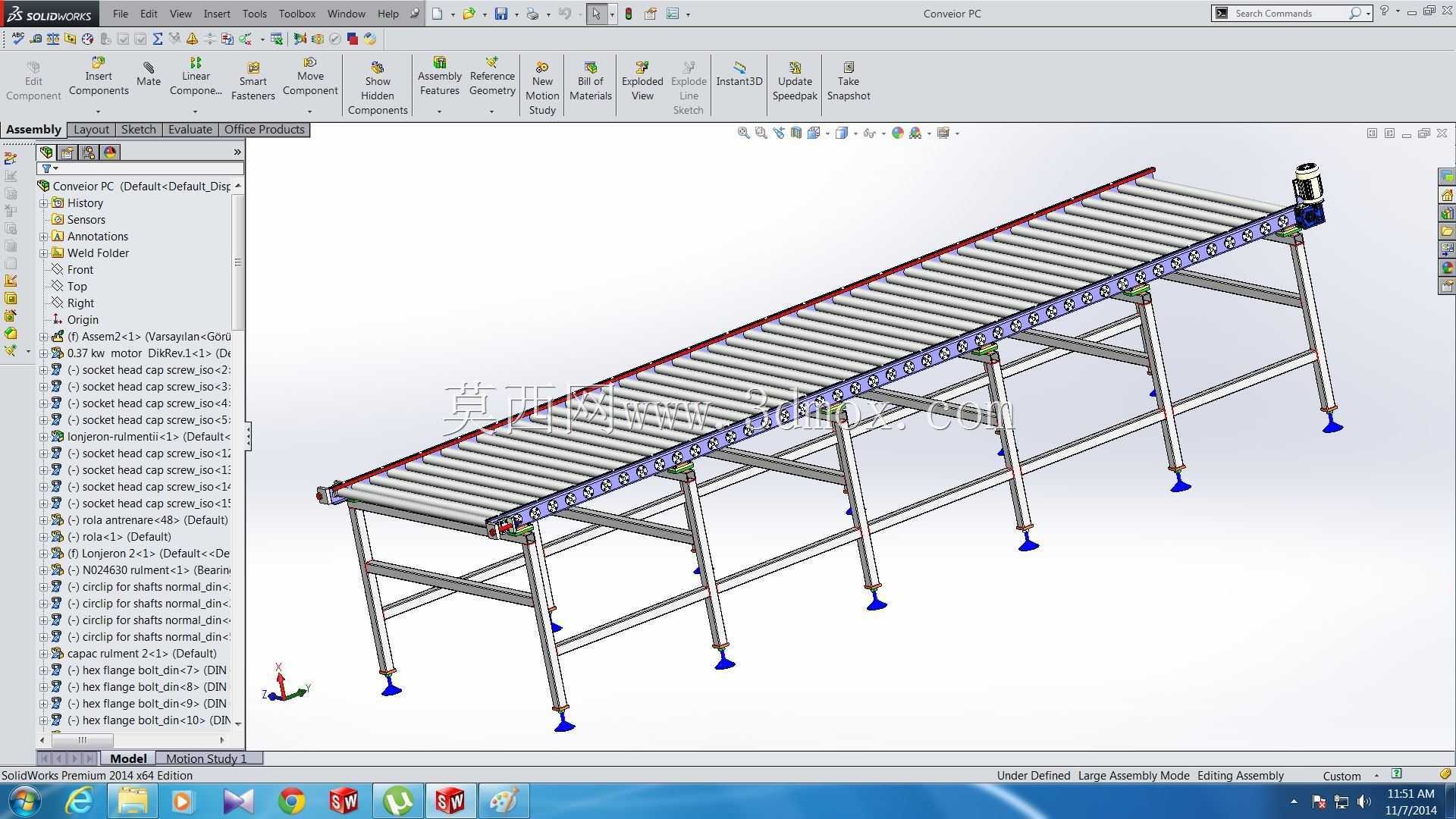

　　这套辊道输送结构主要面向车间内规整托盘类、箱体类工件的平面转序作业，常见于机加工产线工序间流转、装配线工件工位间传递、仓储出入库段的短距离输送场景，可直接对接加工中心上下料位、装配工位操作台、立体库出入库站台，适配常规钢制托盘、塑料周转箱、带平整底面的加工件输送，不适合零散小件、软质包装无刚性底面的物料输送。从结构组成来看，整套装置包含辊子组、链传动单元、驱动安装支架、焊接式机架、驱动单元几个核心部分，辊子采用等间距排布，相邻辊子的中心距根据常规输送工件的最小底面尺寸设定，避免输送过程中工件卡滞或下陷，辊子两端采用带座轴承固定在机架侧梁上，保证转动顺畅同时降低后期维护的更换难度。传动部分采用单排滚子链进行动力传递，

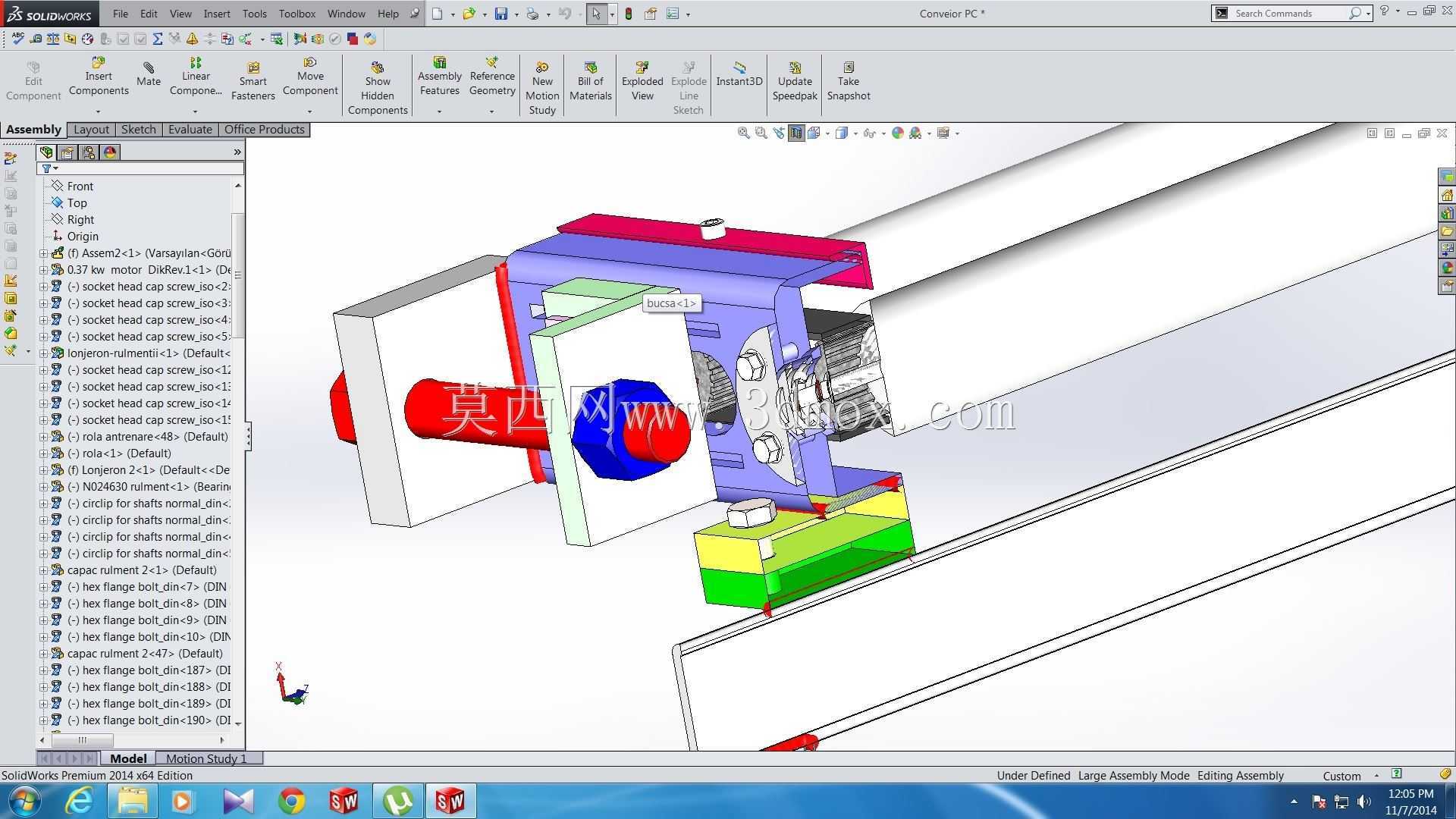

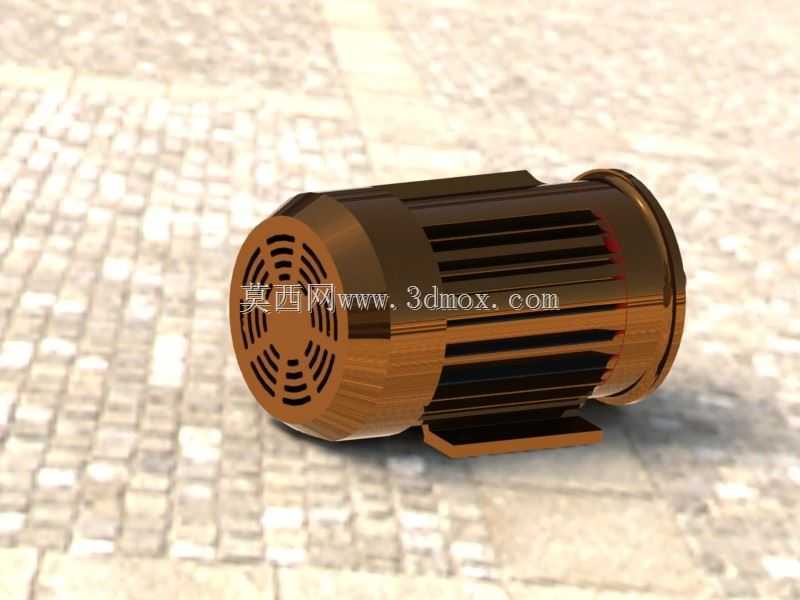

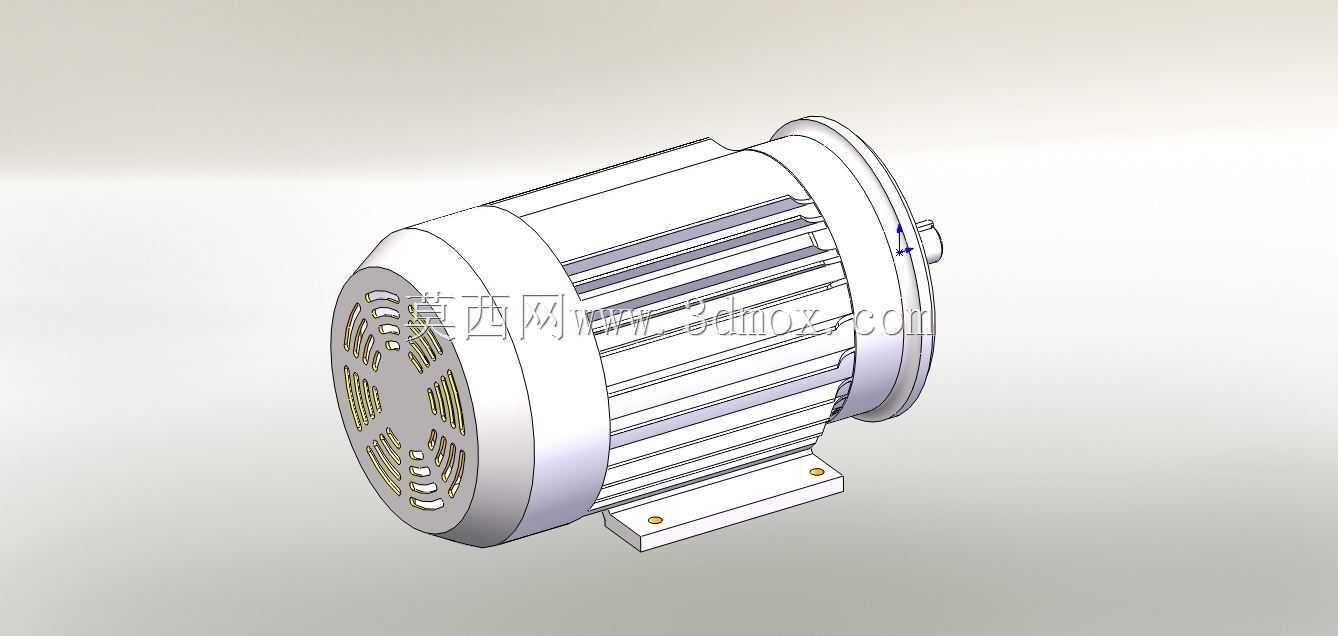

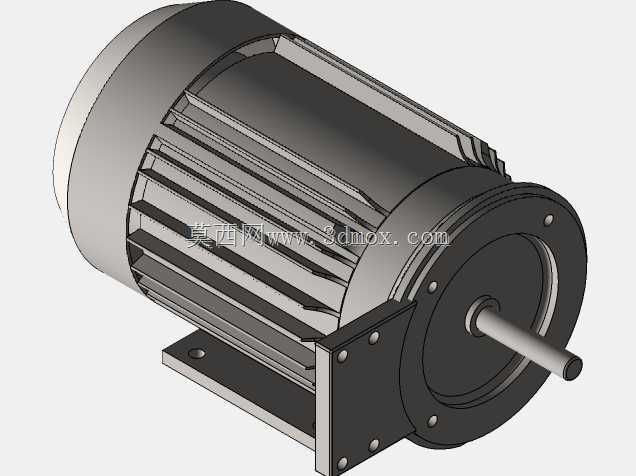

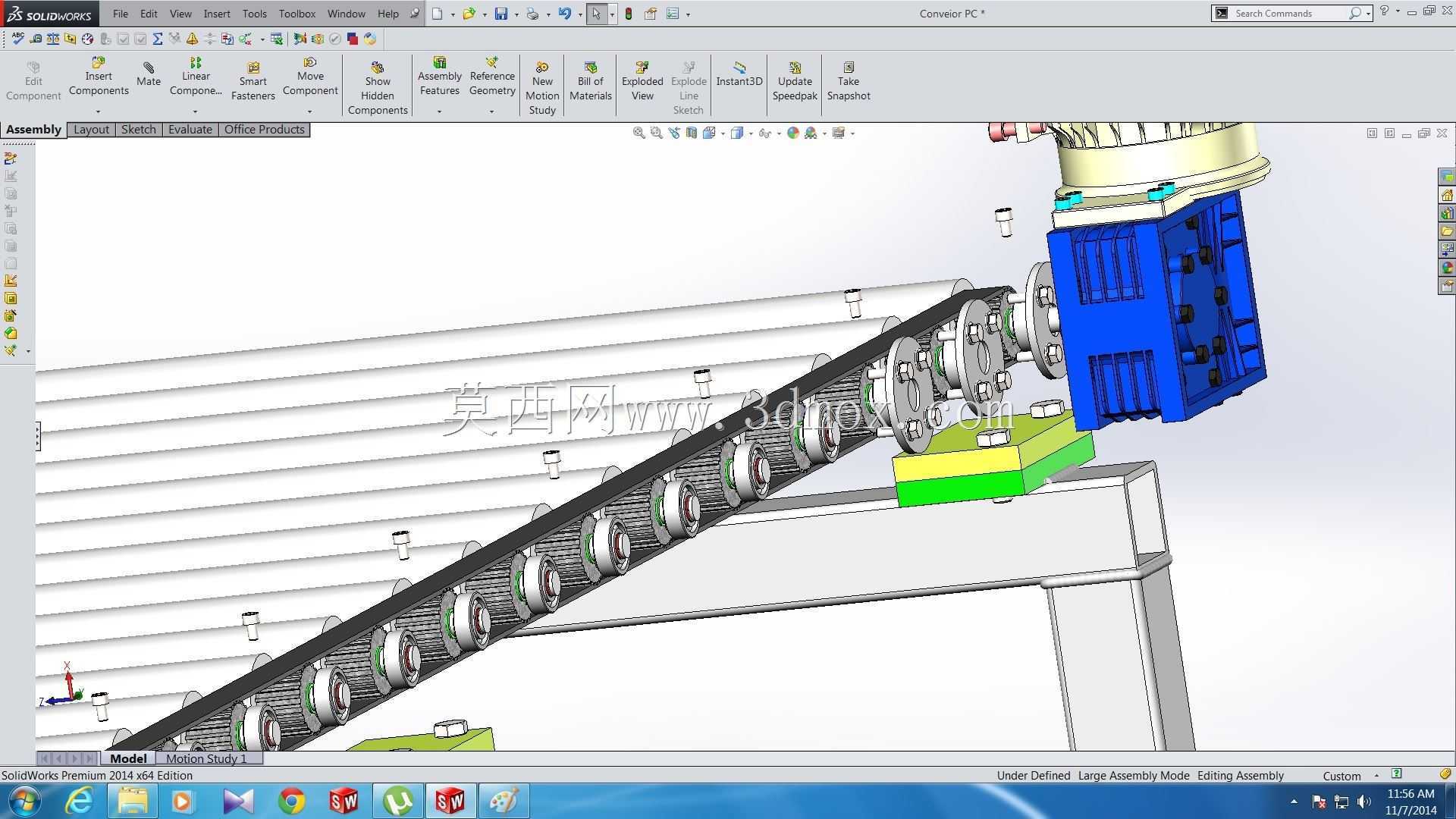

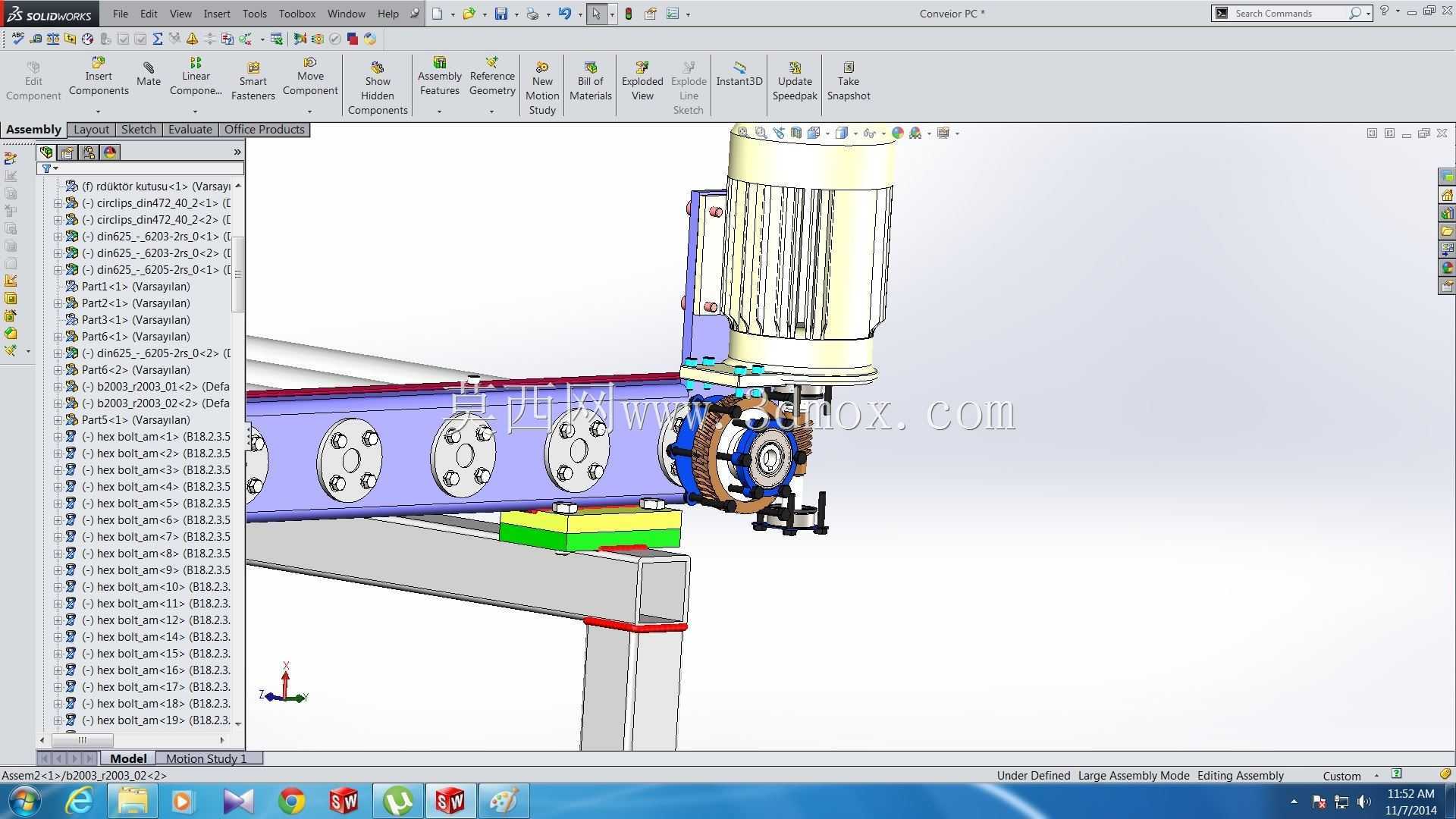

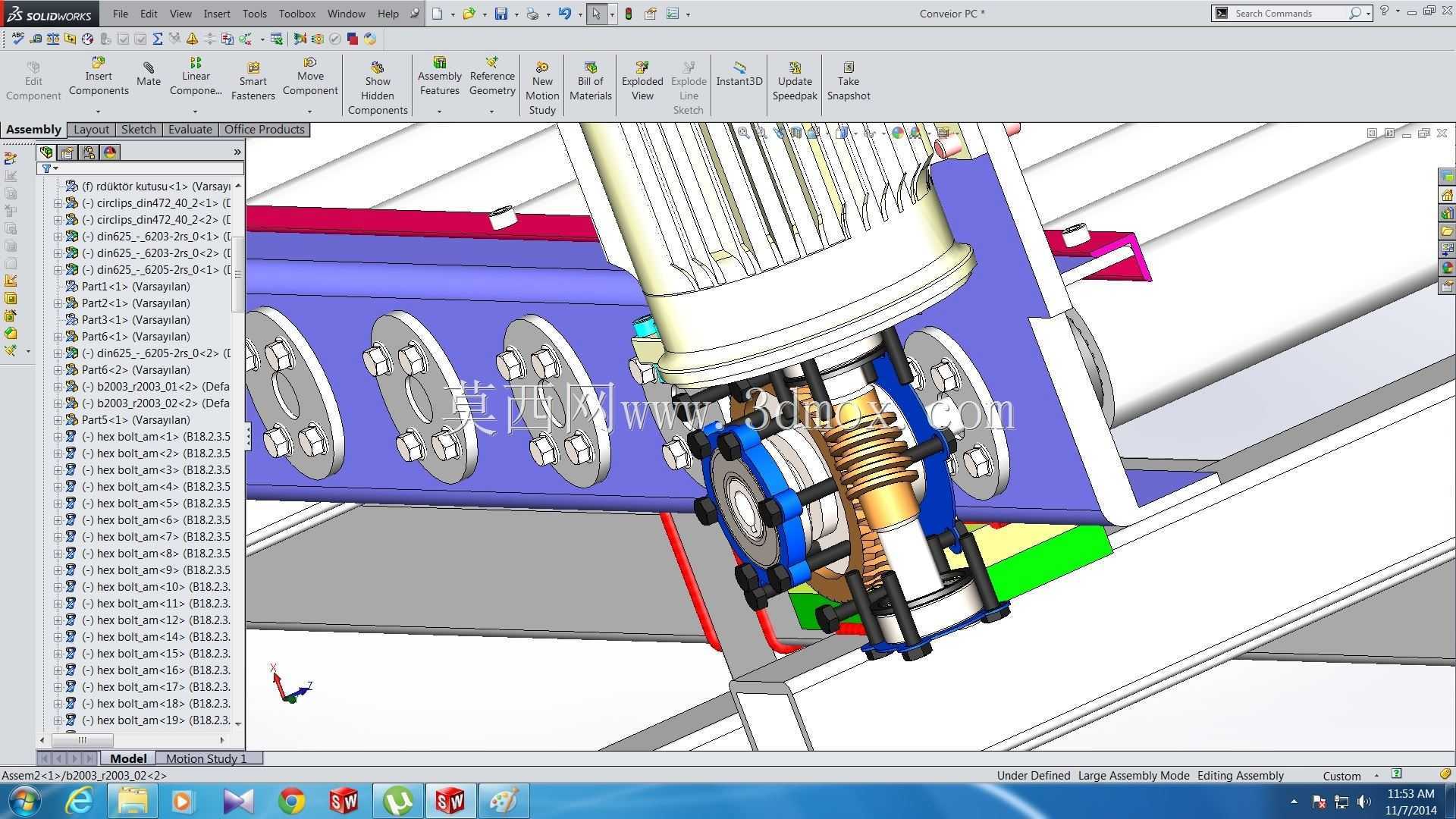

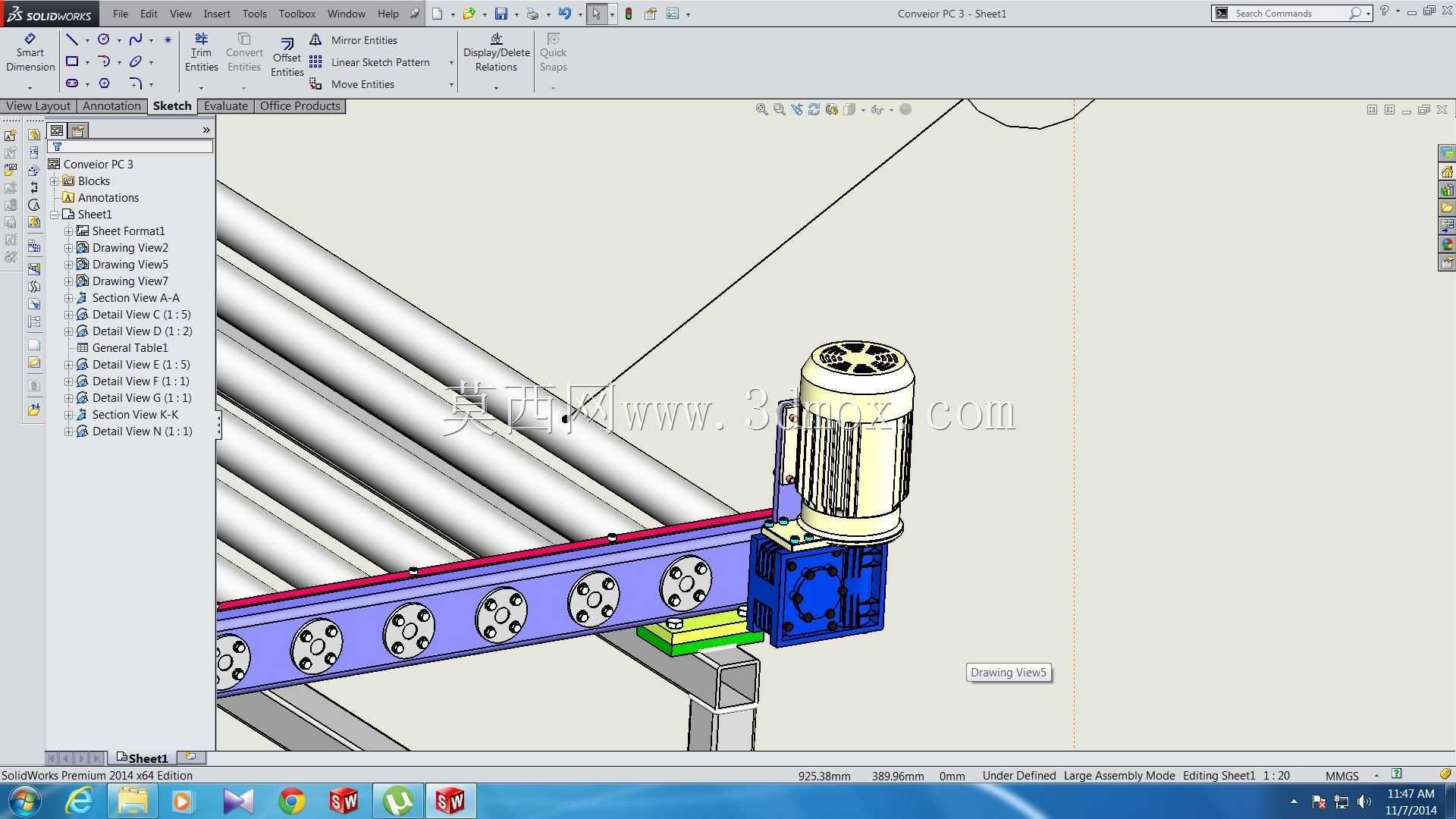

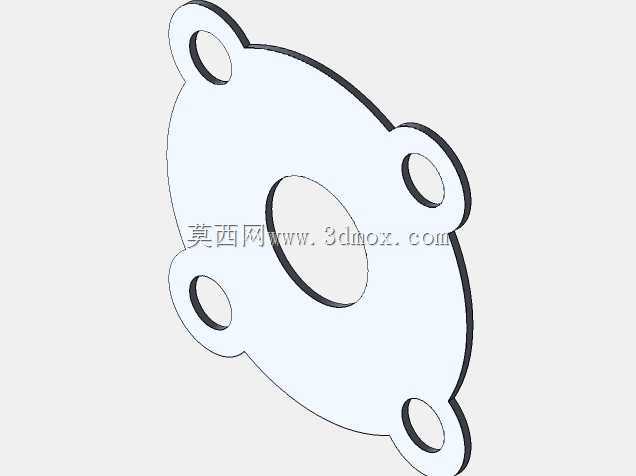

　　每支辊子的轴端都安装有传动链轮，链条沿机架侧梁内侧布置，通过张紧结构调整链条松紧度，避免长期运行后链条松弛导致的传动打滑、跳齿问题，链传动外侧设置有可拆卸的防护盖板，既可以防止车间内的切屑、灰尘落入传动副加剧磨损，也能避免操作人员衣物、工具意外卷入传动结构引发安全隐患。驱动单元采用电机搭配减速器的直装结构，减速器输出轴直接与主动辊的轴端通过联轴器连接，省去了额外的中间传动环节，既压缩了驱动端的整体安装空间，也减少了动力传递过程中的损耗，驱动单元通过定制的安装支架固定在机架端部的侧梁上，支架上加工有长条形调节孔，可在安装调试阶段调整驱动单元的位置，实现链条张紧度的微调，同时也方便后期维护时拆卸驱动部件。

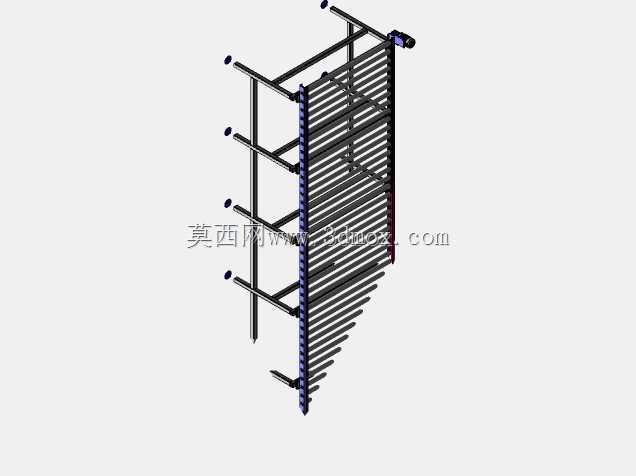

　　机架部分采用标准矩形钢管焊接成型，侧梁、支撑腿之间通过焊接连接保证整体刚性，支撑腿底部设置有可调脚杯，可在现场安装时根据地面平整度调整整套设备的水平度，避免因地面不平导致辊子倾斜、工件输送过程中出现跑偏的问题，机架的高度可根据对接设备的台面高度进行适配调整，保证输送面与对接工位的台面高度差控制在合理范围内，减少工件转序时的磕碰风险。设计过程中首先根据输送节拍要求确定输送线的运行速度，再结合常规输送工件的单重、整线满载总重量核算所需的驱动扭矩，匹配对应功率的电机与减速比的减速器，保证满载启动时不会出现扭矩不足、电机堵转的问题；辊子的直径选择结合承载能力要求确定，辊面采用精加工处理保证圆柱度，避免长期运行后辊面磨损不均导致的输送不平稳；

　　链轮齿数的选择兼顾传动平稳性与安装空间要求，链条的规格根据传递扭矩选定，保证传动部件的安全系数满足工业设备长期连续运行的要求。安装边界方面，整套输送结构的宽度根据输送工件的最大宽度预留两侧安全间隙，长度可根据实际工位间距进行模块化拼接，驱动端突出机架的尺寸控制在较小范围内，可适配车间内狭窄的安装空间，设备底部的支撑腿可调节范围覆盖常规车间地面的高度差，不需要额外制作安装基础，直接放置在硬化地面上调整水平即可投入使用。在实际应用中，这套结构可根据产线布局需求搭配挡停机构、检测传感器实现工件的工位定位、满料停机等自动化功能，也可多段拼接组成长距离输送线，适配不同的产线布局需求，结构上采用标准化的零部件设计，易损件均采用工业通用标准件，后期维护更换不需要定制特殊配件，可有效降低设备的全生命周期维护成本。
