仿相机光圈开合式虹膜机械结构设计

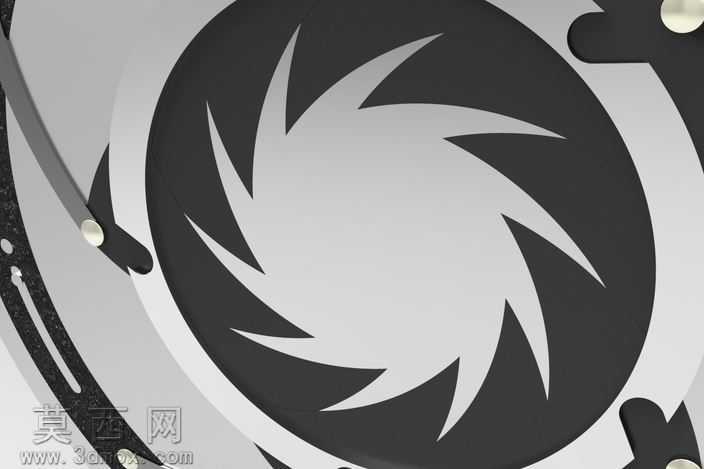

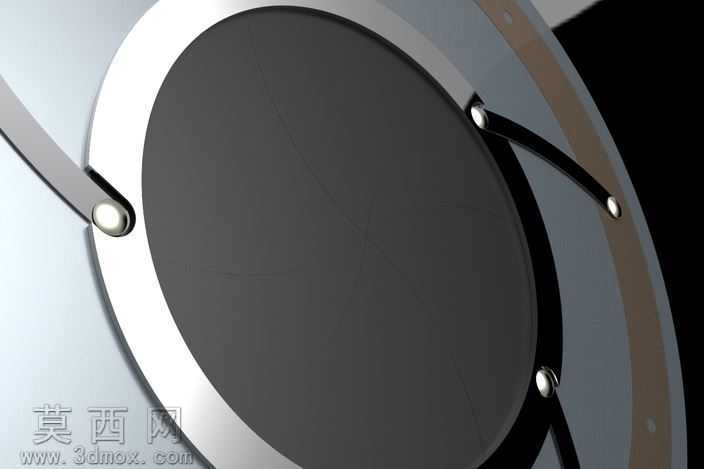

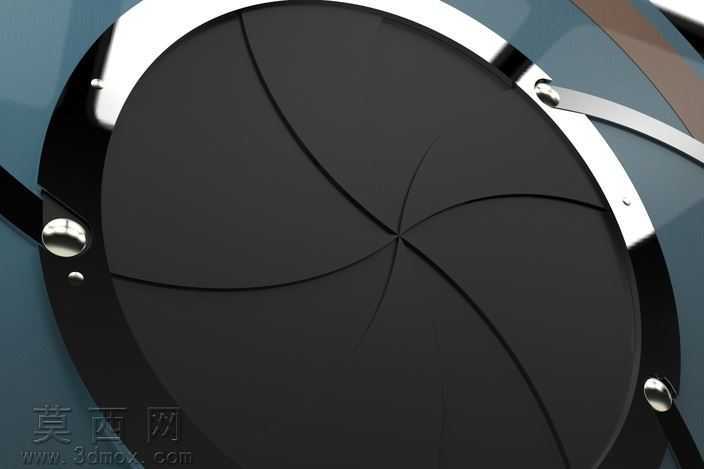

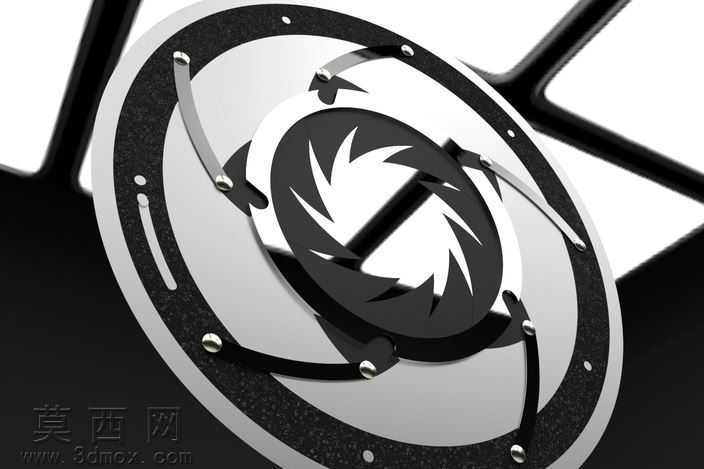

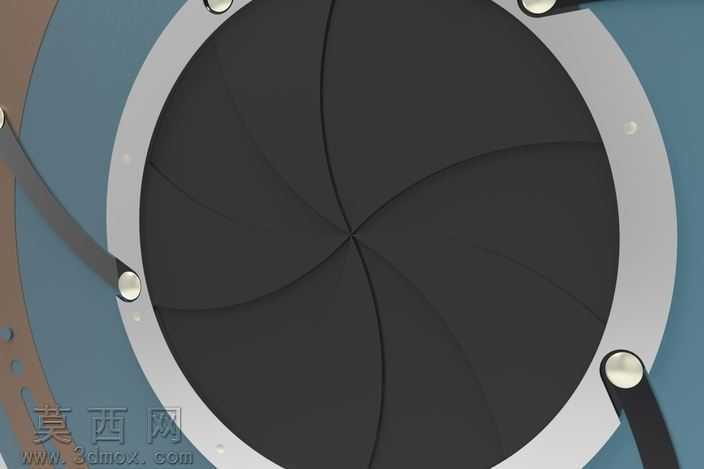

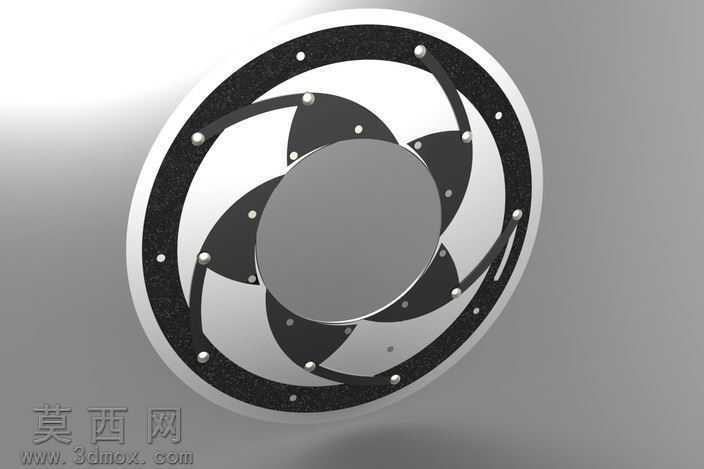

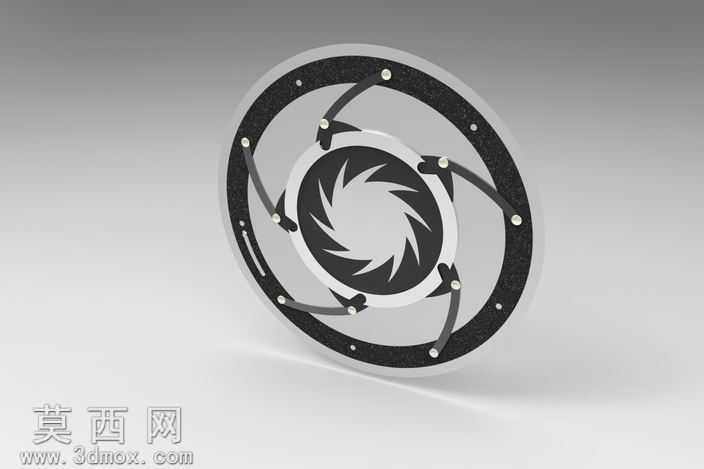

本作品为仿相机光圈工作原理的虹膜式开合机械结构，整体采用三维参数化建模方式完成全零件设计与装配验证。建模阶段首先完成核心基准环的参数搭建，确定中心开合孔径的最大、最小阈值，以此推导每片虹膜叶片的运动轨迹方程，保证多片叶片同步运动时无干涉、无卡滞，叶片边缘的曲线采用渐开线与圆弧拟合的方式绘制，确保叶片收拢时中心形成规整的圆形通径，展开时叶片可完全收纳至外环内侧不遮挡通光或通料区域。结构设计上采用同轴双层导轨环布局，下层固定环为每片叶片提供旋转定位销轴，上层活动环通过拨槽与每片叶片的驱动销配合，仅需驱动上层环沿周向转动固定角度，即可带动所有叶片同步完成收拢与展开动作，传动比经过反复验算，保证驱动行程与孔径变化量呈线性对应关系。材质渲染阶段，主体结构件采用哑光阳极氧化铝材质表现，呈现细腻的磨砂金属质感，叶片边缘做轻微倒角处理避免锐边，销轴与驱动配合部位添加轻微的润滑油膜质感表现，区分固定件与活动件的视觉差异，固定环采用深灰色金属材质，活动环采用浅灰色金属材质，叶片采用黑白高反差配色，直观呈现叶片的层叠关系与运动逻辑。设计过程中重点验证了多叶片层叠时的间隙控制，每片叶片的厚度与层叠顺序经过反复调整，避免运动过程中出现叶片翘起、互相摩擦的问题，同时在活动环的驱动位置预留了外接驱动件的安装接口，可适配手动拨杆、舵机、步进电机等多种驱动方式，拓展结构的应用场景。整体装配完成后通过运动仿真验证全行程动作流畅度，对存在微小干涉的叶片轮廓进行迭代修正，最终实现转动顺滑、定位精准、开合到位的虹膜机构效果，该结构可应用于光学光圈、可变通径阀门、精密遮光装置、创意开合机构等多个场景。
