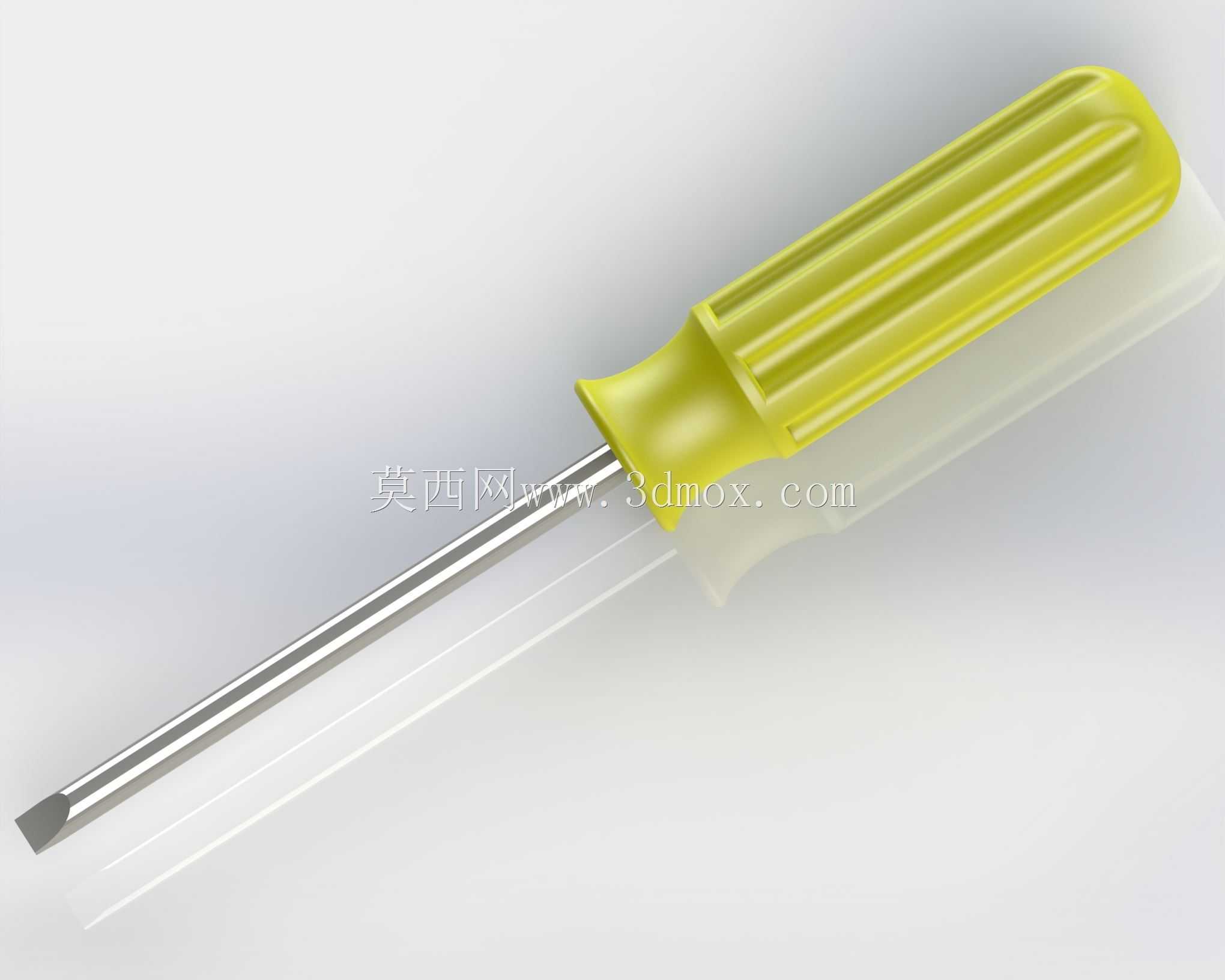

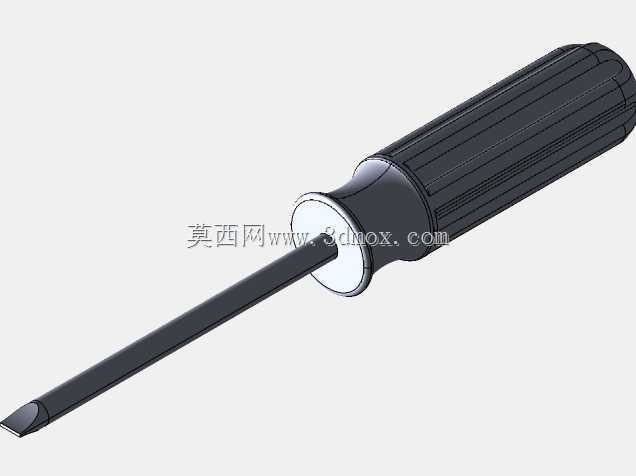

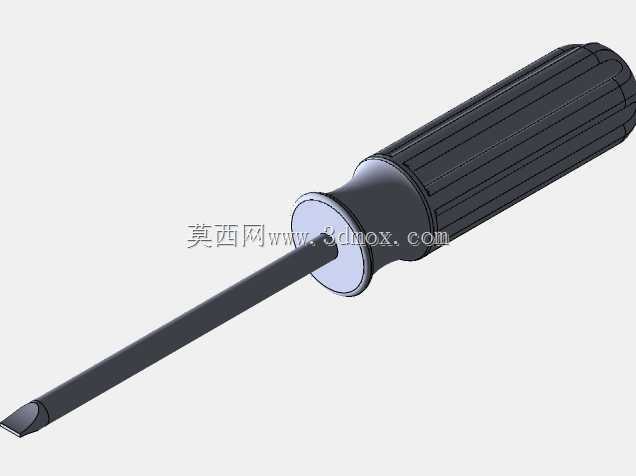

这款一字型手动螺丝刀的建模过程,最先需要明确的是其在装配、维修场景下的实际使用边界——日常设备维保、生产线工位辅助装配、家用五金拆装等场景中,这类工具的握持舒适度、刀头强度、操作力矩传递效率是核心设计考量点,建模时需要先把这些实际使用需求拆解到各个结构段的参数设定里。从结构拆分来看,整个螺丝刀分为刀头、刀杆、手柄三个核心功能段,刀头部分采用一字平口结构,建模时需要严格控制刃口的厚度与端面平整度,实际使用中刃口过厚无法卡入窄缝螺丝槽,过薄则容易在施加较大扭矩时发生崩口,因此刃口段做了微小的锥度过渡,从端部的薄刃逐步加厚到与刀杆衔接的位置,兼顾卡入深度与结构强度。刀杆部分采用圆柱形光杆设计,

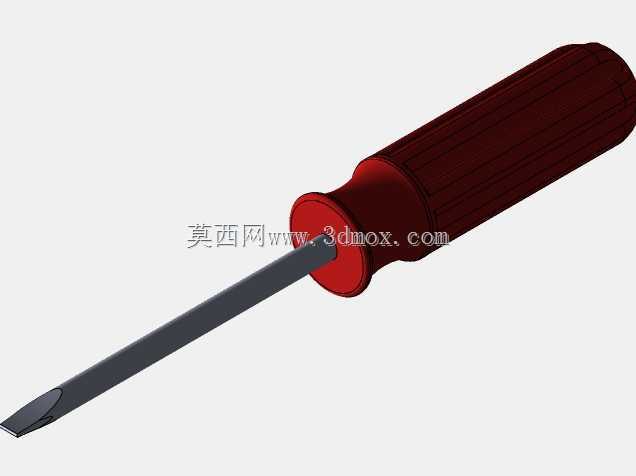

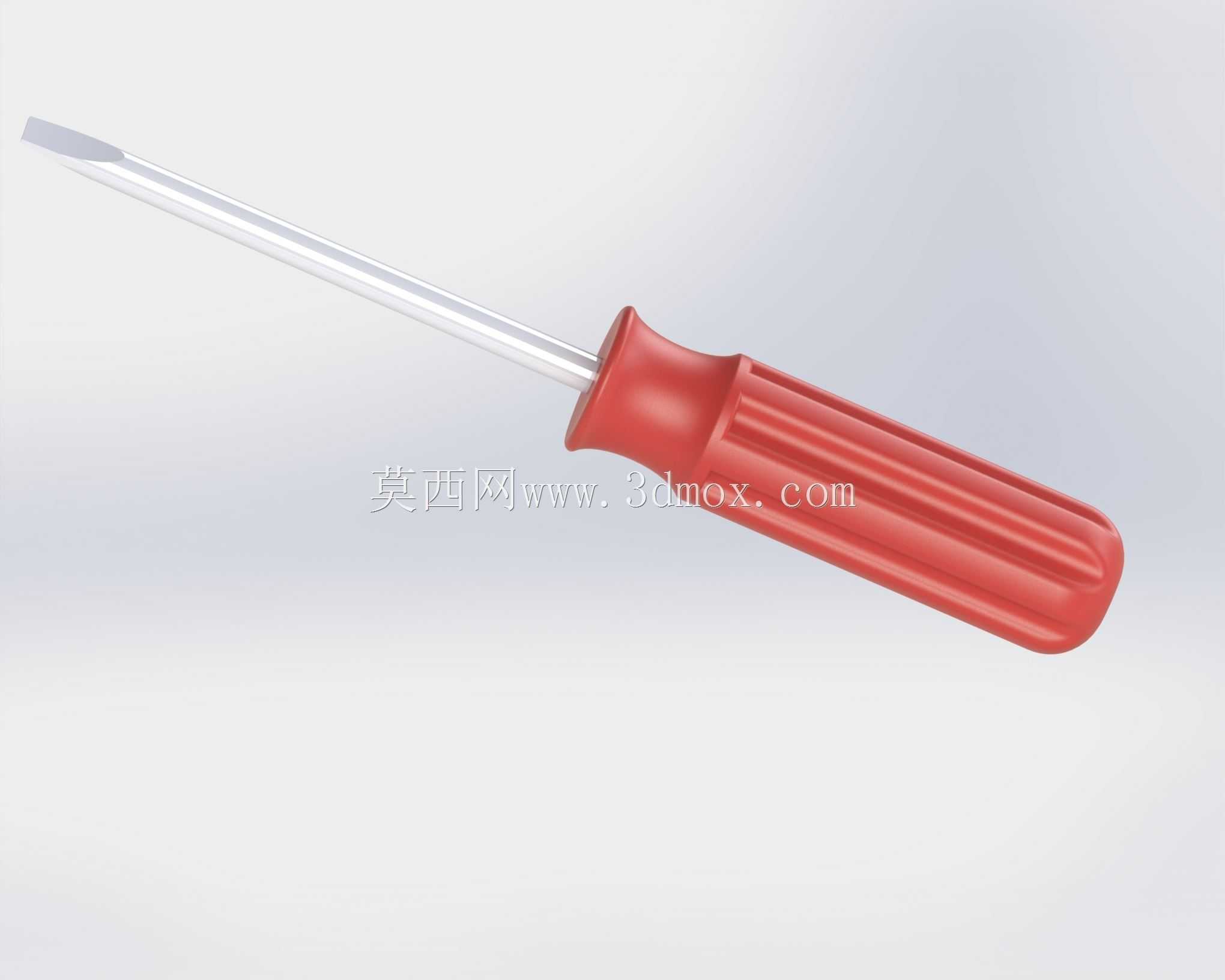

长度设定参考常规M3到M6规格一字螺丝的操作空间需求,既不会因为杆身过短无法深入凹陷位置的螺丝安装位,也不会因为过长导致操作时晃动感过强,杆身与刀头、手柄的衔接位置都做了圆角过渡,避免应力集中导致的杆身断裂问题,实际生产中这个位置也是热处理的重点区域,需要保证足够的抗扭强度。手柄部分采用红色注塑材质的多棱面防滑结构,建模时没有采用光滑圆柱面,而是在握持区域做了轴向的防滑凹槽,这些凹槽的弧度完全贴合人手握持时的指腹轮廓,实际握持时不会因为手心出汗或者沾有油污出现打滑,手柄的直径设定兼顾了不同手型的握持需求,直径过小会导致施加扭矩时压强大、手掌易酸痛,直径过大则无法灵活转动工具,手柄尾部做了圆弧收边,长时间掌心顶压操作时不会产生硌手感。
在建模的装配逻辑上,刀杆与手柄的连接采用过盈配合加嵌装结构,刀杆插入手柄的部分做了滚花防滑结构的预留,实际装配时注塑手柄直接在刀杆端部包覆成型,保证连接强度不会在长期使用后出现杆身松动、转空的问题。从安装边界来看,这款螺丝刀的整体径向最大尺寸就是手柄的外径,在狭窄空间操作时,只要操作空间的径向间隙大于手柄外径,轴向深度大于刀杆加刀头的总长度,就可以顺利完成螺丝的旋拧操作,不需要额外预留多余的操作空间。刀头的一字宽度做了分档适配的设计参考,建模时的刃口宽度对应常规五金件中最常用的一字螺丝槽宽,覆盖日常绝大多数场景的使用需求,不需要频繁更换工具。实际使用中,这类手动螺丝刀不需要额外的动力源,完全依靠人手施加的扭矩完成紧固件的拆装,
刀杆的直线度要求在建模时也做了严格控制,保证旋拧过程中刀头不会脱出螺丝槽,划伤工件表面或者导致螺丝槽口损坏。手柄的多棱面结构除了防滑之外,还能在施加较大扭矩时提供足够的摩擦力,不需要额外加大握力就能传递足够的扭矩,降低长时间操作的疲劳感。整个模型的结构没有多余的装饰性设计,所有曲面、棱边的设定都完全服务于实际使用功能,比如刀头与刀杆的过渡段做了抛光面的结构预留,实际生产中这个位置会做防锈镀层处理,避免长期接触潮湿环境出现锈蚀,影响工具的使用寿命。手柄尾部的平面设计可以让螺丝刀平稳放置在工作台面上,不会轻易滚落,这个细节在生产线工位的工具摆放场景中非常实用,能减少工具掉落拾取的时间,提升装配效率。
