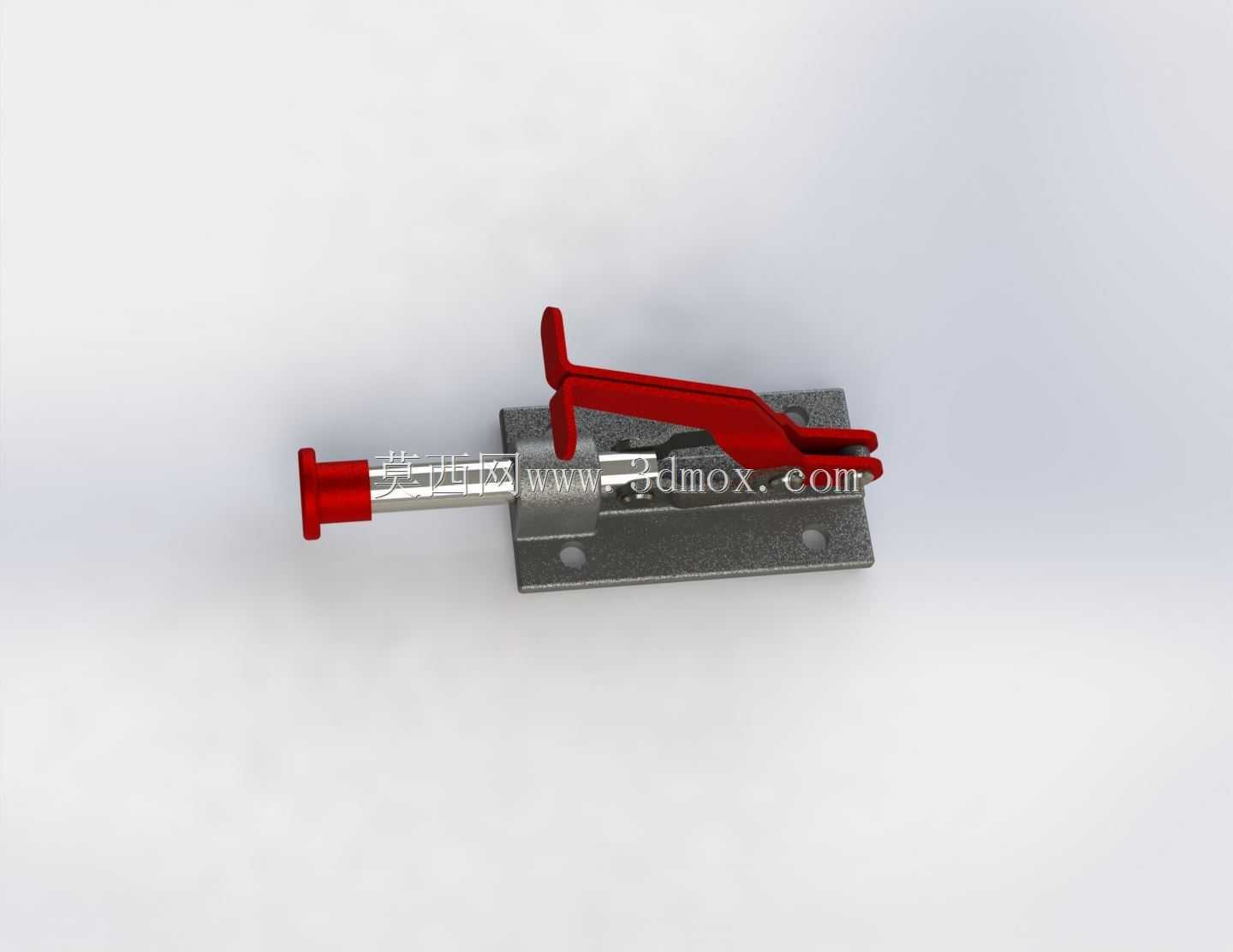

推拉式快速夹钳拨动锁紧机构

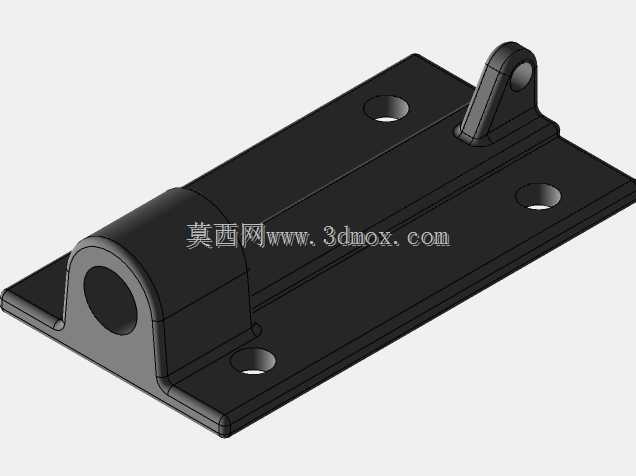

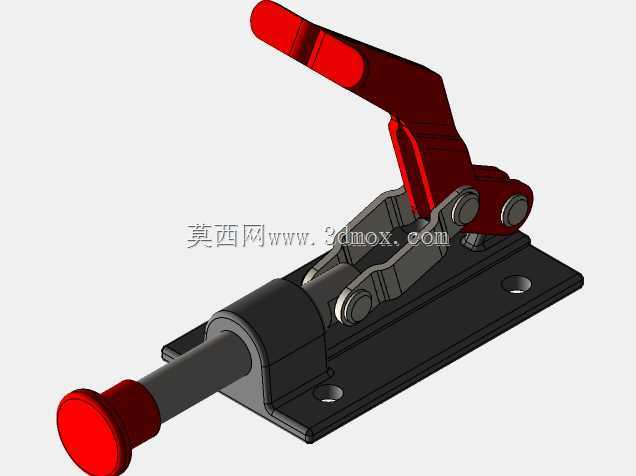

　　这类推拉式拨动夹钳是工装夹具领域里应用极广的标准压紧元件，在焊接工装、装配工位、检具定位场景里随处可见它的身影，核心作用是通过手动扳动操作手柄，带动内部连杆机构越过死点，实现推杆的直线往复锁紧与释放动作，相比螺纹压紧类夹具，它的操作行程固定、锁紧力稳定，单次操作耗时不到一秒，能大幅提升批量工位的装夹效率。从结构设计逻辑来看，整个夹钳采用底座固定、推杆直线运动、手柄驱动连杆锁止的布局，底座采用带两个安装孔的平板式结构，安装时可以直接通过螺栓穿过底座的沉孔固定在工装基板上，不需要额外设计复杂的连接结构，安装边界清晰，两个安装孔的孔距属于行业通用规格，能适配绝大多数标准工装的安装孔位，替换老旧夹钳时不需要重新打孔调整。

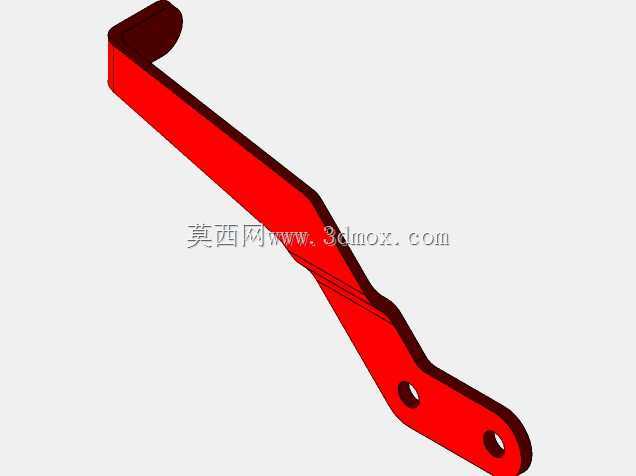

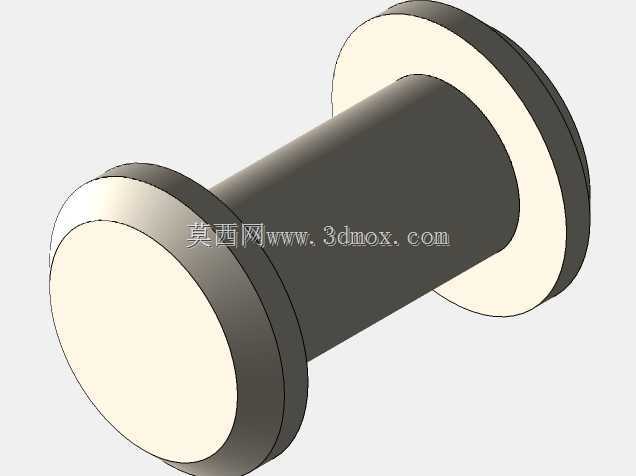

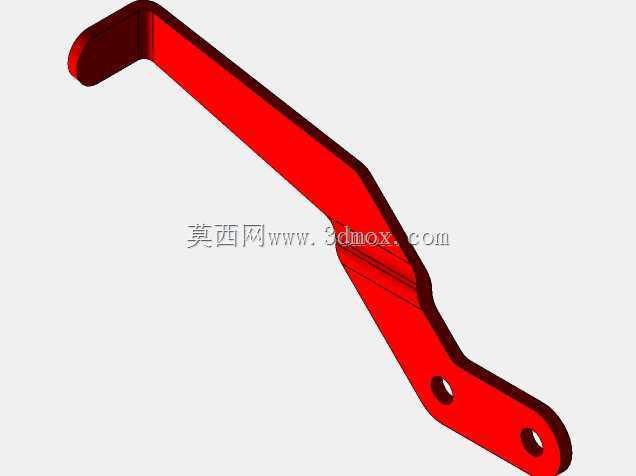

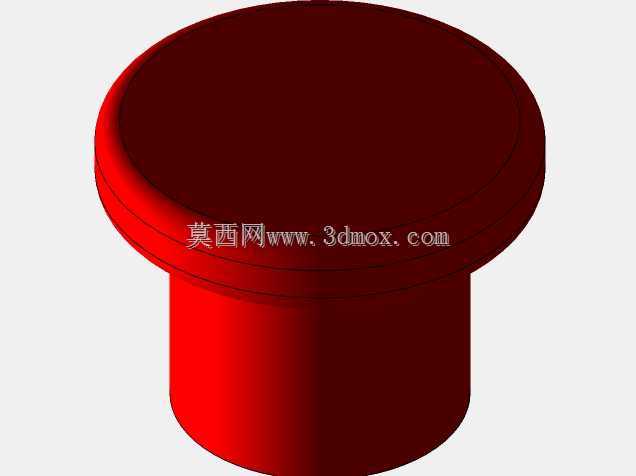

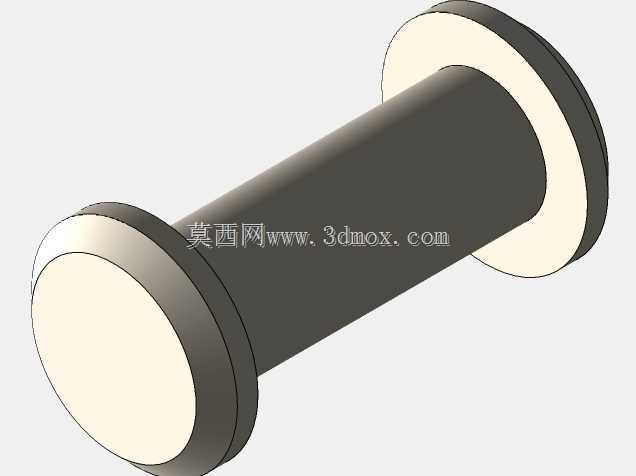

　　推杆部分采用圆柱形光轴设计，前端带红色的压头接触端，压头采用耐磨的工程塑料材质，接触被压紧工件时不会刮伤工件表面，同时能提供足够的摩擦力避免压紧时工件移位，推杆的伸缩行程经过精准计算，既保证足够的开合空间方便工件取放，又能在锁紧位置提供稳定的轴向压紧力，不会因为行程过长导致机构刚性下降。操作手柄采用红色的冲压钢板弯折成型，表面做喷塑处理，握持时贴合手指轮廓，扳动过程中受力均匀，不会出现硌手的情况，手柄与连杆的连接销轴采用带防脱结构的设计，长期反复扳动也不会出现销轴脱落的故障，内部的连杆机构经过死点位置优化，当手柄扳到锁紧位置时，连杆的受力线刚好越过机构死点，此时哪怕工件受到振动或者外力冲击，夹钳也不会意外松脱，

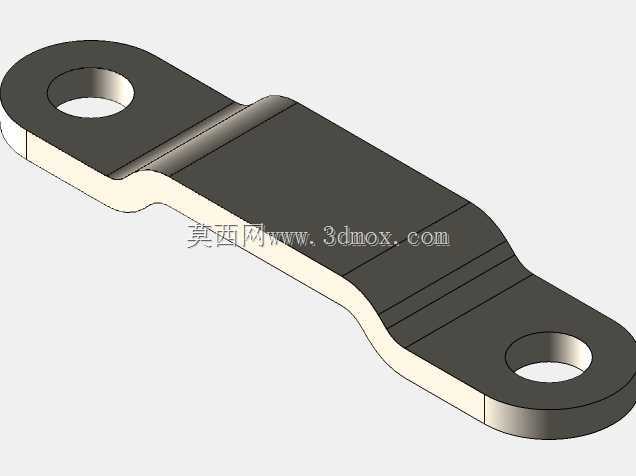

　　只有主动反向扳动手柄才能释放锁紧力，安全冗余度足够应对车间常见的振动工况。在实际选型应用中，这类夹钳常被用在电子装配线的PCB板定位、五金件焊接的工件压紧、木质家具加工的板材固定、注塑件取出后的水口裁切工装等场景，不同场景下只需要根据需要的压紧力选择对应规格的型号即可，不需要对夹钳本身做结构修改，它的整体外形尺寸紧凑，底座宽度、推杆伸出长度、手柄扳动后的空间占用都经过标准化设计，在做工装三维布局时，可以直接调用模型装配到工装基板上，提前验证操作空间是否足够，避免出现工装加工完成后手柄扳动与周边结构干涉的问题。从建模细节来看，这个模型完整还原了夹钳的所有运动部件，包括底座的安装沉孔、推杆的轴肩、手柄的弯折弧度、连杆的连接位置，

　　甚至连压头的防滑纹理、销轴的端部卡簧结构都做了准确还原，在做机构运动仿真时，可以直接添加对应的运动副，模拟夹钳锁紧和释放的完整动作过程，验证整个行程内是否存在结构干涉，对于工装设计人员来说，这类标准件模型的准确性直接影响工装设计的效率，不需要自己从零开始测绘建模，能节省大量的标准件绘制时间。夹钳的所有运动部件之间都预留了合理的装配间隙，既符合实际生产中的装配公差要求，也不会因为间隙过大导致模型装配后出现松动错位的视觉效果，表面的材质区分也做了明确划分，金属结构件的镀锌质感、操作件的红色喷塑质感、压头的塑料质感都有清晰的区分，在做方案渲染展示时，能直观呈现夹钳的实际外观效果，方便和车间操作人员、工艺人员做方案沟通，减少因为二维图纸表达不清晰产生的理解偏差。在做产线布局规划时，这类夹钳的模型还可以用来验证操作人员的操作动线，计算每个工位装夹工件需要的手臂活动范围，调整工位之间的间距，避免操作时出现相邻工位的手柄互相干扰的情况，尤其是在多工位回转工作台的设计中，每个工位的夹钳扳动角度、空间占用都需要提前在三维环境中验证，这个模型的尺寸精度足够支撑这类布局验证工作，不需要额外做尺寸修正。
