透明款D-lite呼吸流量检测肺活量计结构

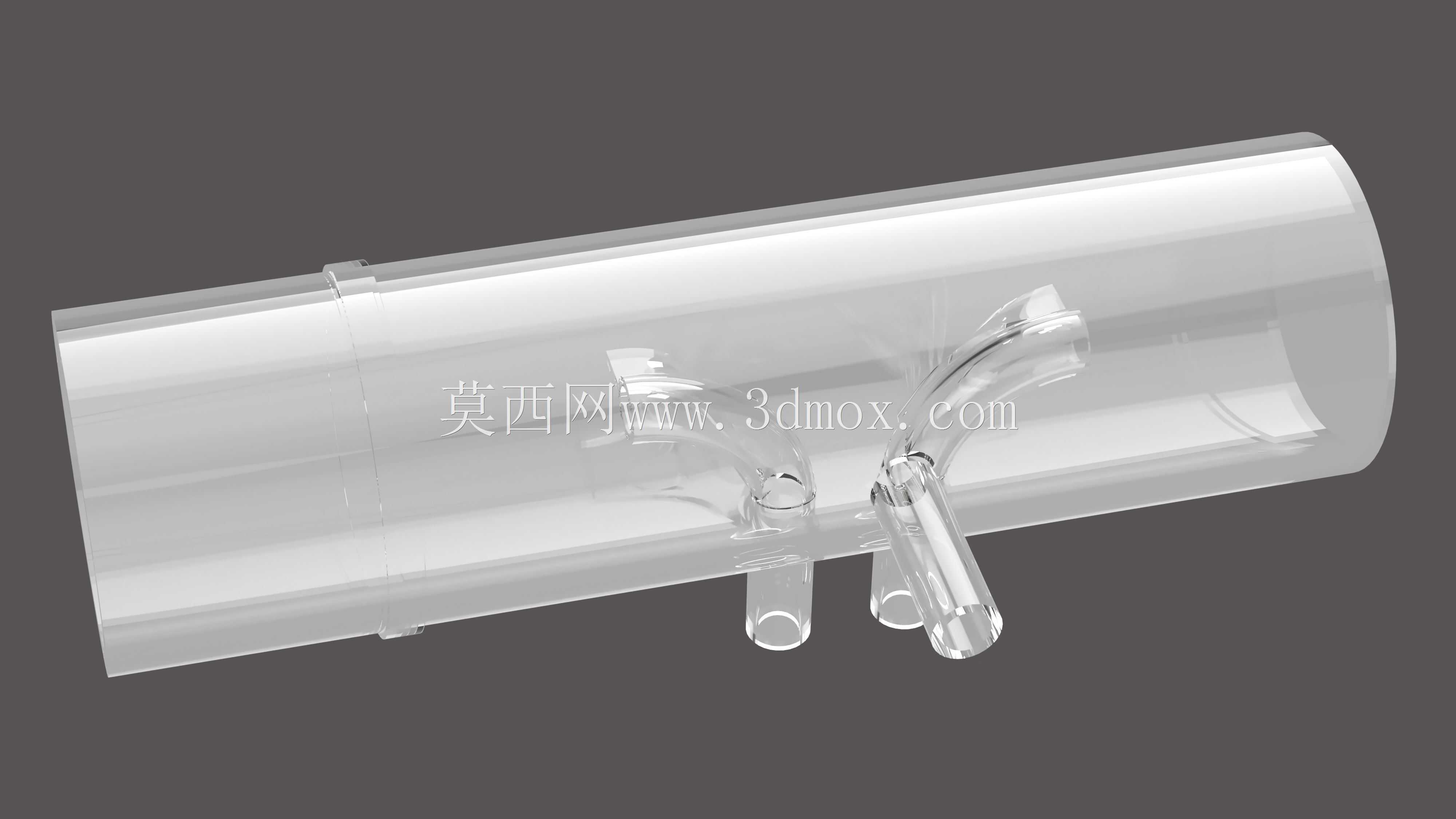

　　这款肺活量计的结构设计完全围绕临床呼吸检测的实际使用场景展开，主体采用透明医用级材质的直通式管路结构，核心作用是在肺功能检测、呼吸机参数校准、麻醉呼吸回路监测场景中，精准采集患者呼出与吸入的气体流量数据，为临床肺功能评估、呼吸支持设备参数匹配提供可靠的流体力学数据支撑。从结构设计逻辑来看，整体采用同轴直通的主气路布局，主通道内径匹配常规呼吸回路的通用接口尺寸，两端做了阶梯式的卡扣止位结构，能够直接适配标准规格的呼吸管路接头，安装时无需额外转接件，推入后靠管路自身的弹性卡紧即可实现密封，不会出现检测过程中漏气导致的数据偏差。主气路侧壁延伸出两个垂直向下的测压支管，这两个支管的位置经过流体力学仿真校准，

　　分别对应气路内的全压与静压采集点位，支管内径做了渐变收窄设计，避免气路内的冷凝水倒灌进入测压管路，同时支管末端做了标准鲁尔接头结构，能够直接连接压差式流量传感器的采样管路，无需额外定制接头。主气路外壁的两个弧形凸起结构并非装饰件，是专门设计的手指握持位，医护人员在床旁操作、快速拆装回路时，手指可以卡在这两个凸起位置发力，避免透明壳体表面沾水后打滑，同时凸起内部做了加厚处理，抵消支管位置的应力集中，避免安装测压管路时壳体受力开裂。从安装边界来看，整体结构的外轮廓没有突出的尖锐棱角，主筒体的外径控制在常规呼吸回路配件的通用尺寸范围内，安装后不会和周边的呼吸阀、过滤器等配件产生空间干涉，两个测压支管的伸出长度经过优化，

　　既保证接头连接时有足够的操作空间，又不会因为伸出过长在管路拖拽时出现受力断裂。设计过程中特意将所有流道内壁做了镜面级的顺滑处理，没有台阶、锐角等容易产生紊流的结构，保证气体在主通道内流动时为层流状态，让压差采集的数据和实际流量的线性度保持在较高水平，降低后续传感器校准的难度。透明材质的选用一方面是方便医护人员实时观察气路内部是否有冷凝水积聚、是否有痰液等异物堵塞通道，一旦出现异常可以第一时间更换配件，避免检测数据失真或者交叉感染；另一方面透明材质的结构可以在生产阶段直接通过目视检查内部流道的成型缺陷，避免缩痕、飞边等问题影响流道的顺滑度。在细节结构上，主筒体和测压支管的连接位置做了圆弧过渡的加强筋，既减少注塑成型时的应力变形，

　　也提升了支管的抗弯折能力，日常使用中即使受到一定的侧向拉扯力，也不会出现支管断裂、漏气的问题。两端的接口位置做了多道环形的密封槽，当呼吸管路套入后，密封槽可以和管路内壁形成多道密封防线，即使在较高的通气流量下，也不会出现接口漏气的问题，保证流量检测的准确性。整个结构没有多余的冗余设计，所有的结构特征都服务于气路导通、流量采样、操作便捷、安装可靠这几个核心需求，没有为了外观增加不必要的曲面或者装饰结构，完全从临床使用的实际需求出发，兼顾了生产加工的工艺性和临床使用的可靠性，不管是用于一次性呼吸检测配件的量产，还是作为呼吸检测设备的校准工装结构，都能满足对应的使用要求。
