这类关节构件在工业传动、连杆机构、执行端连接场景中应用十分广泛,从自动化生产线的连杆传动单元,到工程机械的铰接连接部位,再到专用设备的活动连接节点,都能见到这类结构的身影。它的核心作用是实现两个轴类构件之间的活动铰接,既可以传递轴向与径向的载荷,又能预留一定的角度偏转余量,补偿安装过程中产生的同轴度误差,避免刚性连接在设备运行过程中因为应力集中出现构件断裂、连接松动的问题。

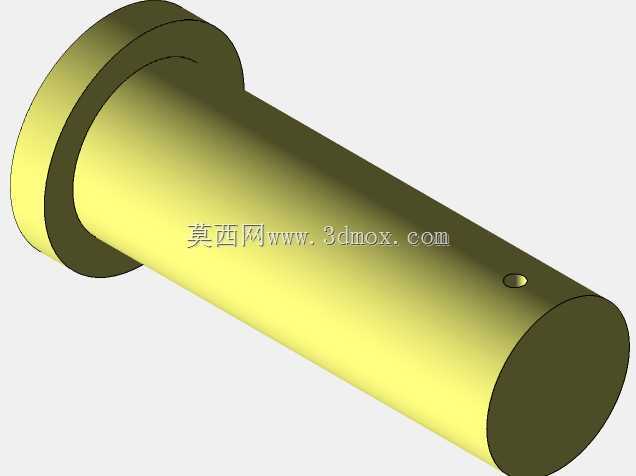

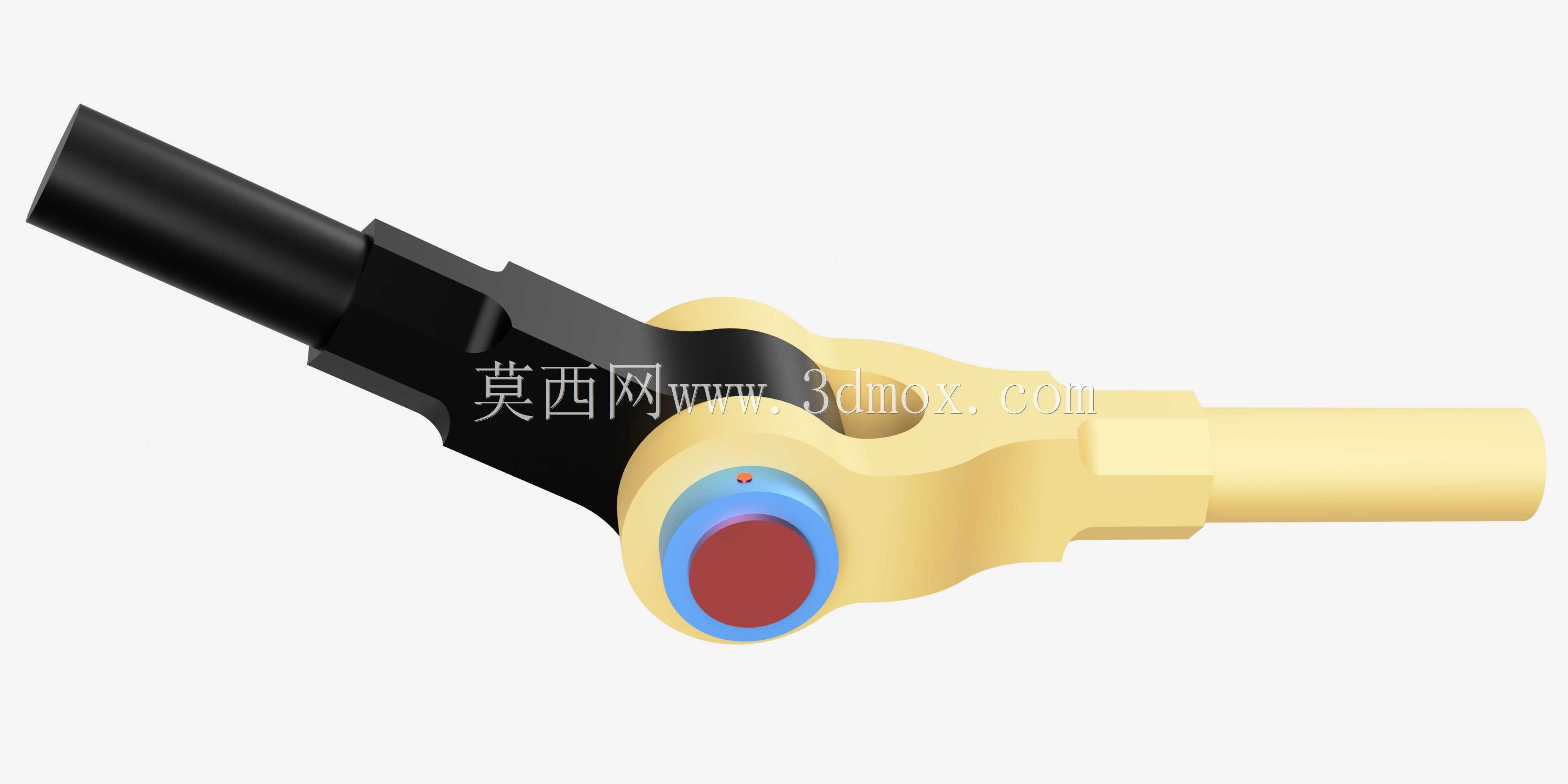

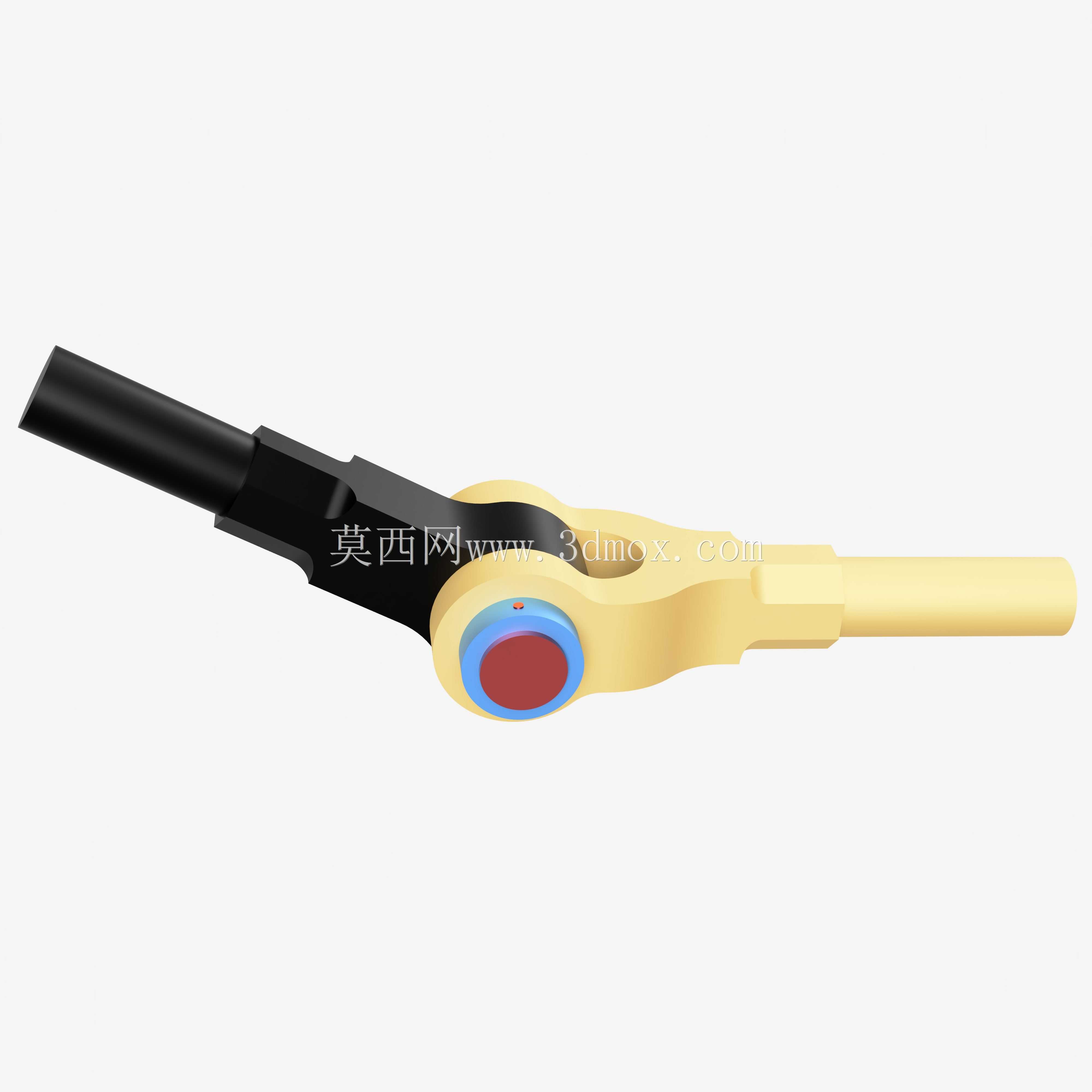

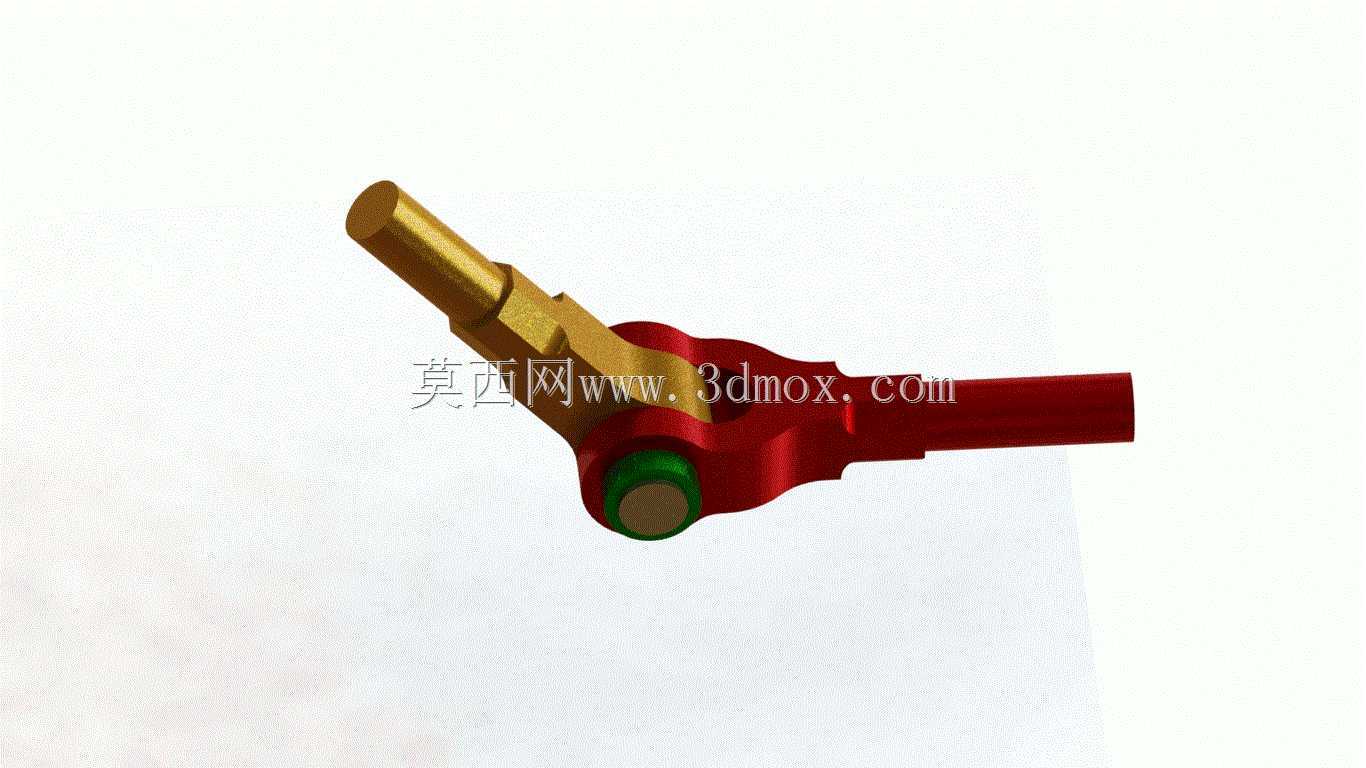

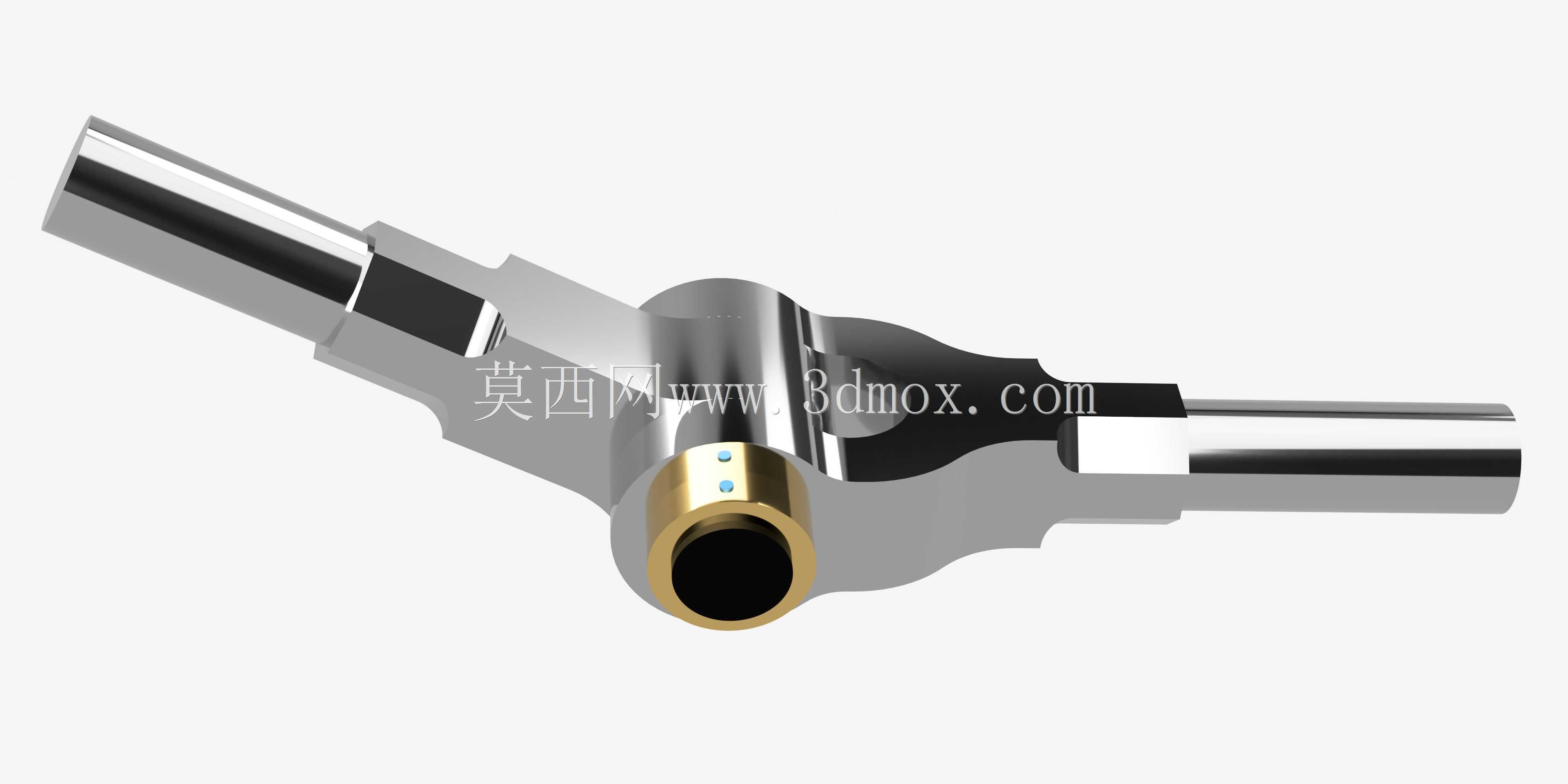

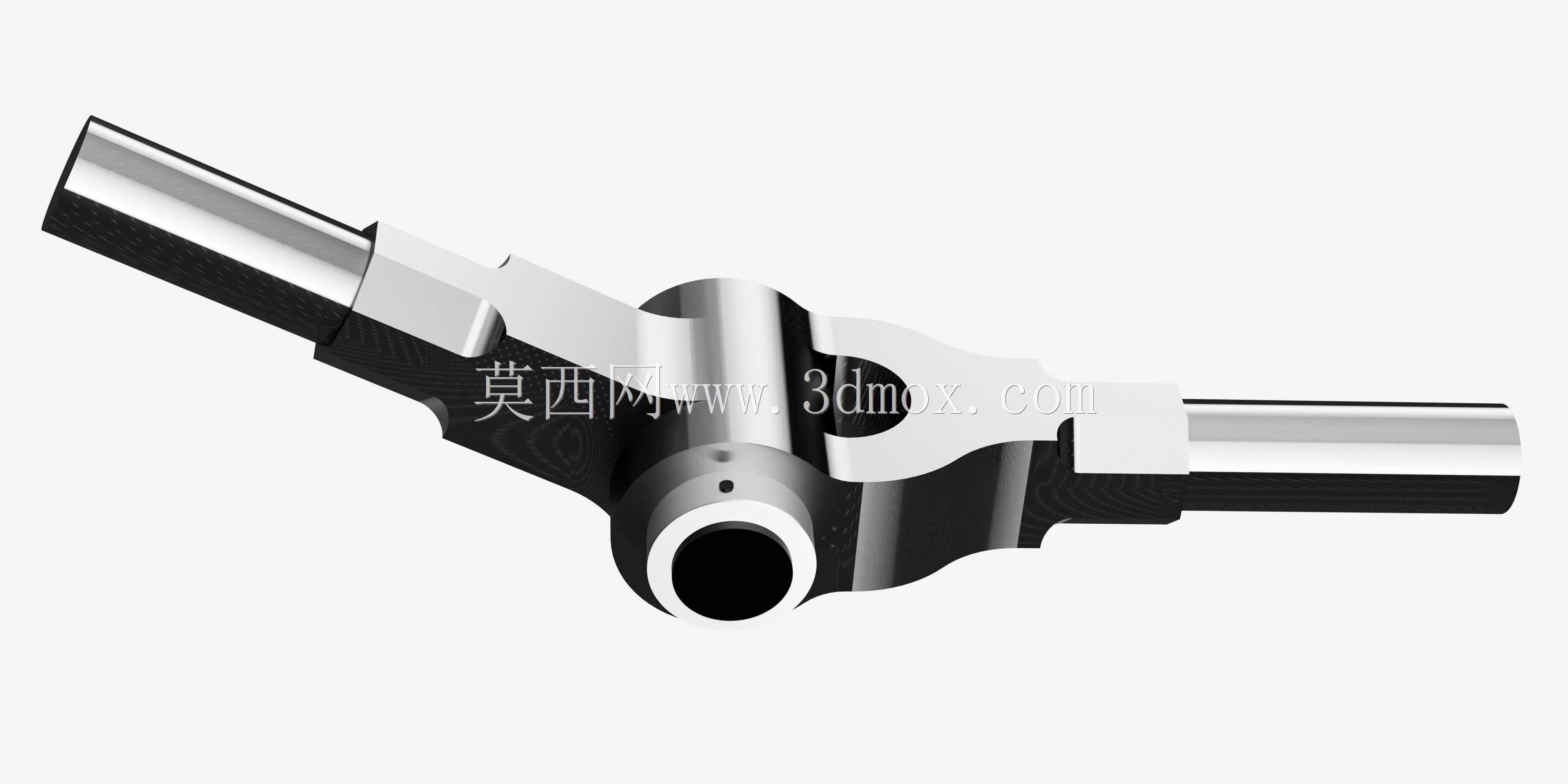

从结构设计层面来看,这个关节采用了一体化的主体锻坯加工思路,中间的铰接环部位做了加厚处理,对应销轴穿过的位置预留了足够的壁厚,能够承受径向载荷作用下的剪切力,环体内壁做了高光洁度加工,既可以直接与销轴配合形成滑动摩擦副,也可以压装铜套、滚针轴承等耐磨构件,适配不同转速、不同载荷的使用场景。两侧伸出的连接轴段做了对称设计,轴端预留了扁位结构,方便与外部连杆、传动臂的安装孔配合,通过扁位传递扭矩,避免连接后出现相对转动,轴段的直径公差按照h7级精度控制,既保证装配时的顺畅推入,又能控制配合间隙在合理范围,减少运行过程中的冲击晃动。
在实际选型应用中,需要重点关注这个关节的几个安装边界参数:两侧连接轴段的有效配合长度决定了它能适配的连杆厚度,中间铰接环的内孔直径决定了适配销轴的规格,整体的回转中心到两侧轴端的距离,直接影响连杆机构的传动比与活动行程。设计时所有尺寸采用厘米为单位进行建模,每个零件都做了独立的特征建模,装配关系完全按照实际装配约束搭建,不存在干涉问题,结构工程师在做连杆机构方案设计时,可以直接调取这个模型调整尺寸参数,快速完成方案的搭建与运动仿真验证,不需要从零开始绘制基础结构,能大幅缩短前期方案设计的周期。
不同于普通的刚性联轴器,这类关节结构允许连接的两个轴段存在小角度的相对偏转,在设备运行过程中,当机架出现轻微变形、或者传动路径上存在安装误差时,关节可以通过自身的角度偏转补偿这些偏差,避免额外的附加载荷作用在传动构件上,提升整套传动机构的运行稳定性与使用寿命。在重载应用场景下,可以在铰接环位置加装注油孔,定期注入润滑脂降低铰接部位的磨损,轻载高速场景下则可以在环内压入含油轴承,实现免维护运行。建模过程中对所有的倒角、退刀槽等工艺结构都做了还原,完全符合实际机械加工的工艺要求,不存在无法加工的特征结构,不管是做3D打印样件验证,还是出工程图进行机加工生产,都可以直接使用这个模型作为基础进行调整。
- 上一篇:创意机械结构循环演示装置造型设计
- 下一篇:异形扁方玻璃盛装瓶结构设计
- 全部评论(0)
- 模板大小: 12.07 MB
- 售价:5金币
- 下载次数: 82
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering,STEP / IGES,STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
